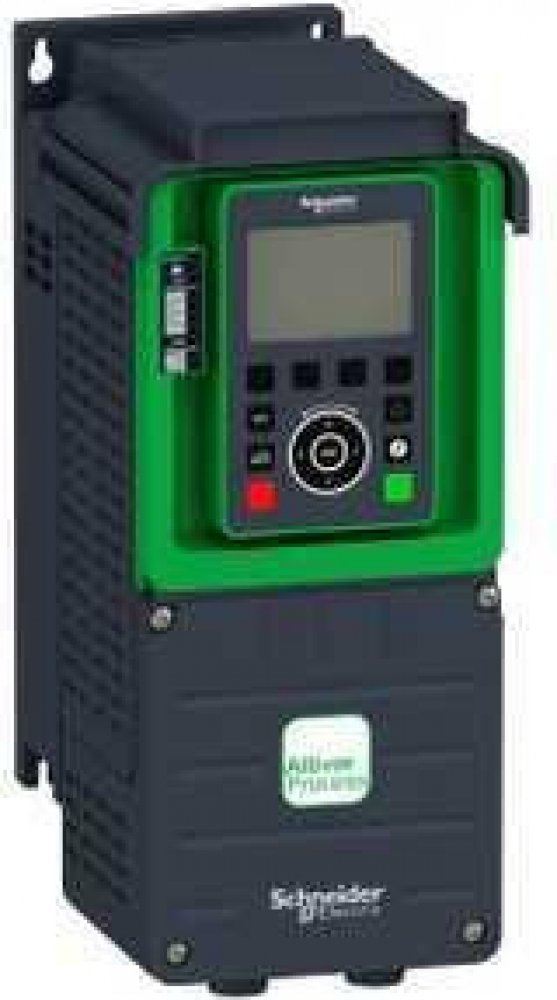

Schneider Electric ATV930U40M3

  Základní popis řada výrobků Altivar Process ATV900 typ produktu nebo součásti Frekvenční měnič použití zařízení Průmyslová aplikace označení přístroje ATV930 verze Standardní verze, With braking chopper cíl výrobku Asynchronní motory, Synchronní motory montáž Nástěnná EMC filtr Bez EMC filtru stupeň krytí IP IP21 vyhovuje IEC 61800-5-1, IP21 vyhovuje IEC 60529 stupeň ochrany UL typ 1 vyhovuje UL 508C typ chlazení Nucené proudění frekvence sítě 50...60 Hz (+/- 5 %) počet fází sítě 3 fáz. [Us] jmenovité napájecí napětí 200...240 V (- 15...10 %) výkon motoru (kW) 4 kW (normální provoz), 3 kW (těžký provoz) výkon motoru (hp) 5 hp (normální provoz), 4 hp (těžký provoz) síťový proud 15,1 A při 200 V (normální provoz), 12,9 A při 240 V (normální provoz), 11,7 A při 200 V (těžký provoz), 10,2 A při 240 V (těžký provoz) předpokládaný Isc sítě 50 kA zdánlivý výkon 5,4 kVA při 240 V (normální provoz), 4,2 kVA při 240 V (těžký provoz) trvalý výstupní proud 18,7 A při 4 kHz (normální provoz), 13,7 A při 4 kHz (těžký provoz) maximální přechodový proud 22,4 A během 60 s (normální provoz), 20,6 A během 60 s (těžký provoz) ovl. asynchronního motoru Konstantní moment, Proměnný standardní moment, Optimalizovaný režim kroutícího momentu typ řízení synchronního motoru Motor s pernamentními magnety výstupní frekvence frekvenčního měniče 0,1...500 Hz jmenovitá spínací frekvence 4 kHz spínací frekvence 2...16 kHz nastavitelná, 4...16 kHz s koeficientem snížení zatížení bezpečnostní funkce STO (bezp. odpoj. motoru) SIL 3 typ logiky 16 přednastavených rychlostí typ komunikačního rozhraní Modbus sériový, Modbus TCP, Ethernet IP volitelná karta Slot A : komunikační modul pro Profibus DP V1, Slot A : komunikační modul pro Profinet, Slot A : komunikační modul pro DeviceNet, Slot A : komunikační modul pro CANopen daisy chain RJ45, Slot A : komunikační modul pro CANopen SUB-D 9, Slot A : komunikační modul pro CANopen šroubové svorky, Slot A : komunikační modul pro EtherCAT, Slot A/slot B/slot C : digitální a analogový I/O rozšiř. modul, Slot A/slot B/slot C : rozšiřující modul s výstupním relé, Slot B : 5/12 V digital encoder interface module, Slot B : modul rozhraní analogový enkodér, Slot B : resolver encoder interface module  Doplňující popis výstupní napětí
