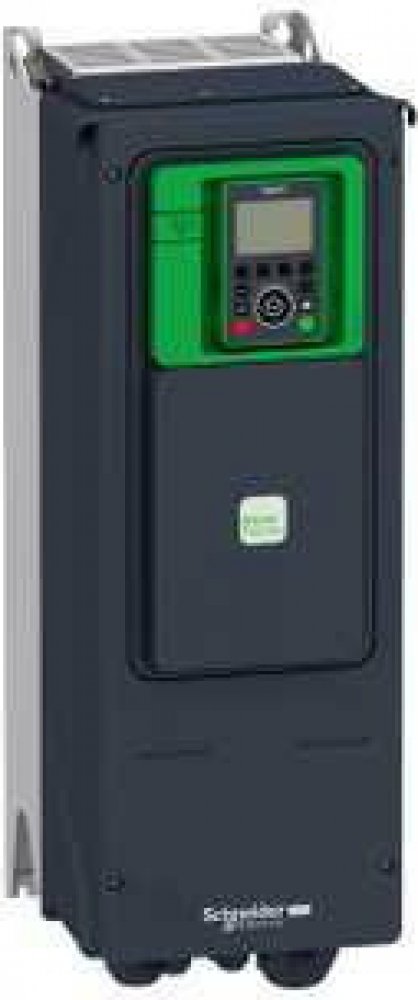

Schneider Electric ATV650D15N4

  Základní popis řada výrobků Altivar Process ATV600 typ produktu nebo součásti Frekvenční měnič použití výrobku Postupy a nástroje označení přístroje ATV650 verze Standardní verze cíl výrobku Asynchronní motory, Synchronní motory montáž Nástěnná EMC filtr Integrovaný EN/IEC 61800-3 kategorie C2 50 m, Integrovaný EN/IEC 61800-3 kategorie C3 150 m stupeň krytí IP IP55 IEC 60529, IP55 IEC 61800-5-1 typ chlazení Nucené proudění frekvence sítě 50...60 Hz - 5...5 % počet fází sítě 3 fáz. [Us] jmenovité napájecí napětí 380...480 V - 15...10 % výkon motoru (kW) 15 kW normální provoz, 11 kW těžký provoz výkon motoru (hp) 20 hp normální provoz, 15 hp těžký provoz síťový proud 27 A 380 V normální provoz, 23,3 A 480 V normální provoz, 20,6 A 380 V těžký provoz, 18,1 A 480 V těžký provoz předpokládaný Isc sítě 50 kA zdánlivý výkon 19,4 kVA 480 V normální provoz, 15 kVA 480 V těžký provoz trvalý výstupní proud 31,7 A 4 kHz normální provoz, 23,5 A 4 kHz těžký provoz maximální přechodový proud 34,9 A 60 s normální provoz, 35,3 A 60 s těžký provoz ovl. asynchronního motoru Konstantní moment, Proměnný standardní moment, Optimalizovaný režim kroutícího momentu typ řízení synchronního motoru Motor s pernamentními magnety výstupní frekvence 0,0001...0,5 kHz jmenovitá spínací frekvence 4 kHz spínací frekvence 2...12 kHz nastavitelná, 4...12 kHz s koeficientem snížení zatížení bezpečnostní funkce STO (bezp. odpoj. motoru) SIL 3 typ logiky 16 přednastavených rychlostí typ komunikačního rozhraní Ethernet, Modbus sériový, Modbus TCP volitelná karta Komunikační modul Profibus DP V1 slot A, Komunikační modul Profinet slot A, Komunikační modul DeviceNet slot A, Komunikační modul Modbus TCP/EtherNet/IP slot A, Komunikační modul CANopen daisy chain RJ45 slot A, Komunikační modul CANopen SUB-D 9 slot A, Komunikační modul CANopen šroubové svorky slot A, Digitální a analogový I/O rozšiř. modul slot A/slot B, Rozšiřující modul s výstupním relé slot A/slot B, Komunikační modul Ethernet IP/Modbus TCP/MD-Link slot A  Doplňující popis výstupní napětí
