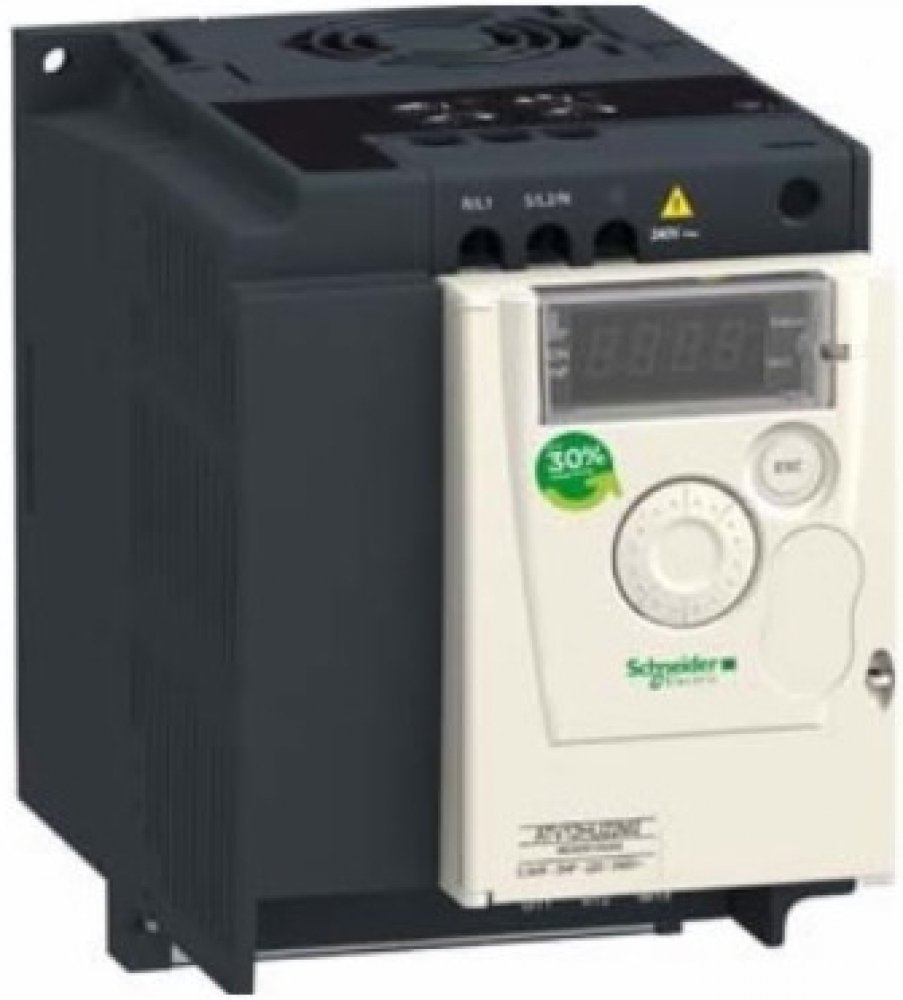

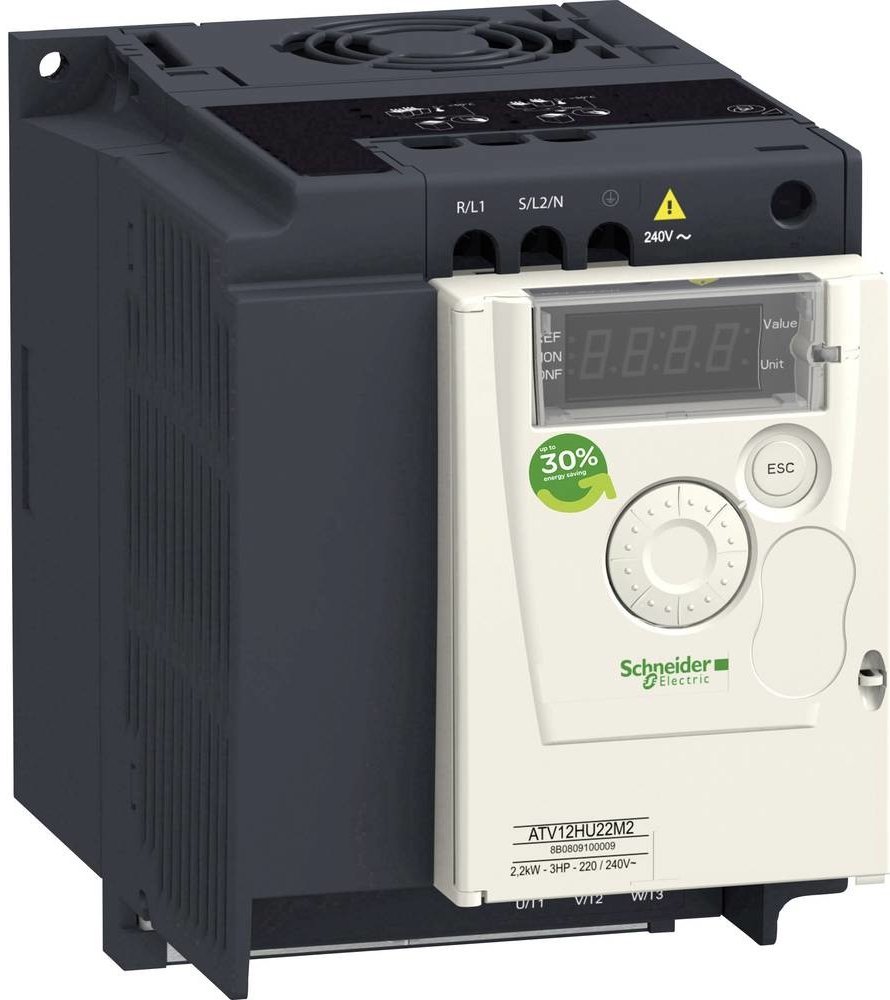

Schneider Electric ATV12HU15M3

  Základní popis Řada výrobků Altivar 12 Typ produktu nebo součásti Frekvenční měnič Cíl výrobku Asynchronní motory Použití výrobku Jednoduchý stroj Provedení montáže S chladičem Označení přístroje ATV12 Počet kusů na sadu Sada 1 EMC filtr Integrovaný Vestavěný ventilátor Ano Počet fází v síti Jednofázové [Us] jmenovité napájecí napětí 200...240 V (- 15...10 %) Výkon motoru (kW) 1,5 kW Výkon motoru (hp) 2 hp Typ komunikačního rozhraní Modbus Síťový proud 14,9 A při 240 V17,8 A při 200 V Rozsah rychlosti 1...20 Přechodové momentové přetížení 150...170 % jmenovitého momentu motoru v závislosti na měniči a typu motoru Ovl. asynchronního motoru Kvadratický poměr napětí/kmitočetVektorové řízení bez zpětné vazbySkalár napětí/frekvence (V/f) Stupeň krytí IP IP20 bez krycí desky na horní části Úroveň hluku 45 dB  Doplňky Frekvence sítě 50/60 Hz (+/- 5 %) Typ konektoru 1 RJ45 pro Modbus na přední straně Fyzické rozhraní 2vodičový RS 485 pro Modbus Přenosový rám RTU pro Modbus Přenosová rychlost 38400 bit/s19200 bit/s9600 bit/s4800 bit/s Počet adres 1...247 pro Modbus Komunikační služba Čtení identifikace zařízení (43)Čtení/zápis více registrů (23), předávání zpráv: 4/4 slov maximumZapsat více registrů (16), předávání zpráv: 27 slov maximumZapsat jeden registr (06), předávání zpráv: 29 slov maximumČtení zádržných registrů (03), předávání zpráv: 29 slov maximum Předpokládaný Isc sítě 11 V (stav 1)Negativní logika (spotřebič), > 16 V (stav 0), < 10 V (stav 1), vstupní impedance 3,5 kOhm Doba vzorkování < 20 ms, tolerance +/- 1 ms pro logický vstup< 10 ms pro analogový vstup Lineární odchylka +/- 0,3 % maximální hodnoty pro analogový vstup Počet analogových výstupů 1 Typ analogového výstupu (AO1) proudový soft. - konfigurovatelný, rozsah analogového výstupu 0...20 mA, výstupní impedance 800 Ω, rozlišení analogového výstupu 8 bitů(AO1) napěťový soft. - konfigurovatelný, rozsah analogového výstupu 0...10 V, výstupní impedance 470 Ω, rozlišení analogového výstupu 8 bitů Počet diskr.výstupů 2 Typ diskrétního výstupu (R1A, R1B, R1C) chráněný reléový výstup 1 V/Z(LO+, LO-) logický výstup Minimální spínací proud 5 mA při 24 V DC pro logické relé Maximální spínací proud 4 A při 30 V DC odporová zátěž cos φ = 1 L/R = 0 ms pro logické relé3 A při 250 V AC odporová zátěž cos φ = 1 L/R = 0 ms pro logické relé2 A při 30 V DC indukční zátěž cos φ = 0,4 L/R = 7 ms pro logické relé2 A při 250 V AC indukční zátěž cos φ = 0,4 L/R = 7 ms pro logické relé Rozběhové a doběhové rampy Lineární od 0 do 999,9 sSU Brzdění do klidového stavu DC proudem, 0,1...30 s Typ ochrany Tepelná ochrana motoru pomocí jednotky s trvalým výpočtem I²tProti výpadku vst. fáze v 3fáz.obvoduZkrat mezi fázemi motoruOchrana proti přehřátíNadproud mezi výstupními fázemi a zemíPodpětí v napájecí sítiPřepětí v napájecí síti Rozlišení frekvence Jednotka displeje 0,1 HzAnalogový vstup převodník A/D, 10 bitů Časová konstanta 20 ms, tolerance +/- 1 ms pro změnu žádané hodnoty Označení CE Pracovní poloha Svislá +/- 10 stupňů Výška 142 mm Šířka 105 mm Hloubka 156,2 mm Hmotnost přístroje 1,4 kg  Prostředí Elektromag.kompatibilita Test odolnosti proti špičkám (úroveň 3) vyhovuje EN/IEC 61000-4-5Test odolnosti proti poklesům a výpadkům napětí vyhovuje EN/IEC 61000-4-11Test odolnosti proti vyzařovanému radiofrekvenčnímu elektromagnetickému poli (úroveň 3) vyhovuje EN/IEC 61000-4-3Odolnost proti rušení ve vedení (úroveň 3) vyhovuje EN/IEC 61000-4-6Test odolnosti proti elektrostatickému výboji (úroveň 3) vyhovuje EN/IEC 61000-4-2Test odolnosti proti rychlým elektrickým přechodovým dějům/rázům (úroveň 4) vyhovuje EN/IEC 61000-4-4 Elmag. vyzařování Emis
