Schneider Electric A9Z64440

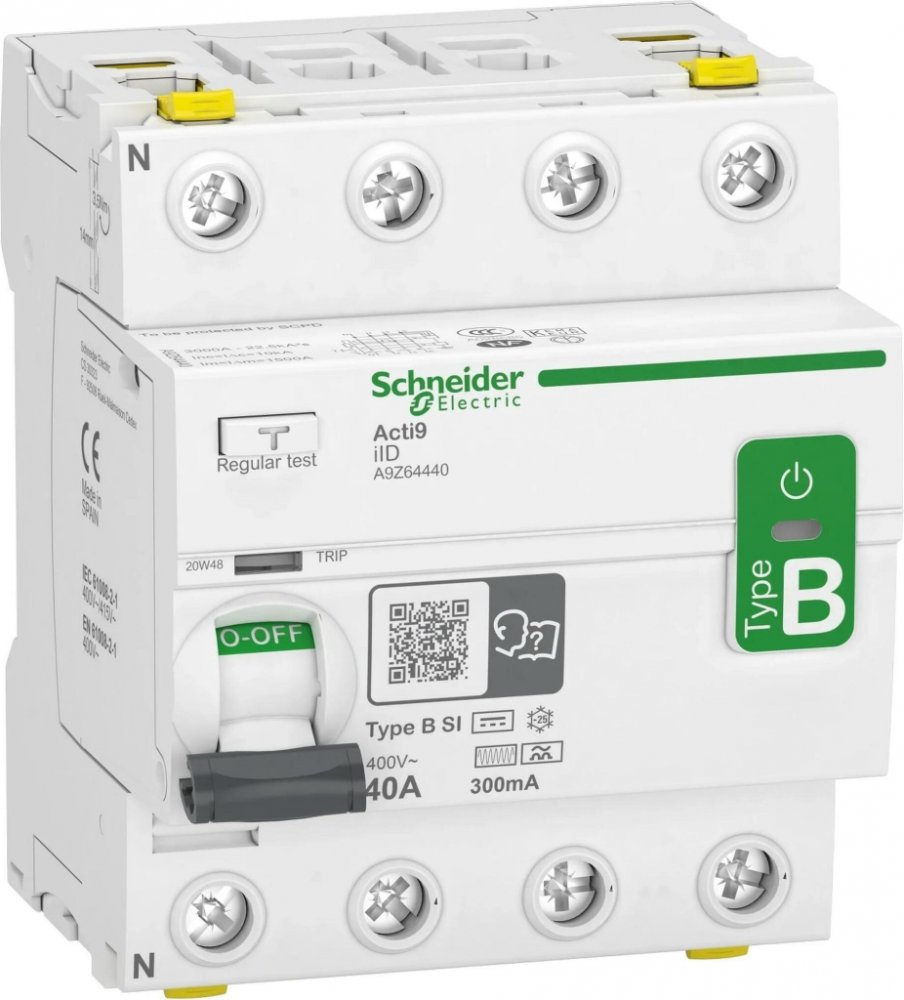

Schneider Electric RCD A9Z64440Výrobce:Schneider ElectricOznačení:RCD 4P 40A 300mATyp:A9Z64440Počet pólů:4Jmenovité napětí:400 VJmenovitý proud: 40 ARated residual current:0.3 ARated insulation voltage Ui:500 VRated impulse withstand voltage Uimp:6 kVPower loss:1.8 WMounting type:DIN railResidual current type: BSelektivní typ: neTyp s krátkodobým zpožděním: neZkratová pevnost (Icw): 10 kAOdolnost proti rázovému proudu: 3 kATyp napětí: ACS blokovacím zařízením: frekvence:50 HzMožnost přídavných zařízení:anoStupeň krytí (IP):IP20Šířka v jednotkách rozteče:4Montážní hloubka:44 mmTeplota okolí během provozu:-25. .60 °CStupeň znečištění:3Připojitelný průřez vodičů vícedrátový:1..25 mm²Připojitelný průřez vodičů jednovodičový:1..35 mm²Nevýbušný:ne Schneider Electric RCD A9Z64440: více informací Proudový chránič s reziduálním proudem Citlivý na všechny proudy Acti 9 iID. čtyřpólový,Jmenovitý proud 40A,Typ B-SI,Jmenovitý reziduální proud 300mA,Provozní napětí (Ue) 400 AC,50Hz,Izolační napětí 500V AC. Zacvakávací mechanismus pro spínání kontaktů s nízkým opotřebením. S mechanickou indikací poruchy na přední straně (VisiTrip) pro signalizaci vypnutí v důsledku reziduálního proudu. Indikace bezpečných kontaktů (VisiSafe) proudového chrániče se zeleným displejem pro zajištění nepřítomnosti napětí na odcházející straně. Testovací tlačítko pro pravidelné testování funkcí. Dvojité připojovací svorky pro připojení kabelů nebo fázových přípojnic na obou stranách. Snadné vyjmutí jednotlivého přístroje při instalaci fázové přípojnice díky upevňovacímu prvku přístupnému zepředu. Další stohovatelné pomocné moduly (volitelné): podpěťová spoušť (iMN), přepěťová spoušť (iMSU), bočníková spoušť (iMX), pomocný spínač pro signalizaci stavu (iOF), spínač signalizace poruchy (iSD). Typ B-SI má integrovanou technologii SI, která nabízí větší odolnost proti elektrickému rušení. Chrání před hladkými stejnosměrnými reziduálními proudy v 1fázových nebo 3fázových napájecích sítích způsobenými měniči frekvence, střídači a nouzovými zdroji. Barva RAL 9003. Vyhovuje následujícím normám: IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664. Dodává se s: Schneider Electric RCD 4P 40A 300mA A9Z64440, Balení: 1 ks, EAN: 3606489502829 Proudový chránič citlivý na všechny proudy Acti 9 iID. 4pólovýJmenovitý proud: 40 ATyp: B-SIJmenovitý proud: 300 mAProvozní napětí (Ue): 400 V AC, 50 HzIzolační napětí: 500 V AC Skokové spínání pro bezopotřební spínání kontaktů. S mechanickým předním indikátorem poruchy (VisiTrip) pro signalizaci spuštění poruchovým proudem. Bezpečný indikátor kontaktu (VisiSafe) proudového chrániče; zelená kontrolka signalizuje bezpečnost bez napětí na výstupní straně. Testovací tlačítko pro pravidelnou kontrolu funkce. Dvojité svorky pro oboustranné připojení kabelů nebo fázových lišt. Snadné vyjmutí jednotlivého zařízení při nainstalované fázové liště díky upevňovacímu prvku přístupnému z přední strany. Dodatečně řazitelné pomocné moduly (volitelně): spouštěč podpětí (iMN), spouštěč přepětí (iMSU), spouštěč pracovního proudu (iMX), pomocný spínač pro Zbytkový proudový chránič Citlivý na všechny proudy. iID pro fotovoltaiku, 3pólové frekvenční měniče a výtahy. 4pólový, 40A typ B-SI - 300mA / neutrální poloha: vlevo Technické údaje: - Proudový chránič: 1: NázevHodnotaVýrobní řada (řady)Acti 9 iIDTypA9Z64440Číslo výrobku výrobceA9Z64440Počet pólů4Jmenovité napětí400 VJmenovitý proud40 AJmenovitý reziduální proud300 mAJmenovité izolační napětí Ui500 VJmenovité impulzní výdržné napětí Uimp6 kVTyp montážeLišta DINTyp zbytkového prouduBSelektivní typbezTyp s krátkodobým zpožděnímneOdolnost proti přepětí3 kAS blokovacím zařízenímanoFrekvence50 HzMožnost dodatečného vybaveníanoTřída ochrany (IP)IP20Šířka v jednotkách rozteče4Instalační hloubka44 mmOkolní teplota během provozu-25 až 60 °CStupeň znečištění3Průřez připojitelného vodiče slaněný1 až 25 mm²Průřez připojitelného vodiče plný1 až 35 mm² Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 40 A, Jmenovitý chybový proud 0,3 A, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 6 kV, Ztrátový výkon 1,8 W, Druh montáže Lišta DIN, Typ chybového proudu B, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 10 kA, Odolnost proti rázovému proudu 3 kA, Druh napětí AC, S blokovacím zařízením ne, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 44 mm, Stupeň znečištění 3, Chráněno proti výbuchu ne
