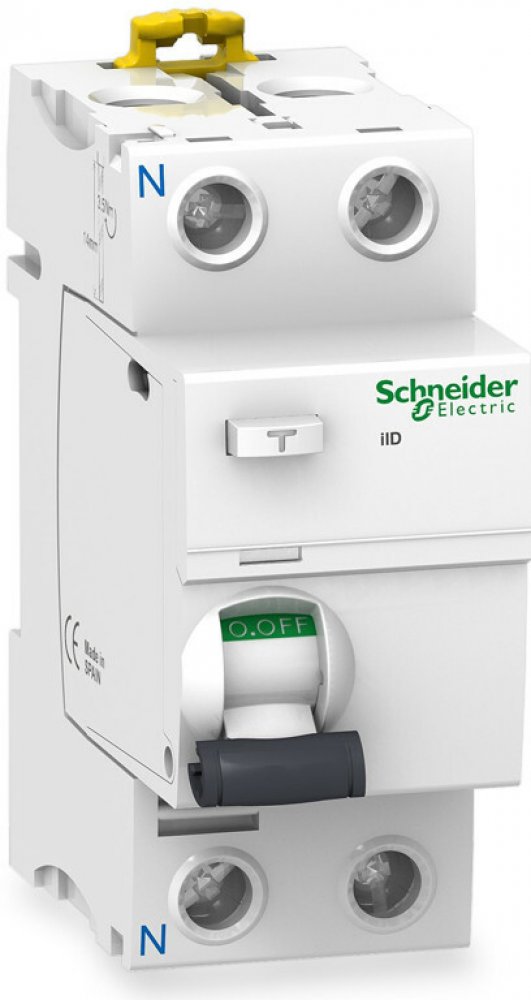

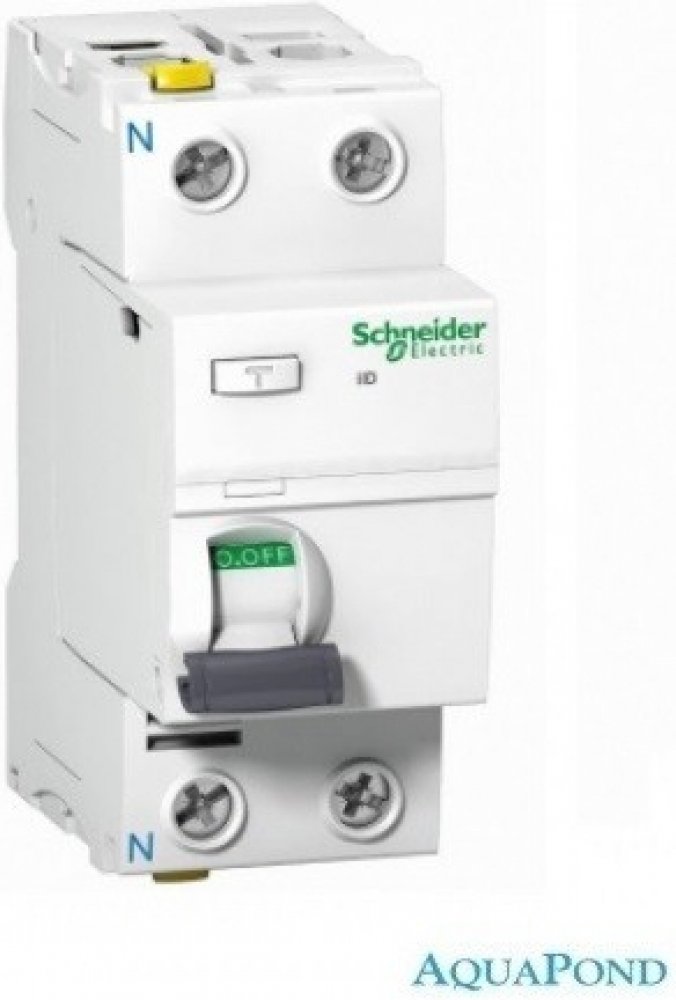

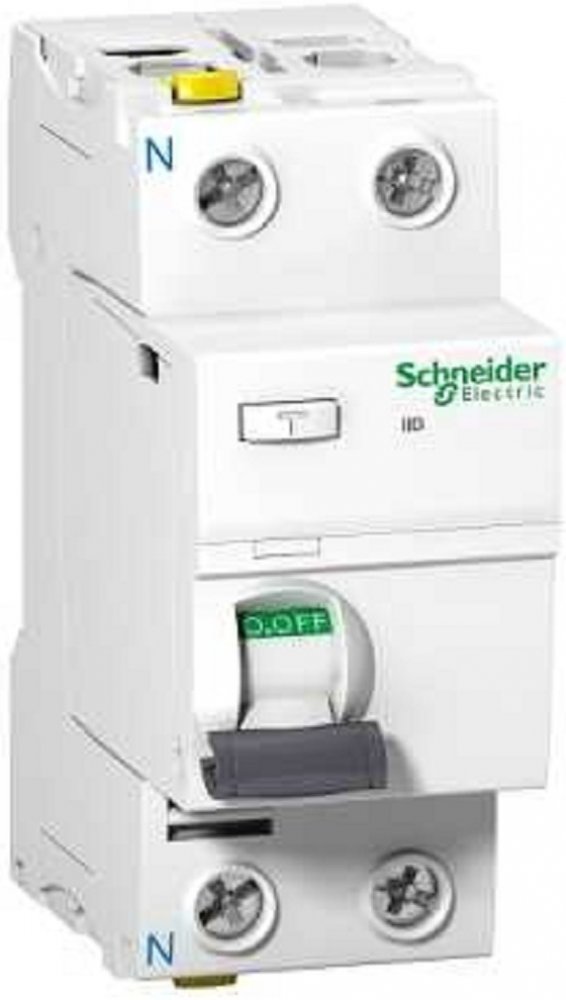

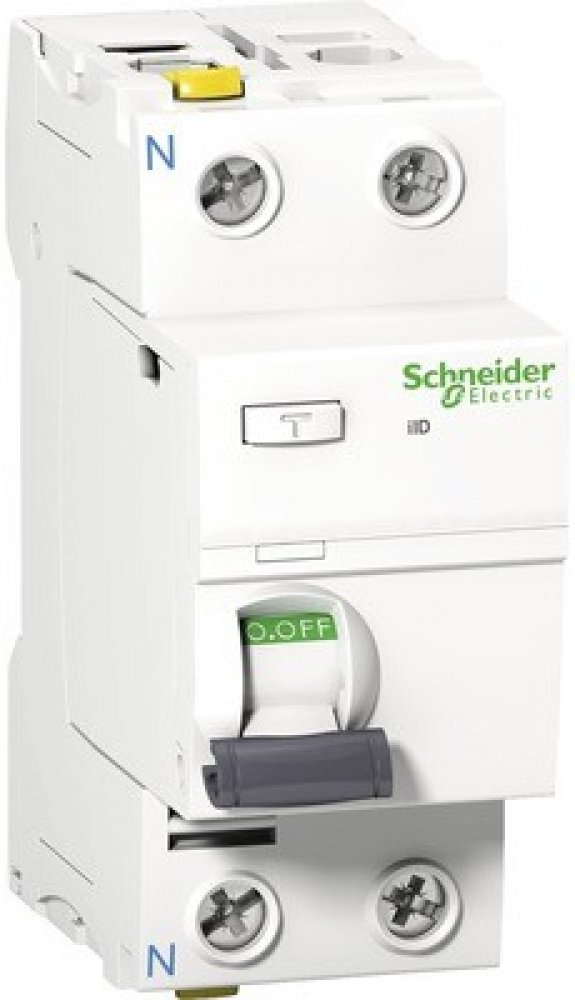

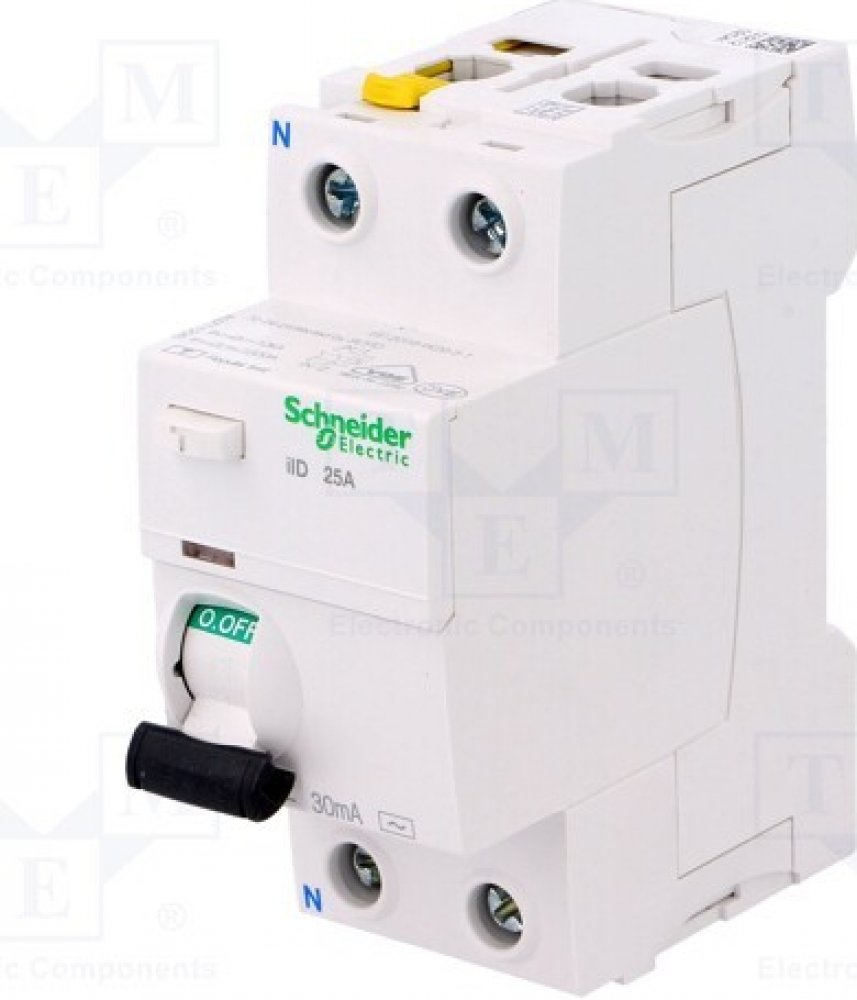

Schneider Electric A9Z11225

  Základní popis řada Acti 9 označení výrobku Acti 9 iID typ produktu nebo součásti Proudový chránič (RCCB) označení přístroje IID popis pólů 2P umístěni nulového vodiče Vlevo [In] jmenovitý proud 25 A typ sítě AC citlivost chrániče 30 mA doba zpoždění spouště proud. chrániče Mžiková třída proudového chrániče Třída AC jmenovitá vypínací a zapínací schopnost 1500 A vyhovuje IEC 61008-1, 1500 A vyhovuje EN 61008-1 jmenovitý podmíněný zkratový proud 10 kA standardy EN 61008-1, IEC 61008-1  Doplňující popis frekvence sítě 50/60 Hz [Ue] jmenovité pracovní napětí 230/240 V AC 50/60 Hz [Ui] jmenovité izolační napětí 500 V AC 50/60 Hz vyhovuje IEC 60947 [Uimp] jmenovité impulzní výdržné napětí 6 kV vyhovuje IEC 60947 odolnost proti rázovému proudu 0,25 A signalizace polohy kontaktu Ano typ ovládání Páčka místní signalizace Signalizace vypnutí poruchou montáž Instalace na vyjímatelnou hřeben. sběrnici montážní držák Lišta DIN rozteč 9 mm 4 výška 91 mm šířka 36 mm hloubka 73 mm hmotnost přístroje 0,21 kg barva Bílá mechanická životnost 20000 cykly elektrická životnost AC-1 : 15000 cyklu AC 50/60 Hz připojení - svorky Dvojitá svorka horní nebo dolní 1...35 mm² neohebný, Dvojitá svorka horní nebo dolní 1...25 mm² ohebný délka odizolování vodiče 14 mm (horní nebo dolní) kroutící moment 3,5 N.m (horní nebo dolní)  Prostředí stupeň krytí IP IP20 vyhovuje IEC 60529 stupeň znečištění 3 vyhovuje IEC 60947 elektromag.kompatibilita 8/20 µs impulzní výdržné 250 A vyhovuje IEC 61008-1 teplota okolního vzduchu pro provoz -5...60 °C teplota okolí pro uskladnění -40...85 °C
