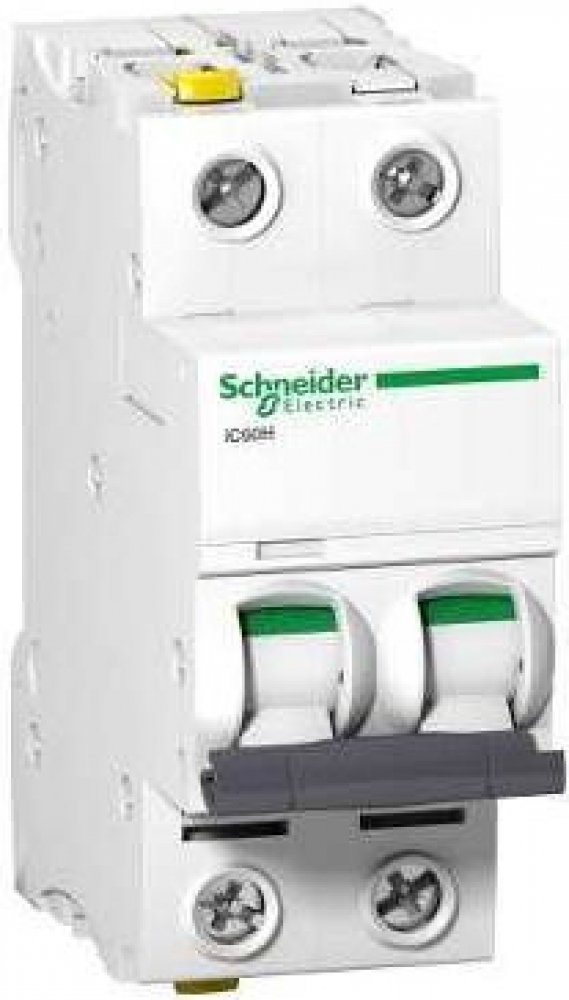

Schneider Electric A9F07216 Acti9 iC60H 2P 16A C 10kA

Schneider Electric LS spínač A9F07216Výrobce:Schneider ElectricOznačení:LS spínač 2P 16A C IC60HTyp:A9F07216Instalační hloubka:44,5 mmVypínací charakteristika:CPočet pólů (celkem):2Počet pólů s pojistkou:2Jmenovitý proud:16 AJmenovité napětí:400 VJmenovité izolační napětí Ui: jmenovitéizolačnínapětí Uimp:6 kVJmenovitá vypínací schopnost Icn podle EN 60898 při 230 V:10 kATyp napětí:AC/DCJmenovitá vypínací schopnost Icn podle EN 60898 při 400 V: jmenovitá vypínací schopnost Icu podle IEC 60947-2 při 230 V:30 kAJmenovitá vypínací schopnost Icu podle IEC 60947-2 při 400 V:15 kAFrekvence:50. .60 HzTřída omezení spotřeby energie:3Montáž pod omítku:nePřipojení nulového vodiče:neKategorie přepětí:4Stupeň znečištění:3Možnost přídavných zařízení:anoŠířka v jednotkách:2Třída krytí (IP):IP20Teplota okolí během provozu:-35... 70 °CPřipojitelný průřez vodiče, laněný:1..16 mm²Připojitelný průřez vodiče, plný:1..25 mm²Nevýbušný:ne Jistič Schneider Electric A9F07216: další informace Miniaturní jistič Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). dvoupólový, jmenovitý proud 16 A, charakteristika C, provozní napětí (Ue) 380-415 V AC, izolační napětí (Ui) 500 V AC. Dvojitá připojovací svorka pro kabel a hřebenová lišta na horní a spodní straně zařízení. Zacvakávací mechanismus pro spínání kontaktů s nízkým opotřebením. Pojízdný izolační kryt. Aktivace upevňovacího prvku horní hřebenové lišty na přední straně přístroje pro instalaci bez použití nářadí a snadnou přístupnost pro uživatele. S mechanickým indikátorem poruchy na přední straně (VisiTrip) pro signalizaci vypnutí v důsledku přetížení nebo zkratu. Indikace bezpečného kontaktu (VisiSafe) miniaturního jističe se zelenou indikací nepřítomnosti napětí na odcházející straně. Technologie vypínací jednotky - termomagnetická. Lze kombinovat s proudovými chrániči řady Acti 9 iID a blokem proudových chráničů Vigi iC60. Další stohovatelné pomocné moduly (volitelné)- zobrazení spínací polohy, poruchové vypínání, uvolnění bočníkového rozepnutí, uvolnění podpětí, uvolnění přepětí. Barva RAL 9003. miniaturní jistič iC60H splňuje následující normy - IEC/EN 60898-1 a IEC/EN 60947-2. Tato řada je rovněž certifikována VDE! Dodává se s: Schneider Electric LS switch 2P 16A C IC60H A9F07216, Balení: 1 ks, EAN: 3606480438509 Acti 9 iC60 - Modulární jistič pro lišty DIN do 63 A. Ochrana obvodů ve všech průmyslových a komerčních budovách, ve všech aplikacích, zejména ve znečištěném prostředí a sítích Ochrana motorového obvodu, ochrana stejnosměrného obvodu. Technické údaje: - Provozní napětí: 1,5 až 2,5 kV: NázevHodnotaVýrobní řada (řady)Acti 9 iC60TypA9F07216Číslo výrobku výrobceA9F07216Vypínací charakteristikaCPočet pólů (celkem)2Počet pólů s pojistkou2Jmenovitý proud16 AJmenovité napětí400 VJmenovité izolační napětí Ui500 VJmenovité impulzní výdržné napětí Uimp6 kVJmenovitá vypínací schopnost Icn podle EN 60898 při 230 V10 kAJmenovitá vypínací schopnost Icn podle EN 60898 při 400 V10 kAJmenovitá vypínací schopnost Icu podle IEC 60947-2 při 230 V30 kAJmenovitá vypínací schopnost Icu podle IEC 60947-2 při 400 V15 kATyp napětíAC/DCFrekvence50 až 60 HzTřída energetického omezení3Vhodné pro instalaci pod omítkubezSpínací nulový vodičneKategorie přepětí4Stupeň znečištění3Možnost dalšího vybaveníanoŠířka v dělících jednotkách2Instalační hloubka44,5 mmTřída ochrany (IP)IP20Okolní teplota během provozu35 až 70 °CPrůřez připojitelného vodiče slaněný1 až 16 mm²Průřez připojitelného vodiče jednožilový1 až 25 mm² Vstupní proud:16 APočet pólů:2Kód mezinárodní ochrany (IP):IP20Provozní rozsah teplot (T-T):-35 - 70 °CRozsah teplot při skladování (T-T):-40 - 85 °CŠířka:36 mmHloubka:78,5 mmVýška:91 mmHmotnost:250 gRoHS Miniaturní jistič Schneider Electric 16 A 2-pólový C (A9F07216)
