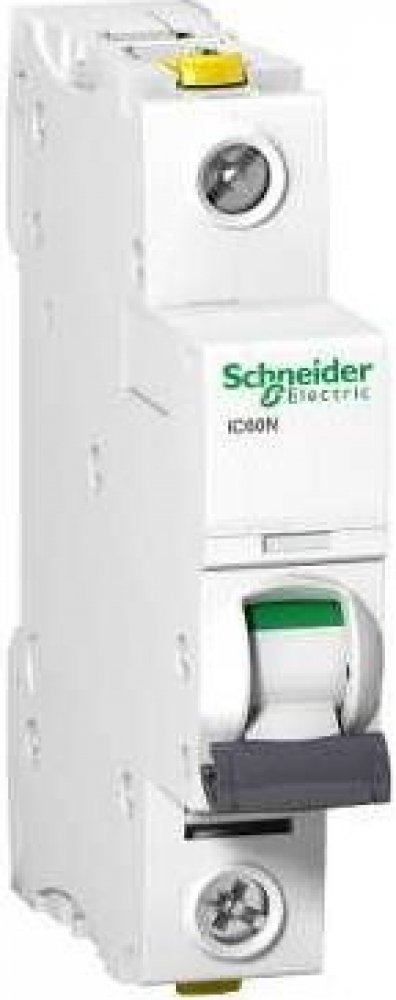

Schneider Electric A9F03140 Acti9 iC60N 1P 40A B 6kA

  Základní popis použití zařízení Distribuce řada Acti 9 označení výrobku Acti 9 iC60 typ produktu nebo součásti Miniaturní jistič označení přístroje IC60N popis pólů 1P počet chráněných pólů 1 [In] jmenovitý proud 40 A typ sítě AC, DC provedení jednotky spouští Nadproudová-zkratová typ charakteristiky B vypínací schopnost 6000 A Icn vyhovuje EN 60898-1 - 230 V AC 50/60 Hz, 10 kA Icu vyhovuje EN 60947-2 - 220...240 V AC 50/60 Hz, 10 kA Icu vyhovuje IEC 60947-2 - 220...240 V AC 50/60 Hz, 36 kA Icu vyhovuje EN 60947-2 - 12...60 V AC 50/60 Hz, 36 kA Icu vyhovuje IEC 60947-2 - 12...60 V AC 50/60 Hz, 6000 A Icn vyhovuje IEC 60898-1 - 230 V AC 50/60 Hz, 20 kA Icu vyhovuje IEC 60947-2 - 100...133 V AC 50/60 Hz, 20 kA Icu vyhovuje EN 60947-2 - 100...133 V AC 50/60 Hz, 10 kA Icu vyhovuje EN 60947-2 - 72 V DC, 10 kA Icu vyhovuje IEC 60947-2 - 72 V DC, 15 kA Icu vyhovuje EN 60947-2 - 12...60 V DC, 15 kA Icu vyhovuje IEC 60947-2 - 12...60 V DC kategorie použití Kategorie A vyhovuje EN 60898-1, Kategorie A vyhovuje IEC 60898-1 vhodnost pro bezpečné odpojení ANO vyhovuje EN 60947-2, ANO vyhovuje IEC 60947-2, ANO vyhovuje EN 60898-1, ANO vyhovuje IEC 60898-1 standardy EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2  Doplňující popis frekvence sítě 50/60 Hz mez vypnutí zkratové spouště 4 x In +/- 20 % [Ics] jmenovitá provozní vypínací schopnost 6000 A 100 % x Icu vyhovuje EN 60898-1 - 230 V AC 50/60 Hz, 27 kA 75 % x Icu vyhovuje EN 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 75 % x Icu vyhovuje EN 60947-2 - 220...240 V AC 50/60 Hz, 27 kA 75 % x Icu vyhovuje IEC 60947-2 - 12...60 V AC 50/60 Hz, 7,5 kA 75 % x Icu vyhovuje IEC 60947-2 - 220...240 V AC 50/60 Hz, 15 kA 75 % x Icu vyhovuje IEC 60947-2 - 100...133 V AC 50/60 Hz, 15 kA 75 % x Icu vyhovuje EN 60947-2 - 100...133 V AC 50/60 Hz, 10 kA 100 % x Icu vyhovuje EN 60947-2 - 72 V DC, 10 kA 100 % x Icu vyhovuje IEC 60947-2 - 72 V DC, 6000 A 100 % x Icu vyhovuje IEC 60898-1 - 230 V AC 50/60 Hz, 15 kA 100 % x Icu vyhovuje EN 60947-2 - 12...60 V DC, 15 kA 100 % x Icu vyhovuje IEC 60947-2 - 12...60 V DC třída omezení 3 vyhovuje EN 60898-1, 3 vyhovuje IEC 60898-1 [Ui] jmenovité izolační napětí 500 V AC 50/60 Hz vyhovuje IEC 60947-2, 500 V AC 50/60 Hz vyhovuje EN 60947-2 [Uimp] jmenovité impulzní výdržné napětí 6 kV vyhovuje EN 60947-2, 6 kV vyhovuje IEC 60947-2 signalizace polohy kontaktu Ano typ ovládání Páčka místní signalizace Signalizace vypnutí poruchou montážní držák Lišta DIN rozteč 9 mm 2 výška 91 mm šířka 18 mm hloubka 78,5 mm hmotnost přístroje 0,125 kg barva Bílá mechanická životnost 20000 cykly elektrická životnost 10000 cykly připojení - svorky Dvojitá svorka, horní nebo dolní neohebný vodič(e) 1...35 mm² max, Dvojitá svorka, horní nebo dolní ohebný vodič(e) 1...25 mm² max délka odizolování vodiče 14 mm horní nebo dolní kroutící moment 3,5 N.m horní nebo dolní proudový chránič Ne  Prostředí stupeň krytí IP IP20 vyhovuje EN 60529, IP20 vyhovuje IEC 60529 stupeň znečištění 3 kategorie přepětí IV tropikalizace 2 relativní vlhkost 95 % ( 55 °C ) teplota okolního vzduchu pro provoz -35...70 °C teplota okolí pro uskladnění -40...85 °C
