Sapho SILVANA IR154V 500 mm x 1236 mm verde mat

Soubory ke stažení:
Dokumenty –
Návod
Dokumenty –
3D modely
Dokumenty –
3D modely
Dokumenty –
3D modely

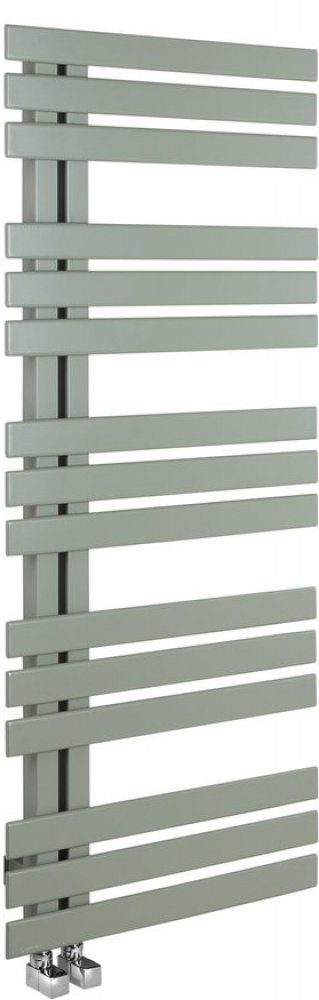

Nevšední provedení s hranatými profily umocňuje technickou eleganci
radiátoru SILVANA. Radiátor lze zavěsit oboustranně a můžete si tak
zvolit levou nebo pravou variantu instalace.
Topná tyč a připojovací ventily nejsou součástí balení
Ústřední vytápění
V případě ústředního vytápění je důležitý výběr připojovací
sady ventilů. Na výběr je použití ručního ventilu nebo ventilu
s termostatickou hlavicí.
Ruční ventil: Ovládání regulace teploty je manuální.
Přívod teplé vody lze připojit na levou / pravou stranu ventilu bez
omezení.
Ventil s termostatickou hlavicí: Integrovaný termostat
udržuje nastavenou teplotu okolí. Termostatická hlavice musí být
v místě přívodu teplé vody (mimo MONO ONE).
Námi nabízené připojovací ventily jsou dodávány včetně svěrného
šroubení na nejběžnější potrubí (Ø15 mm Cu a Ø16 mm Alupex), pro
dopojení tak není třeba nic dokupovat. Pro zakrytí přívodních trubek a
otvorů ve zdi doporučujeme přikoupit krycí rozety.
Topení s připojovací roztečí
50 mm
Topení s bočním
připojením
Topení
s jednobodovým připojením
Elektrické vytápění
Pokud je otopné těleso vytápěno pouze elektricky, tozn.
pouze za pomoci topné tyče, je nutné zakoupit ½" záslepku
k radiátorům. Ta slouží k zaslepení druhého otvoru v tělese,
který by byl jinak použit pro připojovací ventil ústředního
vytápění.
Topné těleso doporučujeme naplnit destilovanou vodou. Doporučujeme též
nemrznoucí teplonosnou antikorozní kapalinou značky LIKIDO.
Topnou tyč doporučujeme se stejným nebo podobným výkonem dle specifikace
daného topného tělesa. U topných tyčí s termostatem se reguluje teplota
kapaliny v radiátoru.
Topení s připojovací roztečí
50 mm
Topení s bočním
připojením
Kombinace ústředního a elektrického vytápění
Kombinované připojení umožňuje ohřívat těleso jak centrálním
systémem vytápění, tak využít pro samostatný ohřev elektrickou topnou
tyč mimo topnou sezonu. Topnou tyč doporučujeme se stejným nebo podobným
výkonem dle specifikace daného topného tělesa.
Pokud se jedná o těleso se středovým připojením, záleží na tom, zda
lze tyč propojit přes ventil (v tomto případě se použije kombinovaný
ventil) nebo se tyč připojuje samostatně do stojny tělesa (v tomto
případě se použije klasický ventil). V případě bočního připojení se
vždy použije kombinovaný ventil. Na výběr je použití ručního ventilu
nebo ventilu s termostatickou hlavicí.
Ruční ventil: Ovládání regulace teploty je manuální.
Přívod teplé vody lze připojit na levou / pravou stranu ventilu bez
omezení.
Ventil s termostatickou hlavicí: Integrovaný termostat
udržuje nastavenou teplotu okolí. Termostatická hlavice musí být
v místě přívodu teplé vody (mimo MONO ONE).
Námi nabízené připojovací ventily jsou dodávány včetně svěrného
šroubení na nejběžnější potrubí (Ø15 mm Cu a Ø16 mm Alupex), pro
dopojení tak není třeba nic dokupovat. Pro zakrytí přívodních trubek a
otvorů ve zdi doporučujeme přikoupit krycí rozety.
Topení
s připojovací roztečí 50 mm
Topení s bočním
připojením
Topení
s jednobodovým připojením
