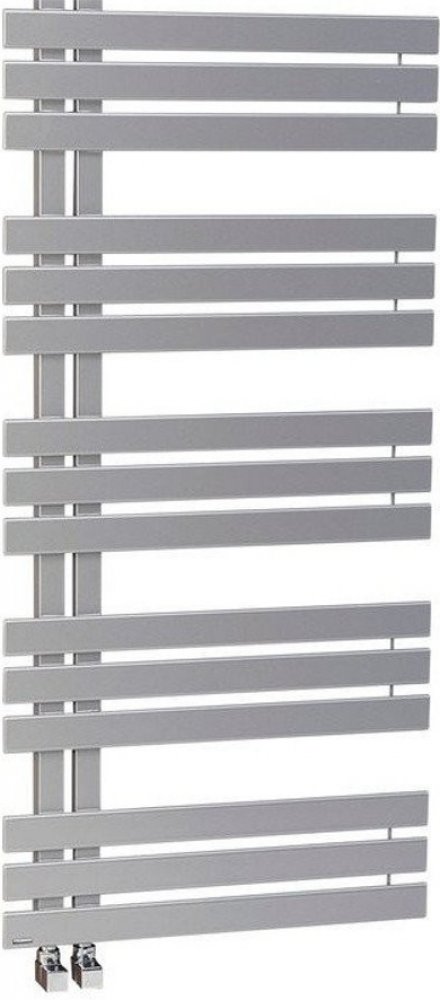

Sapho Silvana 500 mm x 1236 mm IR153

Technický nákres
Doporučené připojovací sady - TWIN,TWIN COMBI, CUBE, COMPACT
Topná tyč není součástí otopného tělesa.
Nevšední provedení s hranatými profily umocňuje technickou eleganci radiátoru SILVANA.
Radiátor lze zavěsit oboustranně a můžete si tak zvolit levou nebo pravou variantu instalace.
 Kombinace ústředního a elektrického vytápění
 Elektrické vytápění
 Ústřední topení
Možnosti „středového“ připojení topných žebříků
1. Ústřední vytápení- ruční ventil

Sada CUBE                       Sada COMPACT             Šroubení měď                 Šroubení ALU                   Krycí rozety
Pokud se rozhodnete pro koupi žebříku tohoto typu je potřeba zvolit vhodnou připojovací sadu.
Pokud má být topení užíváno pouze pro teplovodní vytápění bez termostatické hlavice, tak je nutno dokoupit připojovací sadu
např. COMPACT nebo CUBE (dle designu topení).
Sada CUBE je dostupná v barevném provedení chrom, broušená nerez nebo stříbrná.
Sada COMPACT je dostupná pouze v provedení chrom. U sady COMPACT a CUBE se nerozlišuje pravá/levá varianta.
RADA! Otvory pro potrubí v obkladech nejsou vždy perfektně provedeny, proto doporučujeme dokoupit sadu krycích rozetek.
Krycí rozety slouží k zakrytí Cu nebo Alupex potrubí a nezačištěných otvorů ve stěně.
Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.
POZOR! Naše designové ventily mají speciální závit 24-19, a proto je nutno ke každému ventilu dokoupit námi doporučené
svěrné šroubení podle materiálu a průměru potrubí - měď/alupex.
Svěrná šroubení jsou dostupná v barevném provedení chrom nebo broušená nerez.
2. Ústřední vytápění - ventil s termostatickou hlavicí

TWIN připojení              Šroubení měď                Šroubení ALU                Krycí rozeta
Pokud se rozhodnete pro variantu termostatickou, tak doporučujeme provedení TWIN:
Sada TWIN je dostupná v barevném provedení chrom nebo broužená nerez.
RADA! Sada TWIN je k dispozici v provedení pravá/levá varianta. Na obrázku výše je vidět varianta pravá. To znamená, že přívod teplé vody je napravo,
taktéž i samotná termo hlavice směřuje napravo (vždy při čelním pohledu). Doporučujeme výběr ventilu tak, aby hlavice vždy směřovala ve směru vodorovných
profilů topného tělesa nikoliv na opačnou stranu.
POZOR! Již zmíněné svěrné šroubení pro kompletaci topení + krycí rozety.
Dostupná barevná varianta svěrného šroubení - chrom nebo broušená nerez.
3. Kombinované vytápění – ventil s termostatickou hlavicí

   Topná tyč                      Šroubení měď                Šroubení ALU                   Krycí rozeta
V případě, že se rozhodnete topení využívat jak pro teplovodní vytápění tak i pro elektrické, doporučujeme připojovací sadu TWIN COMBI + topná tyč:
POZOR! Opět je nutno vybrat správnou variantu provedení stran levá/pravá viz informace výše.
Sada TWIN COMBI je dostupná v barevném provedení chrom nebo broušená nerez.
POZOR! Svěrné šroubení + krycí rozetka.
Dostupná barevná varianta svěrného šroubení - chrom nebo broušená nerez.
Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.
RADA! Topnou tyč je možno namontovat dodatečně avšak tuto variantu nedoporučujeme z důvodu pravděpodobné nutnosti demontáže topného žebříku
a vypuštění topného okruhu. Výběr topné tyče viz varianta 4).
Dostupná barevná varianta svěrného šroubení chrom nebo broušená nerez. Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.
4. Elektrické vytápění – s termostatickou topnou tyčí
Při volbě elektrického vytápění nabízíme široký výběr topných tyčí - ONE, ONE -D, MOA, KTX, GV...
RADA! Topnou tyč si klient vybírá dle vlastního vkusu, designu a příslušného výkonu!
POZOR! Topná tyč musí být odpovídajícího výkonu dle specifikace daného topného tělesa nebo  nejbližší nižší možná.
Pokud je topení vytápěno pouze elektricky, je nutno toto topení naplnit nemrznoucí teplonosnou antikorozní kapalinou. Také je nutno dokoupit ½" zátku k radiátorům.
Značka
Sapho
Série
SILVANA
Objednací kód
IR153
Záruka
24 měsíců
Hmotnost za mj
19,600 kg
Možnost připojení
el.energie/voda/kombinace
Barva
Stříbrná
Výkon
561 W
Rozměry
500x1236 mm
Výška
1236 mm
Šířka
500 mm
Objem
4.8 l
Rozteč připojení
50 mm
Materiál
Ocel
Doporučená el. topná tyč
500W
Tvar
Hranaté
