Sada pro výrobu samonosné posuvné brány do 4,5 m, ZN C-profil a pohon NICE Robus RBS 70×70×4 mm (SADA-03-RBS-ZN) Typ vedení: Boční vedení, Typ rolen: Nylonové role

Sada komponentů pro výrobu samonosné brány nejvyšší kvality s vysoce spolehlivými ložisky. Profil C v této sadě je žárově pozinkované.
Poznámka: SADA je ve srovnání s jednotlivými komponenty cenově zvýhodněná. Na požádání Vám složení SADY upravíme a odečteme odpovídající slevu. Pokud máte specifické přání, nebo se chcete poradit, zavolejte na 730 731 112, nebo napište na info@fortamigo.cz.

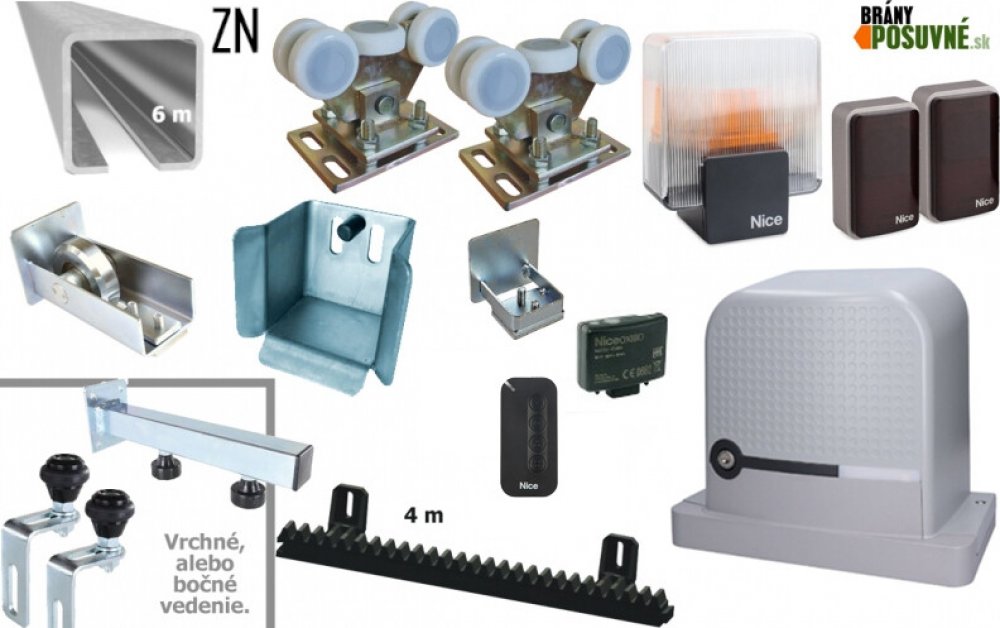

Sada obsahuje:
SADA-03-ZN
SADA-04-ZN
2 ×
Vozík s pěti ložiskovými válečky
V-02-3
V-02-1
Můžete si vybrat nylonové nebo kovové role. Nylonové kolečka umožňují vysoké zatížení brány, zabraňují opotřebení C-profilu a zaručují tichý chod brány. Cena nylonových a kovových rolí je stejná
Detail
6 m
Profil C, žárově pozinkované
CP-ZN-70-6
CP-ZN-80-6
Silnostěnný žárově pozinkovaný vodicí profil ve tvaru písmene C přivařený ke spodní části brány, pomocí kterého brána jezdí na vozících ukotvených v betonovém základu. Povrchová úprava - žárově zinkováno
CP-ZN-70
CP-ZN-80
1 ×
Spodní nájezd
SN-1-70
SN-1-80
Nájezdové kolečko je namontováno na začátku C-profilu, nabíhá do spodního dorazu umístěného na dorazovém sloupku, aby se brána při zavření odlehčila.
SN-1-70
SN-1-80
1 ×
Spodní doraz
DK-1-70
DK-1-80
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.
DK-1-70
DK-1-80
1 ×
Vedení brány
Vedení brány pro vertikální stabilizaci brány v příčném směru. Na výběr máte horní (1 × VVR-3-G) nebo boční vedení (2 × BR-43G).
Boční
Vrchní
1 ×
Kovová krytka C-profilu
SK-1-70
SK-1-80
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky.
SK-1-70
SK-1-80
1 ×
Samostatná jednotka NICE Robus RBS400
NICE
Pohon NICE Robus RBS400 pro brány do hmotnosti křídla 400 kg a délky křídla 8 m. Pohon obsahuje zabudovanou řídicí jednotku NICE MCU1 s integrovaným přijímačem.
Detail
1 ×
Dálkový ovladač NICE MYGO4
NICE
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody.
Detail
1 ×
Pár fotobuněk NICE Era Photocell EPMB
NICE-EPMB
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.
Detail
1 ×
LED maják s anténou NICE ELDC
NICE-ELDC
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).
Detail
1 ×
Přijímač NICE OXIBD
NICE-OXIBD
Přijímač rádiového signálu z dálkových ovladačů.
Detail
1 ×
Instalační příručka
Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.
1 ×
Příslušenství pro montáž pohonu
Součásti pro montáž pohonu, šrouby pro nastavení výšky, montážní podložka, kotevní krytky, zarážky pro senzor pohonu.
4 m
Ozubený hřeben s kovovou výztuhou
LZ-1-1
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.
Detail
Všechny kovové součásti kromě C-profilu jsou povrchově chráněny pozinkováním. Přejděte na popis komponentů SADY.
Doručení SADY
Všechny SADY pro posuvné brány jsou skladem, expedice zboží do 48 hodin. SADU vám doručíme přímo na vaši adresu. Platit můžete hotově při převzetí (řidiči při převzetí zboží) nebo bankovním převodem předem. Další možností je vyzvednout si sadu osobně v Novém Městě nad Váhom.
Objednávání SADY
SADU si můžete objednat:
1. E-mailem na info@fortamigo.cz
2. Telefonicky na 730 731 112
3. Přes košík:
- Stisknutím tlačítka"Koupit" přidáte produkt do košíku, který jste si vybrali:
- Způsob platby: na dobírku, převodem nebo v hotovosti v naší prodejně v Novém Městě nad Váhom.
- Způsob dopravy: kurýr nebo osobní odběr.
- Následně v nákupním košíku tlačítkem Přejít k objednávce přejděte k objednávce, kde vyplníte dodací a fakturační údaje a odešlete objednávku.
- Přesný termín dodání s vámi bude dohodnut telefonicky nebo e-mailem.
Instalace posuvných bran pomocí komponent SADA
Se sadou posuvné brány obdržíte montážní výkres, který obsahuje doporučené rozměry betonového základu a vzorové rozměry samonosných bran.
Rádi vám poskytneme konzultaci ohledně složení vaší stavebnice nebo sestavy. Můžete:
Vyplňte formulář:
Volání na:
Napište na adresu:
Konzultace s prodejcem
730 731 112
info@fortamigo.cz
Ve fotogalerii naleznete zákaznické realizace posuvných bran postavených na našich komponentech.
Prodloužená záruka
Všechny kovové součásti v tomto SADE podléhají 36 měsíců prodloužené záruky. Kromě kovových součástí se záruka vztahuje také na nylonové díly, zejména na ložiskové válečky vozíkukteré tvoří základ samonosného mechanismu brány.
Na veškerou automatizační elektroniku v našem obchodě poskytujeme standardní záruku 24 měsíců.
Faktura, která bude přiložena k dodanému zboží, slouží jako záruční list.
Popis SADY pro výrobu samonosné posuvné brány
Kompletní SADA pro výrobu samonosné posuvné brány do šířky průjezdu 4,5 m a maximální celkové hmotnosti samonosné brány 400 kg. Kompletní sada s 6metrovým profilem C je za zvýhodněnou cenu. Na přání můžeme dodat C-profil řezaný na celé metry, který lze také svařit a dosáhnout tak šířky průjezdu více než 4,5 m.
Sada obsahuje nosné vozíky pro samonosné brány s pěti válečky, kde jsou použita ložiska. Vozíky mají možnost regulace a kývání, přičemž regulace slouží k "doladění" odrazu brány od země a kývání slouží k rovnoměrnému namáhání všech ložisek v tahu a tlaku. Vozíky se dodávají včetně montážní desky.
Sada obsahuje také spodní zarážku a výtahové kolečkokterá "odlehčují" bránu a slouží také jako dorazové a bezpečnostní prvky. Díly této stavebnice jsou sestaveny tak, že není nutné dokupovat další komponenty (stavebnici však můžete doplnit o další díly, například horní zarážku).
Sada obsahuje také kompletní sadu pro automatizaci posuvné brány: pohon brány a elektronické příslušenství(ovladače, maják, fotobuňky).
Profil C je přivařen ke spodnímu rámu brány. Spodní jekl rámu brány doporučujeme použít min. 80x40x2mm, ostatní jekly potom 40x40, 60x40 nebo 80x40 – záleží na šířce průjezdu, celkové délce křídla brány a zamýšlené hmotnosti - poradíme Vám. Rám brány musí být robustní a stabilní. Jakmile máte rám brány, namontujte vozíky na betonový základ (použijte ocelové hmoždinky, chemické kotvy nebo vozíky zabetonujte přímo do základu na závitové tyče). Rozměry betonového základu, společně s dalšími doporučenými postupy, Vám doručíme společně s výrobky, případně Vám poradíme na 00420730731112 nebo na info@fortamigo.cz.
Podrobnější informace o samonosných branách a komponentech, ze kterých lze bránu sestavit, najdete v části Často řešené situace při konstrukci posuvných bran.
