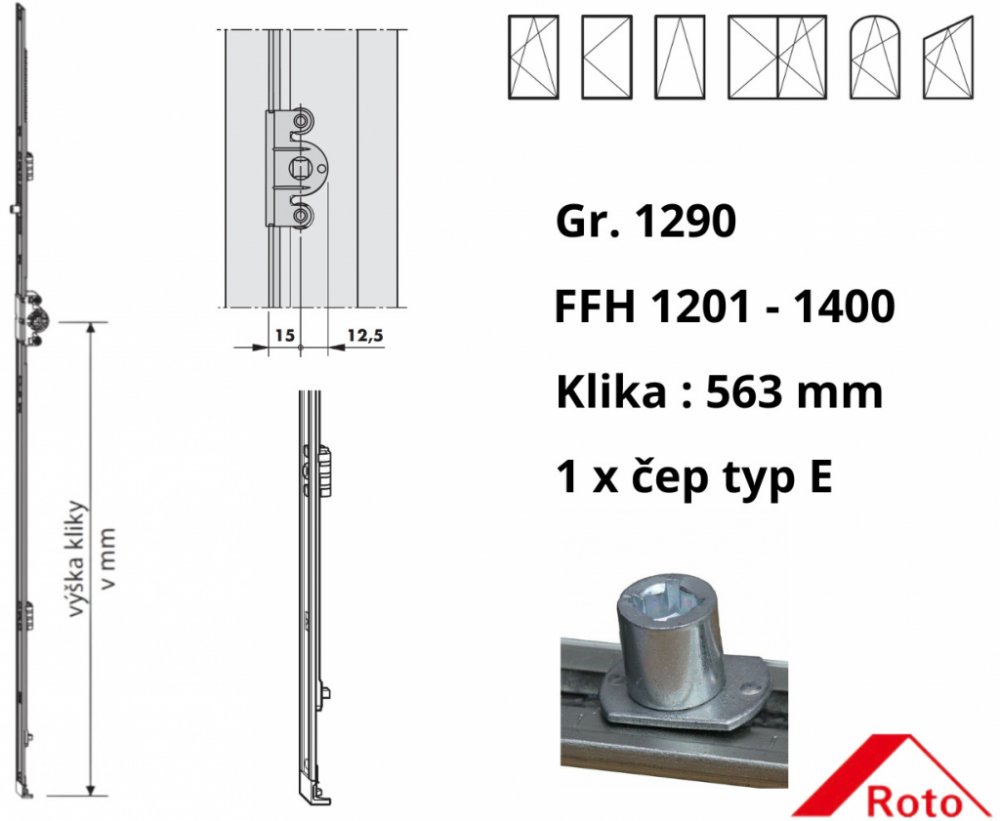

Roto převodová lišta NT konstantní D15 1290 / 1201-1400 x 563 mm počet čepů / 1 / E 259840

Co je potřeba znát k výběru správného konstantního převodu Roto NT ?
- hloubku dornu - nejběžnější je 15 mm (dorn = rozměr od čela lišty po střed otvoru pro kliku) - Obr. 1
- zda má převod konstantní ukončení ve spodní části a je napojen na sklopné rohové vedení - Obr. 2
- vyražené označení na převodu Gr. 1290 (velikost 1290) a FFH 1201-1400 (výška křídla od 1001 do 1200 mm) - Obr. 3
- počet čepů na převodové liště a jejich tvar - Obr. 4
Příklad :  mám převod s dornem 15 mm, ukončení vypadá jako na vyobrazení, má na sobě vyraženo Gr. 1290/S 1201-1400 a na převodové liště jsou celkem 2 pohyblivé čepy vypadající jako hříbek. Ještě si pro jistotu změřím výšku kliky od spodní hrany převodu (od ukončení ve spodu na střed pro kliku). Vyražené písmeno S, K nebo H nic neznamená - jedná se o označení výrobní řady. Doplnit čepy nelze, stejně tak jako dodat pouze jednotlivý čep.
V roletkách vyberu tedy :
- Velikost (Gr.) / Výška křídla : 1290 / 1201-1400
- Výška kliky : 563
- Počet čepů / Typ čepů :  2 / V
V roletkách je vždy na výběr pouze možná kombinace, kombinace, kterou nelze dodat Vám e-shop nedovolí dát do košíku.
Proč je třeba znát tyto informace ?
V přehledu níže můžete vidět kolik je typů převodu, které mají stejné označení vyražené na liště. Např. u převodu Gr. 1690 je 6 možností, které se liší nejenom počtem a typem čepů, ale i výškou kliky.
Převodové lišty Roto mají totiž vyraženou pouze velikost tedy Gr. 1690 a výšku křídla tedy FFH 1601 - 1800, ostatní markanty je třeba určit. Dokonce i u převodů se zvýšeným dornem ( od 25 mm) je vyražené označení stejné jako pro převody s dornem 15 mm.
Převod Vám dodáme v plné délce a bude třeba ho zakrátit podle stávajícího převodu z vrchní strany (konec se zoubky). Stávající převod je třeba nastavit do polohy otevřeno (klika vodorovně a čepy ve středové poloze) a podle toho zkrátit čelní lištu i zadní ozubení. Nový převod má z výroby zablokovaný pohyb kliky - po namontování do křídla a osazení kliky dojde při prvním otočení kliky k uvolnění.
Přehled nejčastěji používaných převodů konstantních s dornem 15 mm ( *náhrada ANO = lze objednat na e-shopu, NE=kontaktujte nás, najdeme funkční adekvátní řešení)
- Velikost - Gr. je délka převodu v nezakráceném stavu
- FFH - je zkratka německého Flügelfalzehöhe což znamená výška křídla ve falcu nebo také výška křídla v kovací drážce
- Výška kliky - měří se od spodní hrany převodu po vodorovnou čáru na převodové komoře
- Oblast zakrácení - o tuto délku lze převod zkrátit v horní části
Velikost - Gr.
Výška křídla - FFH
Výška kliky
Oblast zakrácení
Počet čepů
Typ čepů
Náhrada*
Gr. 370
FFH 280 - 480
120 mm
120 mm
1
P
NE
 Gr. 460
FFH 280 - 570
120 mm
200 mm
1
P
ANO
 Gr. 490
FFH 481 - 600
170 mm
120 mm
1
P
NE
 Gr. 490
FFH 481 - 600
170 mm
120 mm
-
-
NE
 Gr. 580
FFH 481 - 690
170 mm
200 mm
-
-
NE
Gr. 690
FFH 601 - 800
263 mm
200 mm
-
-
ANO
Gr. 690
FFH 601 - 800
263 mm
200 mm
1
E
NE
Gr. 690
FFH 601 - 800
263 mm
200 mm
1
V
NE
Gr. 890
FFH 801 - 1000
413 mm
200 mm
-
-
ANO
Gr. 890
FFH 801 - 1000
413 mm
200 mm
1
E
ANO
Gr. 890
FFH 801 - 1000
413 mm
200 mm
2
V
NE
 Gr. 1090
FFH 1001 - 1200
513 mm
200 mm
-
-
NE
Gr. 1090
FFH 1001 - 1200
513 mm
200 mm
1
E
ANO
Gr. 1090
FFH 1001 - 1200
513 mm
200 mm
2
V
NE
 Gr. 1290
FFH 1201 - 1400
563 mm
200 mm
-
-
NE
Gr. 1290
FFH 1201 - 1400
563 mm
200 mm
1
E
ANO
Gr. 1290
FFH 1201 - 1400
563 mm
200 mm
2
V
NE
 Gr. 1490
FFH 1401 - 1600
563 mm
200 mm
-
-
NE
Gr. 1490
FFH 1401 - 1600
563 mm
200 mm
1
E
NE
Gr. 1490
FFH 1401 - 1600
563 mm
200 mm
2
E
ANO
Gr. 1490
FFH 1401 - 1600
563 mm
200 mm
3
V
NE
 Gr. 1690
FFH 1601 - 1800
563 mm
200 mm
-
-
NE
Gr. 1690
FFH 1601 - 1800
563 mm
200 mm
2
E
ANO
Gr. 1690
FFH 1601 - 1800
563 mm
200 mm
3
V
NE
 Gr. 1690
FFH 1601 - 1800
1000 mm
200 mm
-
-
NE
Gr. 1690
FFH 1601 - 1800
1000 mm
200 mm
2
E
ANO
Gr. 1690
FFH 1601 - 1800
1000 mm
200 mm
3
V
NE
 Gr. 1890
FFH 1801 - 2000
1000 mm
200 mm
-
-
NE
Gr. 1890
FFH 1801 - 2000
1000 mm
200 mm
2
E
ANO
Gr. 1890
FFH 1801 - 2000
1000 mm
200 mm
3
V
NE
 Gr. 2090
FFH 2001 - 2200
1000 mm
200 mm
-
-
NE
Gr. 2090
FFH 2001 - 2200
1000 mm
200 mm
2
E
ANO
Gr. 2090
FFH 2001 - 2200
1000 mm
200 mm
3
E
ANO
Gr. 2090
FFH 2001 - 2200
1000 mm
200 mm
4
V
NE
 Gr. 2290
FFH 2201 - 2400
1000 mm
200 mm
-
-
NE
Gr. 2290
FFH 2201 - 2400
1000 mm
200 mm
2
E
ANO
Gr. 2290
FFH 2201 - 2400
1000 mm
200 mm
3
E
ANO
Gr. 2290
FFH 2201 - 2400
1000 mm
200 mm
4
V
NE
