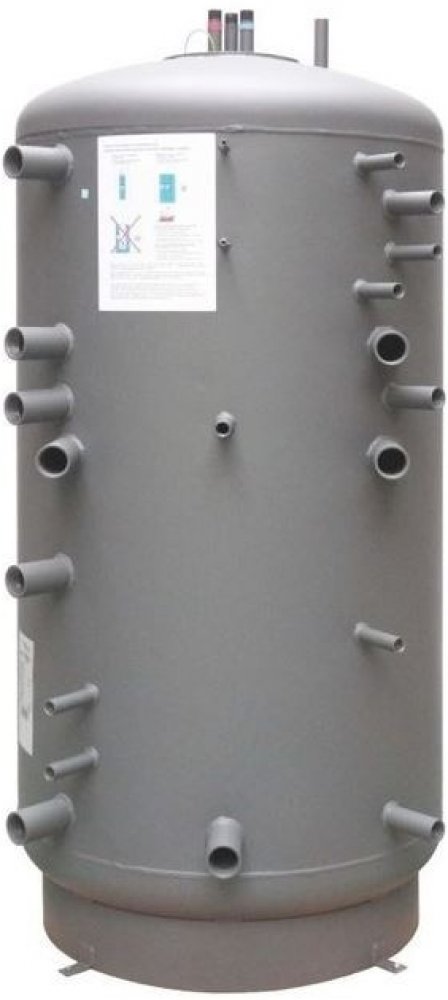

Regulus DUO 750/160 K P

Kombinovaná akumulační nádrž s přípravou teplé vody ve vnořeném nerezovém zásobníku. Nádrž je vhodná k akumulaci a následné distribuci tepelné energie z tepelných čerpadel. Do nádrže lze nainstalovat 2 elektrická topná tělesa pro vytápění domu a další topné těleso pro přípravu teplé vody pro domácnost. Nádrž umožňuje také montáž topného tělesa pro využití přebytků elektrické energie fotovoltaických elektráren v celém objemu nádrže.
Spodní (akumulační) část nádrže:
- 5 (4****) bočních návarků s vnitřním závitem G 1“ nebo G 6/4“ pro připojení otopné soustavy a zdrojů tepla
- 3 boční návarky s vnitřním závitem G 6/4“ pro umístění el. topného tělesa
- 4 boční návarky s vnitřním závitem G 1/2“ pro umístění jímek pro teplotní čidla, pojistného ventilu a manometru
**** Modely DUO 390 mají ve spodní části 4 návarky. Všechny návarky DUO 390 pro připojení zdrojů a otopné soustavy mají vnitřní závit G1”
Horní část nádrže (příprava TV):
- 3 boční návarky s vnitřním závitem G 1“ nebo G 6/4“ pro připojení zdrojů tepla
- 1 boční návarek s vnitřním závitem G 6/4“ pro umístění el. topného tělesa
- 3 boční návarky s vnitřním závitem G 1/2“ pro umístění jímek pro teplotní čidla a teploměru
- 1 horní návarek s vnitřním závitem G 1/2“ pro odvzdušňovací ventil
Vnořený zásobník TV:
- 3 horní návarky s vnějším závitem G 3/4“ pro vstup studené vody, cirkulaci TV a výstup TV
- 1 magnesiová anoda (G 3/4“)
Technické údaje
- Celkový objem nádrže 1682 l
- Objem kapaliny v nádrži 1508 l
- Objem zásobníku TV 174 l
- Max. provozní teplota v nádrži 95 °C
- Max. provozní teplota v zásobníku TV 95 °C
- Max. provozní tlak v nádrži 3 bar
- Max. provozní tlak v zásobníku 6 bar
Rozměry, klopná výška, tloušťky izolací a hmotnost
- Průměr nádrže 1100 mm
- Průměr nádrže s izolací 1300 mm
- Celková výška nádrže 2080 mm
- Klopná výška bez izolace 2200 mm
- Tloušťka izolace pláště nádrže 100 mm
- Tloušťka izolace dna nádrže 50 mm
- Tloušťka izolace vrchní části nádrže 120 mm
- Hmotnost prázdné nádrže bez izolace 225 kg
Využití akumulačních nádrží u různých zdrojů tepla
Akumulační nádrž s tepelným čerpadlem
V případě systémů s tepelnými čerpadly plní akumulační nádrž tři základní funkce. První je vyrovnání (modulace výkonu od tepelného čerpadla vůči potřebnému výkonu pro vytápění) a zamezení častého spínání kompresoru, tzn. prodloužení životnosti tepelného čerpadla. Druhou funkcí je hydraulické vyrovnání průtoků přes tepelné čerpadlo (zpravidla vyšší hodnota) a průtoku vlastní otopnou soustavou. Třetí funkcí je akumulace energie pro překlenutí doby vysokého tarifu, kdy tepelné čerpadlo není k dispozici.
Akumulační nádrž s kotlem na tuhá paliva
Při použití akumulační nádrže s kotli na tuhá paliva, či krbovými vložkami s teplovodním výměníkem lze docílit volbou vhodného objemu a použitím inteligentní regulace takřka stejného komfortu vytápění jako u spínaných zdrojů (plynových kotlů, kotlů na LTO, elektrokotlů apod.). Navržený objem akumulační nádrže vůči tepelné ztrátě objektu a výkonu kotle může v sobě uchovat tepelnou energii pro vytápění po dobu až několika dní, aniž by bylo nutné přikládat, či kotel znovu roztápět.
Akumulační nádrž se solárním systémem
U solárních systémů na přitápění je akumulace vždy nutná. Slunce je nestabilní zdroj energie, který bývá k dispozici zpravidla v období, kdy je energie k vytápění zapotřebí nejméně. Je proto důležité veškerou tuto energii akumulovat a následně využít pro vytápění až v období, kdy tomu bude zapotřebí.
