R24Fans TB100 100 mm
R24Fans potrubní ventilátory

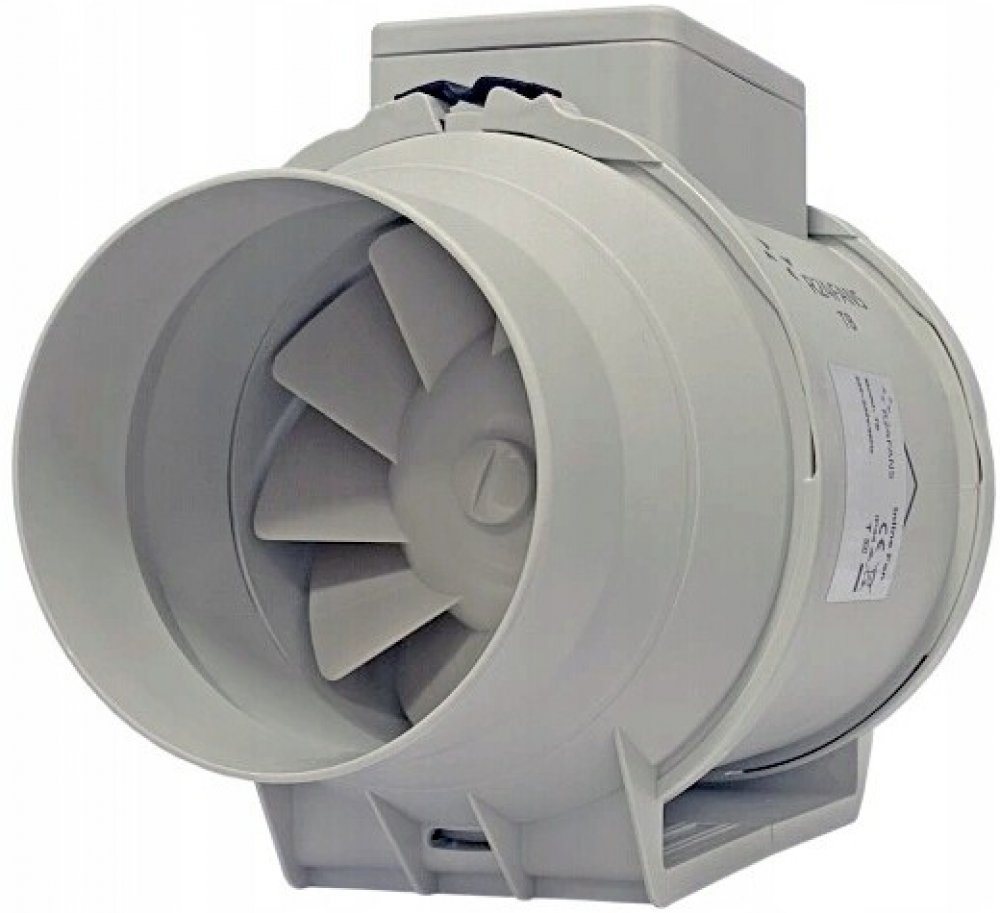

Kanálový ventilátormodel: TB100
Charakteristika:
- průměr výstupu: 97 mm (určení pro kanál o průměru 100 mm)
- vysoká výkonnost: maximálně 198 m³/h
- nízká hladina hluku: minimálně 26 dB(A) ve vzdálenosti 3 m
- energeticky úsporný motor: minimální výkon 23 W
- motor se dvěma rychlostními stupni a ochranou proti přehřátí
- standardní kulová ložiska
- snadná montáž a demontáž
- pouzdro je vyrobeno z...
Kanálový ventilátormodel: TB100
Charakteristika:
- průměr výstupu: 97 mm (určení pro kanál o průměru 100 mm)
- vysoká výkonnost: maximálně 198 m³/h
- nízká hladina hluku: minimálně 26 dB(A) ve vzdálenosti 3 m
- energeticky úsporný motor: minimální výkon 23 W
- motor se dvěma rychlostními stupni a ochranou proti přehřátí
- standardní kulová ložiska
- snadná montáž a demontáž
- pouzdro je vyrobeno z PVC
Kanálové ventilátory s smíšeným průtokem řady TB se používají v ventilačních systémech s přívodem vzduchu, které potřebují relativně vysoký tlak a silný proud. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm.
Konstrukce:
Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.
Motor:
Jednofázový motor s kuličkovými ložisky pracuje na dvou úrovních otáček. Ventilátory mají zabudovanou tepelnou ochranu (tepelnou pojistku), která chrání před přehřátím. Třída ochrany motoru je IP X4.
Regulace rychlosti:
Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech – pro přepínání mezi rychlostními stupni ventilátoru lze použít třípolohový přepínač. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít transformátorový stupňovitý regulátor nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.
Technické údaje:
- napájení – 230 V / 50 Hz
- výdej vzduchu (min./max.) – 165/198 m3/h
- Jmenovitý výkon (min./max.) – 23/26 W
- hlasitost (min./max.) – 26 / 31 dB(A)/3m
- odběr proudu (min./max.) – 0,11/0,12 A
- otáčky motoru (min./max.) – 1850/2200 ot. /min.
- max. tlak vzduchu – 156 Pa
- max. teplota práce – 60 °C
- hmotnost – 1,5 kg
- stupeň ochrany – X4
Rozměry [mm]:
ELEKTRICKÝ SCHÉMA ZAPOJENÍ
VARIANTA I – trvalé připojení na vyšším rychlostním stupni
- LA – druhý běh
- L – napětí
- N – neutrální (nula)
VARIANTA II – trvalé připojení na nižším rychlostním stupni
- LB – první běh
- L – napětí
- N – neutrální (nula)
VARIANT III – připojení s plynulým regulátorem otáček
- LA – druhý běh
- L – napětí
- N – neutrální (nula)
- R – regulátor otáček
VARIANTA IV – připojení s přepínačem rychlostních stupňů (otáček)
- LA – druhý běh
- LB – první běh
- L – napětí
- N – neutrální (nula)
- C – dvoupolohový nebo třípolohový přepínač
Montáž:
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
