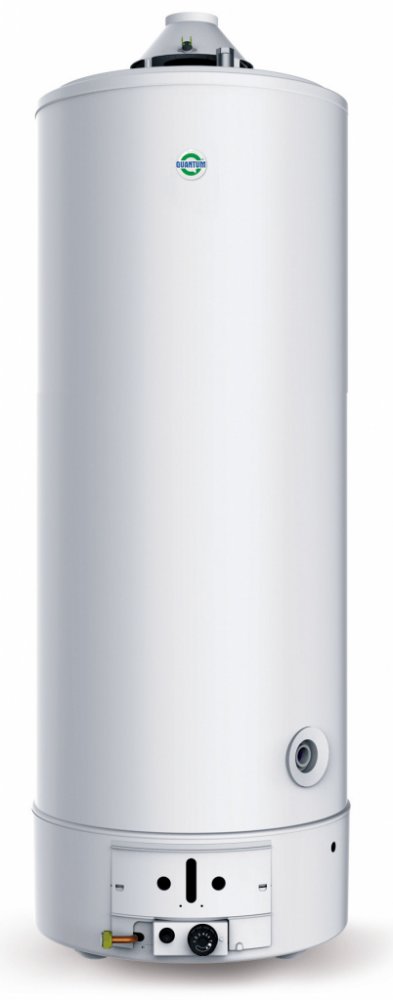

QUANTUM Q7EU-30-NORS/E 03211088

Stacionární plynový zásobníkový ohřívač vody s odtahem spalin do komína
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Ohřívače se instalují v domácnostech, penziónech, menších restauracích, sportovních objektech, apod. Přípojky na vstup a výstup teplé vody jsou v horní části ohřívače.
Vlastnosti
Maximální vstupní tlak vody: 5 bar
Připojovací tlak plynu: 1,8 - 2,5 kPa pro zemní plyn, 3,0 kPa pro propan
Rozsah provozního temostatu (± 3 °C): 40-70 °C
Kategorie spotřebiče typu: B11
Vhodné instalace
rodinné domy
bytové jednotky
zdravotnická zařízení
restaurační zařízení
penziony
malé administrativní budovy (dům služeb)
Benefity
splňuje přísné emisní limity NOx
bez nutnosti připojení na elektrickou síť
jednoduchá mnotáž a snadný servis
snadné ovládání
stálý přísun teplé vody
Ohřívače jsou dodávány standardně seřízené na zemní plyn.
Technické parametry
Typ ohřívačeTřída ErPDeklarovaný zátěžový profilObjem nádrže (l)Jmenovitý příkon (kW)Jmenovitý výkon (kW)Doba ohřevu o Δt=25°C (min)Trvalý výkon při Δt=25°C (l/hod)Spotřeba zemního plynu (m3/h)Spotřeba propanu (kg/h)
Q7EU-30-NORS/E
B
L
115
8,0
7,1
32
202
0,87
0,64
Q7EU-40-NORS/E
B
L
155
8,0
7,1
40
230
0,87
0,64
Q7EU-50-NBRS/E
B
XL
193
9,5
8,5
42
268
1,02
0,76
Q7EU-75-NRRS/E
B
XXL
275
16
14
40
413
1,69
1,24
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách. Uvedené hodnoty se vztahují na ohřev bez odběru vody. Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
Typ ohřívačeRozměr A (mm)Rozměr B (mm)Rozměr C (mm)Rozměr D (mm)Rozměr E (mm)Připojení vody vstup/výstupPřipojení plynuPrůtah odtahu spalin (mm)Hmotnost (kg)
Q7EU-30-NORS/E
1200
1040
495
230
55
3/4"
1/2"
81
49
Q7EU-40-NORS/E
1450
1290
495
230
55
3/4"
1/2"
81
54
Q7EU-50-NBRS/E
1700
1540
495
230
55
3/4"
1/2"
100
62
Q7EU-75-NRRS/E
1681
1625
632
400
116
3/4"
1/2"
111
117
