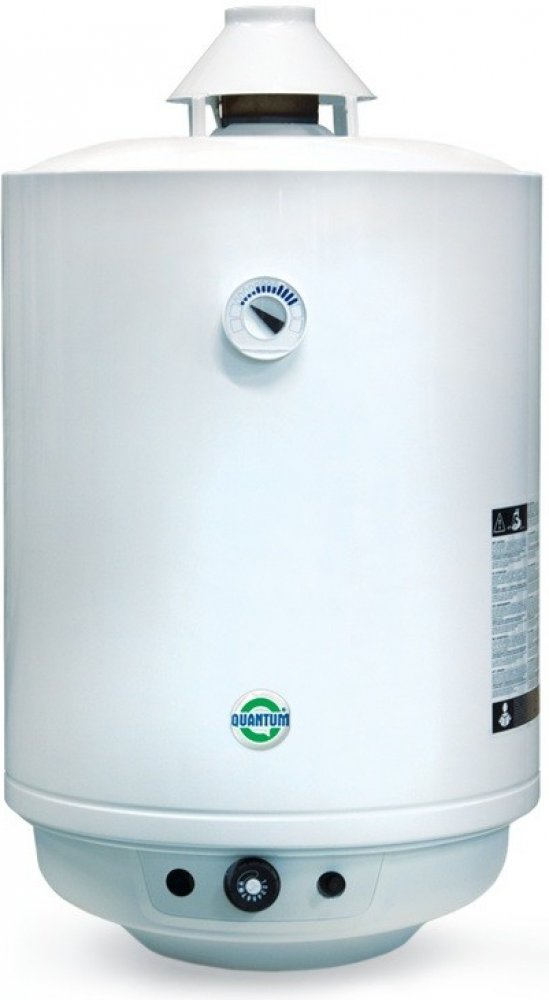

Quantum Q7 EU 13 KMZ/E
25 kg Quantum elektrické 49.5 cm 70 °C 108 cm zásobníkové 50 l závěsné svislé 4.3 kW B
Závěsné plynové zásobníkové ohřívače vody s odtahem spalin do komína
Ohřívače KRS/E nahrazují model KMZ/EZáruka na nádrž: 5 letOhřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9001.Ohřívače se instalují v domácnostech, penziónech, menších restauracích a sportovních objektech. Při montáži se zavěšují na stěnu. Přípojky na vs...
Závěsné plynové zásobníkové ohřívače vody s odtahem spalin do komína
Ohřívače KRS/E nahrazují model KMZ/EZáruka na nádrž: 5 letOhřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9001.Ohřívače se instalují v domácnostech, penziónech, menších restauracích a sportovních objektech. Při montáži se zavěšují na stěnu. Přípojky na vstup studené, výstup teplé vody a přívod plynu jsou umístěny ve spodní části ohřívače, což usnadňuje připojování na rozvod vody a plynu.
Vlastnosti
Maximální vstupní tlak vody:
5 bar
Připojovací tlak plynu:
1,8 - 2,5 kPa pro zemní plyn3,0 kPa pro propan
Rozsah provozního temostatu (± 3 °C):
40-70 °C
Kategorie spotřebiče typu:
B11BS
Je-li v rozvodu teplé vody cirkulace, připojuje se na vstup studené vody.Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201Upozornění: V případě umístění ohřívače s kotli se jmenovité výkony sčítají a posuzuje se nárok na prostor s ohledem na celkový instalovaný výkon. Konzola k zavěšení ohřívače je součástí dodávky.Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Vhodné instalace
• rodinné domy
• bytové jednotky
• restaurační zařízení
• penziony
• malé administrativní budovy (dům služeb)
Benefity
• splňuje přísné emisní limity NOx
• bez nutnosti připojení na elektrickou síť
• jednoduchá montáž a snadný servis
• snadné ovládání
• stálý přísun teplé vody
Typy ohřívačů
Typ ohřívače
Třída ErP
Deklarovaný zátěžový profil
Objem nádrže (l)
Jmenovitý příkon (kW)
Jmenovitý výkon (kW)
Doba ohřevu o Δt=45°C (min)
Průtok vody t=40°C v první hodině (l)
Spotřeba zemního plynu (m3/h)
Spotřeba propanu (kg/h)
Q7EU-13-KRS/E
B
M
50
5,0
4,3
53
188
0,53
0,39
Q7EU-20-KRS/E
B
M
80
5,0
4,3
54
230
0,53
0,39
Q7EU-25-KRS/E
B
M
100
5,0
4,3
64
272
0,53
0,39
Q7EU-30-KRS/E
B
M
120
5,0
4,3
79
297
0,53
0,39
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.Uvedené hodnoty se vztahují na ohřev bez odběru vody.Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
Typ ohřívače
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G (mm)
H (mm)
I (")
L (mm)
GAS (")
Hmotnost (kg)
Q7EU-13-KRS/E
495
305
100
115
258
255
345
81
G3/4
680
G1/2
25
Q7EU-20-KRS/E
495
480
100
115
258
255
300
81
G3/4
800
G1/2
30
Q7EU-25-KRS/E
495
635
100
115
258
255
310
81
G3/4
960
G1/2
34
Q7EU-30-KRS/E
495
785
100
115
258
255
295
83
G3/4
1100
G1/2
38
