Purmo Ventil Compact CV 11 600 mm x 1600 mm
Purmo deskové 11 bílé ocelové 600 mm 29.6 kg 1600 mm 1600 mm 1629 W 110 °C

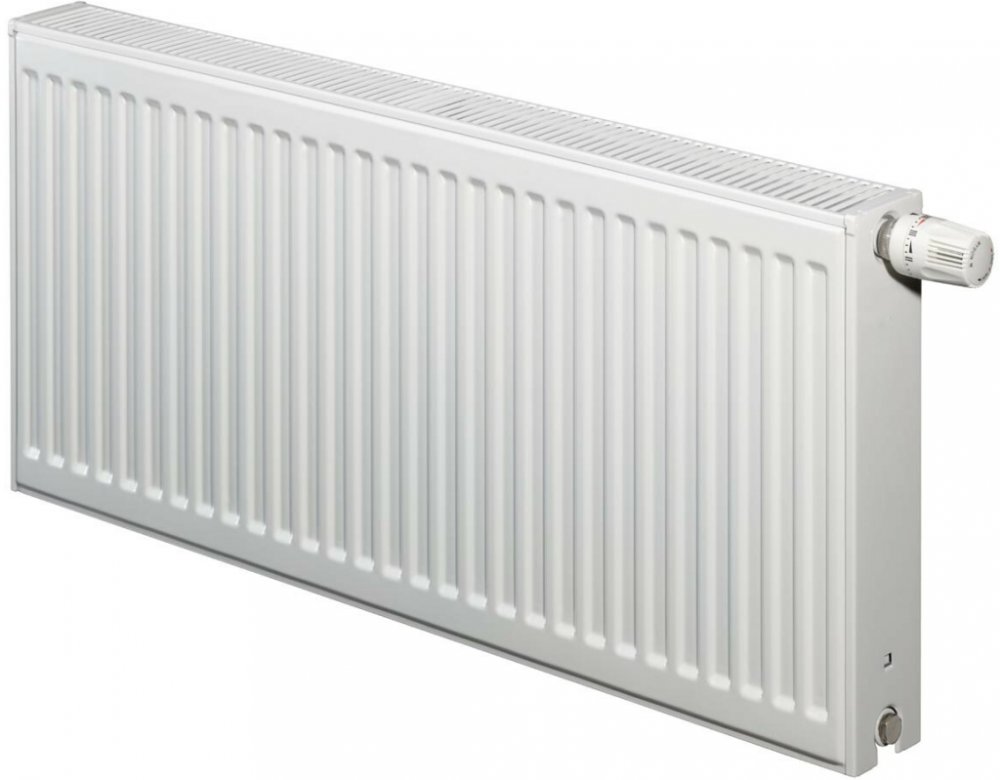

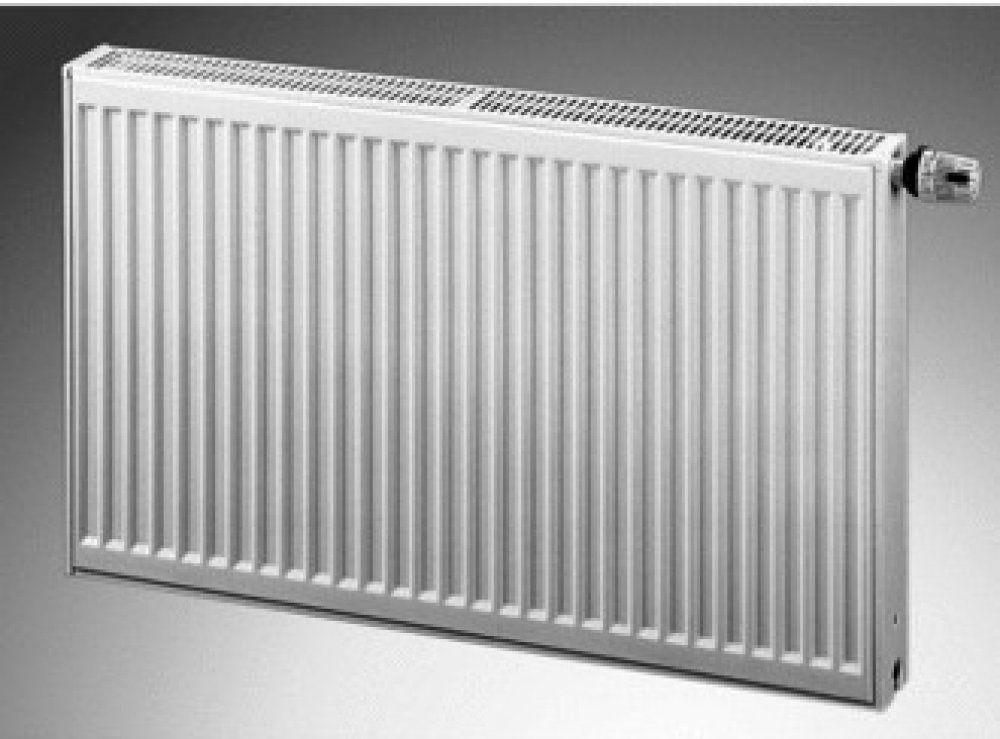

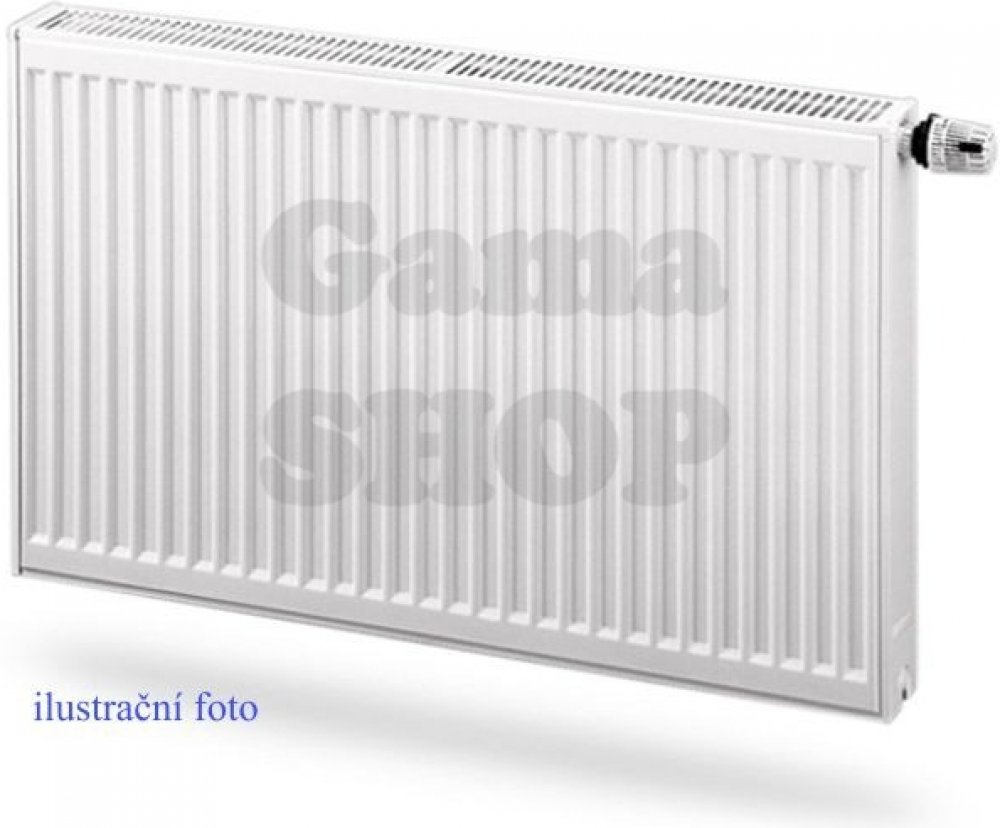

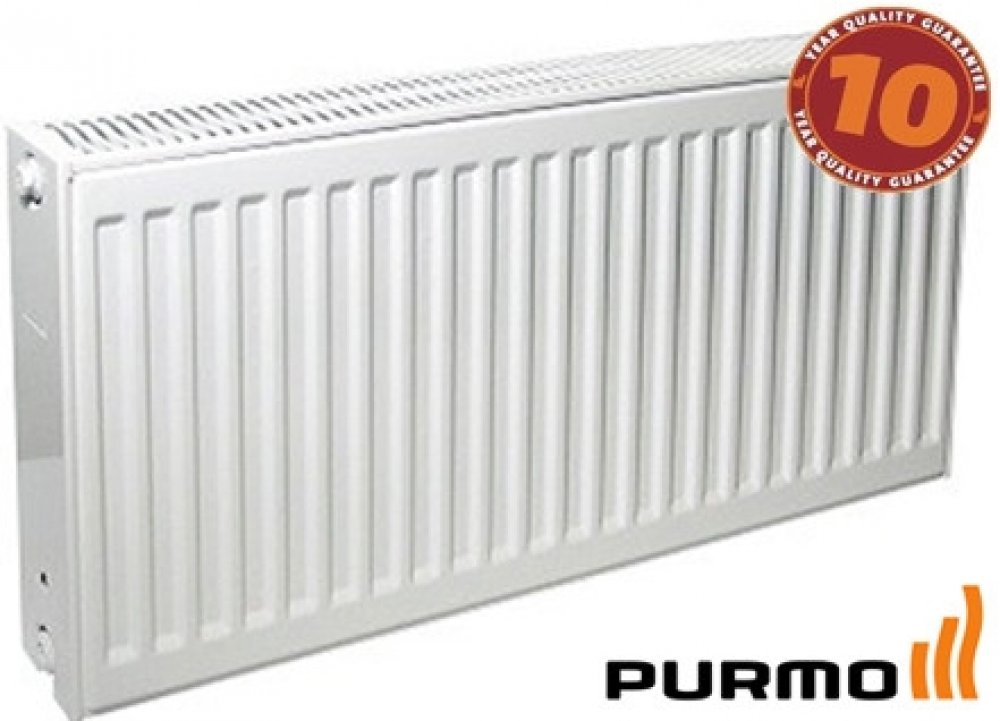

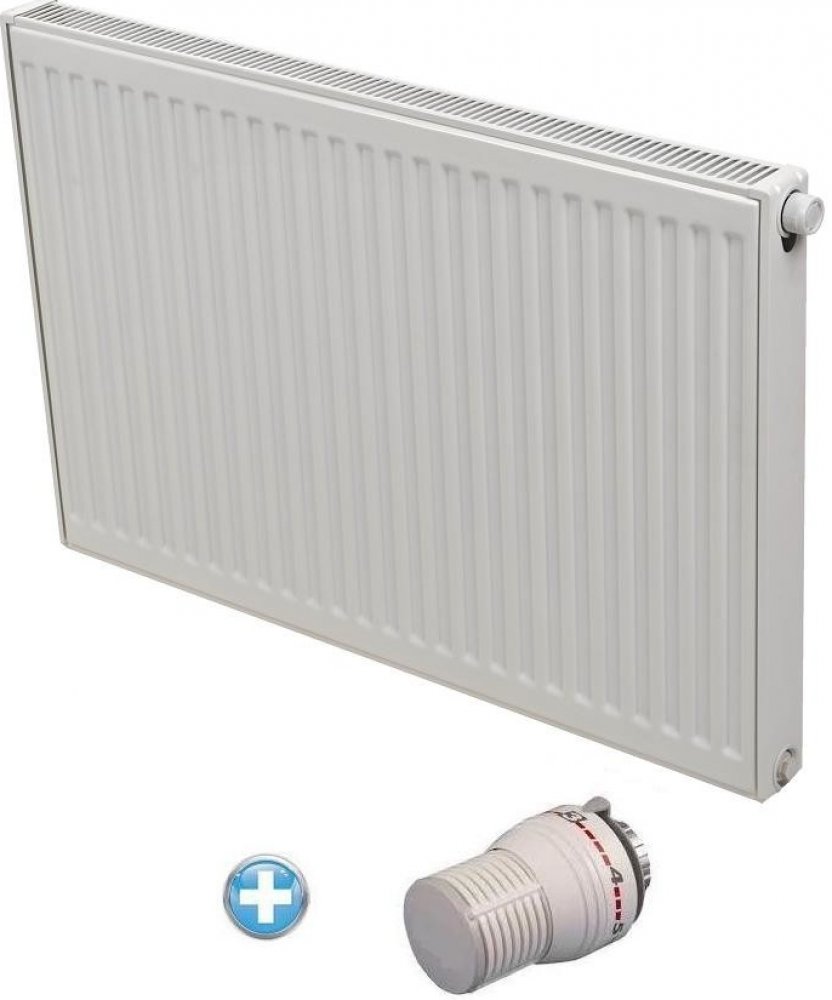

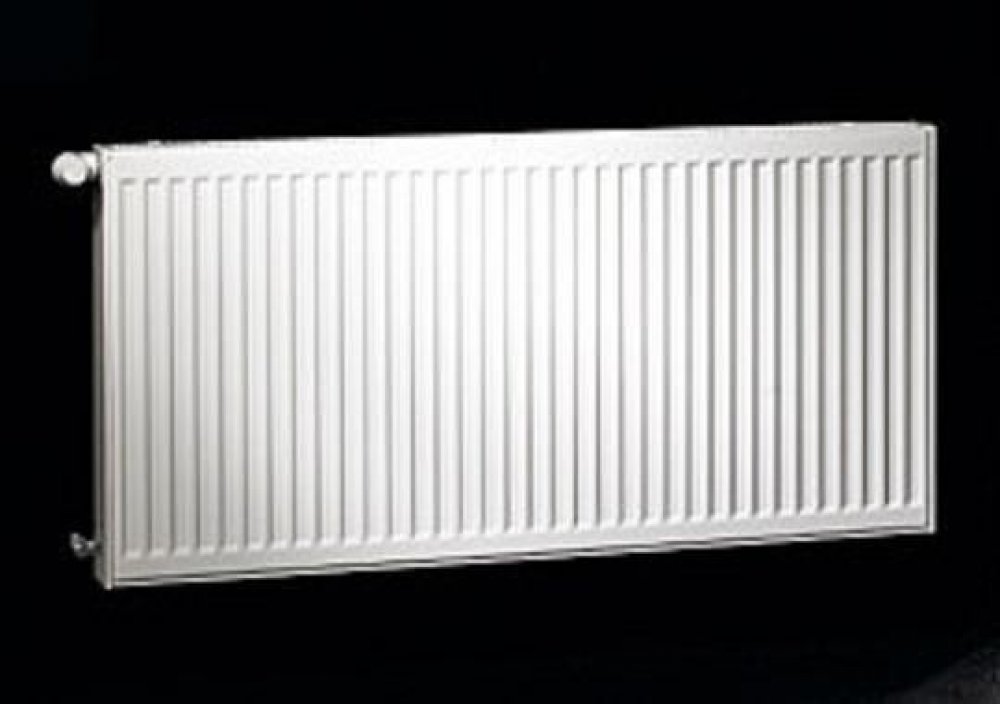

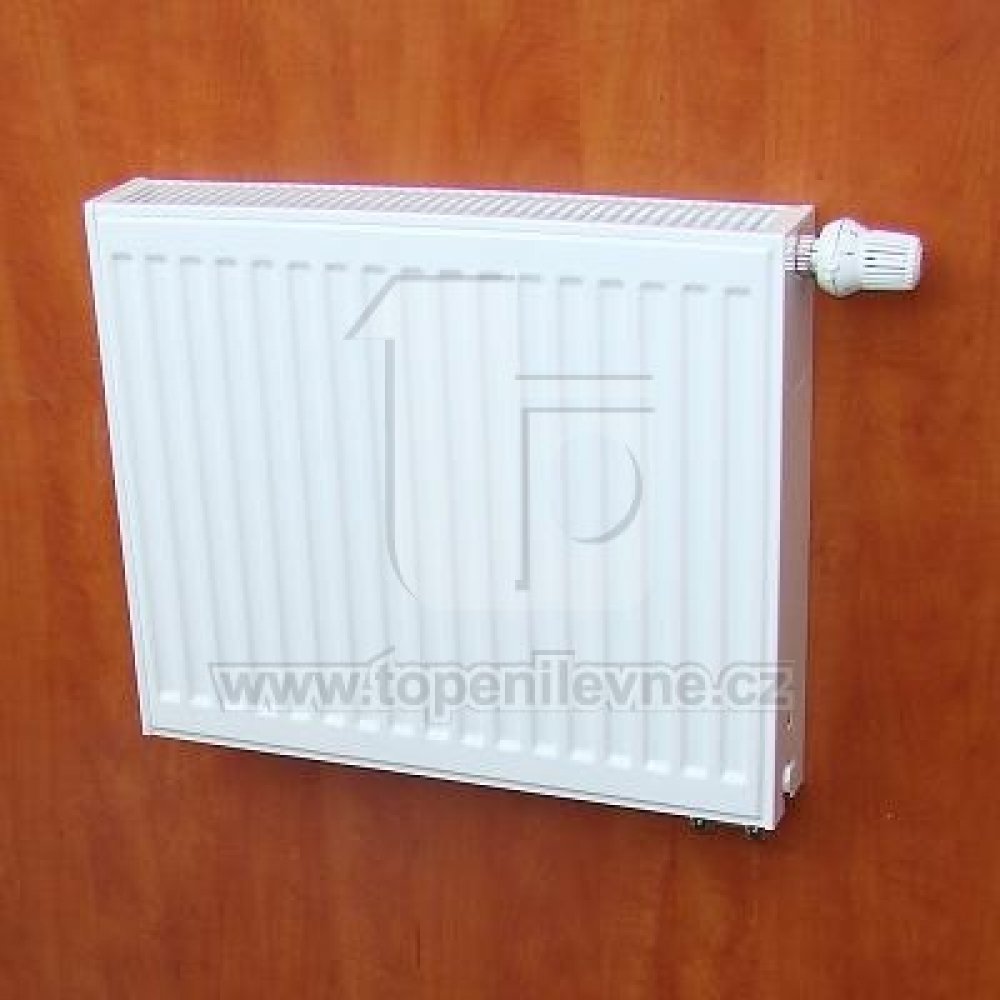

Radiátor Purmo Ventil Compact VK Deskové radiátory s konvekčními prvky a vestavěným ventilem, boční strany chráněné kryty, horní strana s krycí mřížkou. Vestavěný komplet přípojných prvků umožňuje instalovat přívod vody do radiátoru jak z boku, tak zespod. Dva dolní přípojné otvory pro instalaci přívodu z podlahy a čtyři boční přípojné otvory v každém rohu radiátoru. Všechny otvory s vnitřním závi...
Radiátor Purmo Ventil Compact VK Deskové radiátory s konvekčními prvky a vestavěným ventilem, boční strany chráněné kryty, horní strana s krycí mřížkou. Vestavěný komplet přípojných prvků umožňuje instalovat přívod vody do radiátoru jak z boku, tak zespod. Dva dolní přípojné otvory pro instalaci přívodu z podlahy a čtyři boční přípojné otvory v každém rohu radiátoru. Všechny otvory s vnitřním závitem ½″. Přívod z podlahy u radiátorů CV11 standardně zprava. U radiátorů CV22 a CV33 může být proveden také zleva – po otočení radiátoru. Přívodní potrubí by mělo být připojeno vždy dál od hrany radiátoru, odvodní potrubí pak blíže hrany radiátoru. Radiátor je osazen ventilovou vložkou Heimeier nebo Oventrop s výchozí regulací.
Technické údaje
Materiál:
hlubokotažný nízkouhlíkový plech válcovaný za studena FePO1
Tloušťka plechu:
ze kterého se lisují desky radiátorů: 1.25 mm ze kterého se vyrábí konvekční žebrování: 0.5 mm
Rozteč vertikálních vodních kanálků:
33 1/3 mm
Výšky radiátorů:
200, 300, 450, 600, 900 mm
Délky radiátorů:
400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maximální provozní tlak:
10 bar
Zkušební tlak:
13 bar (při výrobě) 12 bar (po instalaci)
Maximální teplota:
110°C
Barva:
RAL 9016 bílá, jiné na objednávku
Základová vrstva:
KTL II - kataforéza druhé generace
Povrchová vrstva:
elektrostaticky nanášená
Výroba:
splňuje BS EN ISO 9001, certifikáty FM 32533 a BS EN ISO 14001 certifikát EMS 75685 kontrolovaný organizací British Standards Institution
Prohlášení o shodě s normou
PN-EN 442
Hygienický atest:
HK/B/0050/01/2006
Záruka:
10 let
Rozměry radiátorů (v milimetrech), kde:
H - výška (200, 300, 450, 500, 600, 900) L - délka (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000) h - rozteč přípojných vývodů
Vodní objem a hmotnost
výška: 300 450 500
11 22 33 11 22 33 11 22 33
hmotnost:
9,7
15,7
25,0
14,4
24,3
37,4
16,0
27,2
41,5
objem:
1,7
3,4
5,0
2,3
4,8
7,0
2,6
5,2
7,7
výška: 600 900
11 21s 22 33 11 22 33
hmotnost:
19,1
28,8
32,9
49,8
28,6
50,1
74,6
objem:
3,0
6,2
6,2
9,0
4,4
8,9
13,0
Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru. Objem vody je uveden v dm³ na 1 metr délky radiátoru.
Způsoby připojení
Jednostranné boční připojení.
Jedná se o nejčastěji používané řešení, které umožňuje připojit radiátory jak z pravé, tak z levé strany. Přívod by měl být připojen k hornímu vývodu radiátoru, odvod pak k dolnímu. Opačné napojení vede ke snížení tepelného výkonu o více než 30%.
Křížové připojení.
Doporučuje se u radiátorů o délce přesahující 2000 mm a dále u těch, jejichž délka čtyřnásobně překračuje výšku. Přívod by měl být připojen k pravému nebo levému hornímu vývodu, odvod pak k protilehlému dolnímu vývodu. Opačné napojení vede ke snížení tepelného výkonu radiátoru o více než 30%.
Sedlovité připojení.
Používá se nejčastěji u radiátorů typu C, kdy je topná soustava vedena podlahou. Může se použít také u radiátorů typu H a po odstranění termostatického ventilu i u radiátorů typu CV a HV. Při použití tohoto typu připojení bude tepelný výkon radiátoru asi o 10 % nižší než je jeho jmenovitý výkon.
Připojení z podlahy.
Osa přívodní trubky leží vždy 80 mm od boční hrany radiátoru, osa odvodní trubky pak 30 mm. Opačné připojení vede ke snížení tepelného výkonu radiátoru o více než 30%.
Více informací o produktu
