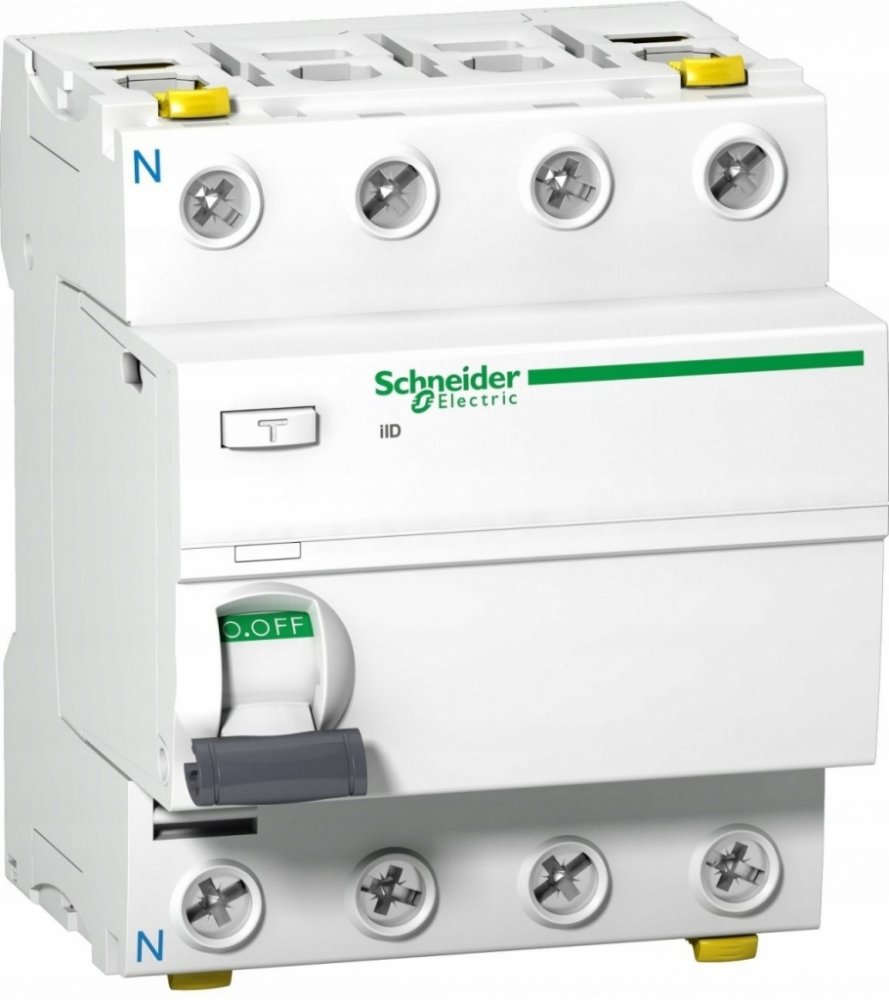

Proudový spínač Schneider Electric 230 V IP20 40 A
Schneider Acti 9 - proudový chránič iID - 4P - 40A - 100mA - typ AC
Základní parametry:
- [In] jmenovitý proud: 40 A
- typ sítě: AC
- citlivost chrániče: 100 mA
- typ produktu nebo součásti: proudový chránič (RCCB)
- označení výrobku: Acti 9 iID
- doba zpoždění spouště proud. chrániče: mžiková
- popis pólů: 4P
- umístěni nulového vodiče: vlevo
- výrobková řada: iID
- třída proudového chrániče: typ...
Schneider Acti 9 - proudový chránič iID - 4P - 40A - 100mA - typ AC
Základní parametry:
- [In] jmenovitý proud: 40 A
- typ sítě: AC
- citlivost chrániče: 100 mA
- typ produktu nebo součásti: proudový chránič (RCCB)
- označení výrobku: Acti 9 iID
- doba zpoždění spouště proud. chrániče: mžiková
- popis pólů: 4P
- umístěni nulového vodiče: vlevo
- výrobková řada: iID
- třída proudového chrániče: typ AC
- řada: Acti 9
- označení přístroje: iID
Doplňující parametry:
- frekvence sítě: 50/60 Hz
- signalizace polohy kontaktu: ano
- upevnění: lišta DIN
- rozteč 9 mm: 8
- hmotnost přístroje: 0.37 kg
- [Ui] jmenovité izolační napětí: 500 V AC 50/60 Hz
- šířka: 72 mm
- segment trhu: rezidenční
- segment trhu: malé komerční budovy
- hloubka: 73 mm
- jmenovitý podmíněný zkratový proud: 10 kA
- [Ue] jmenovité pracovní napětí: 380...415 V AC 50/60 Hz
- výška: 91 mm
- popis voleb pro uzamknutí: zařízení na visací zámek
- připojení - svorky: dvojitá svorka čelní1-35 mm² pevný
- připojení - svorky: dvojitá svorka čelní1-25 mm² ohebný
- připojení - svorky: dvojitá svorka čelní1-25 mm² ohebný s koncovkou
- připojení - svorky: dvojitá svorka zadní1-25 mm² pevný
- připojení - svorky: dvojitá svorka zadní1-16 mm² ohebný
- připojení - svorky: dvojitá svorka zadní1-16 mm² ohebný s koncovkou
- kompatibilita hřebenové propoj. lišty: horní nebo dolní: kryty hřebenové lišty
- délka odizolování vodiče: 14 mm for horní nebo dolní connection
- typ ovládání: páčka
- provedení proudového chrániče: napěťově nezávislý
- montážní režim: nacvaknutím
- elektrická životnost: AC-1: 15000 cykly
- jmenovitá vypínací a zapínací schopnost: Idm 1500 A
- jmenovitá vypínací a zapínací schopnost: Im 1500 A
- mechanická životnost: 20000 cykly
- označení kompatibility: iID
- [Uimp] jmenovité impulzní výdržné napětí: 6 kV
- rozteč pro připojení: 18 mm mezi fázemi
- rozteč pro připojení: 18 mm mezi fází a nulovým vodičem
- barva: bílá
- kroutící moment: 3.5-3.5 N.m horní nebo dolní
Prostředí:
- teplota okolního vzduchu pro provoz: -5-60 °C
- Standardy: EN/IEC 61008-1
- Standardy: EN/IEC 61008-2-1
- elektromag.kompatibilita: 8/20 µs impulzní výdržné, 250 A podle EN/IEC 61008-1
- stupeň krytí IP: IP20 conforming to IEC 60529
- stupeň krytí IP: IP40 (modulární rozvaděč) conforming to IEC 60529
- Stupeň znečištění: 3
- teplota okolí pro uskladnění: -40-85 °C
Řada Acti9Byty, kancelářské budovy, průmyslové provozy. Lze všude použít stejný modulární přístroj?
Stejně jako u jiných zařízení jsou i u modulárních přístrojů k dispozici řady určené pro domácí nebo průmyslové a komerční použití.
Příklad dvou řad modulárních přístrojů Schneider Electric: K60 určených především pro bytové instalace a Acti 9 doporučených pro použití v průmyslových a komerčních objektech.
Vlastnosti - Acti9 iID Proudové chráničeJaké normy platí pro nadproudové jističe?
Pro nadproudové jističe platí dvě normy, podle kterých mohou být vyrobeny.
- Norma EN 60898-1 definuje požadavky na jističe používané v domácích a podobných instalacích. Fotoaparáty vyrobené v souladu s touto normou jsou určeny pro obsluhu nekvalifikovanými osobami (např. zapnutí vypínače osobou, která je v domě po vypnutí zkratu vypínačem).
- Norma EN 60947-2 definuje požadavky na jističe, které lze obecně definovat jako určené pro průmyslové aplikace. Tyto přístroje by měly být podporovány pouze kvalifikovanými osobami.
Příklad typového štítku jističe s parametry stanovenými v souladu s požadavky průmyslové normy EN 60947-2 a bezpečnostní normy pro domácí instalace: EN 60898-1. Nadproudové jističe řady iC60N jsou plně v souladu dvěma normami, a proto je můžete použít jak v instalacích provozovaných pouze kvalifikovaným personálem, tak v bytových a podobných instalacích.
Výhody Acti 9VisiSafe
Patentovaná funkce jističů Acti 9 týkající se požadavku na bezpečné odpojení. Zelený terčík, ujišťuje obsluhu, že je přístroj skutečně ve vypnuté poloze. Pokud dojde k přitavení pohyblivého kontaktu, zelený terčík, s nápisem O – vypnuto, zůstane zablokovaný uvnitř jističe. Obsluha tak nikdy nebude uvedena v omyl, že obvod není odpojen.
VisiTrip
Funkce slouží k odlišení jističe (nebo proudového chrániče) vybaveného poruchou. Lze tak snadno odlišit přístroj v rozvaděči, který je jen v režimu REZERVA a nebyl pod napětím.
Široká nabídka přístrojů
Velmi velkou výhodou této řady je široká nabídka přístrojů. Jističe iC60N/H jsou k dispozici v provedení 1P, 2P, 3P, 4P s charakteristikami B,C, D až do 63 A.
Jaké jsou rozdíly v pevnosti průmyslových a bytových přístrojů?
Příkladem různých požadavků na přístroje v závislosti na jejich účelu je zkratová pevnost. V průmyslových objektech, zejména v blízkosti transformátoru nebo v případě použití vedení pro distribuci napájení, může být od použitých nadproudových nebo proudových jističů vyžadována zkratová pevnost až několik desítek kA. Pro přístroje řady Acti9 jsou k dispozici kaskádové tabulky. Díky koordinaci zabezpečení typu např. kompaktní jistič řady NSX s nadproudovým jističem iC60 (např. rozšířený o proudový modul Vigi iC60), ty mohou být použity při očekávaných zkratových proudech do 80 kA v plném proudovém rozsahu tj. do 63 A. Samostatně nadproudové jističe řady iC60 vyznačují zkratovou pevností na úrovni Icu = 10/ 15 / 25 kA v závislosti na provedení. Zkratová odolnost na úrovni 6 kA je zpravidla dostačující pro přístroje v bytech a domech
V průmyslovém prostředí jsou ochranná zařízení také vystavena větším napěťovým rázům spojeným např. s přepínáním příjmů s vysokým výkonem nebo vznikem spojovacích přepětí. Nadproudové jističe Acti 9 vyznačují hodnotou rázového napětí Uimp = 6 kV.
U zařízení pro bytové instalace je zpravidla dostatečná pevnost na úrovni 4 kV.
Zvláštnosti práce a expozice, kterou mohou být podrobeny zařízení pro ochranu průmyslových a domácích zařízení, jsou zcela odlišné. Proto jsou různé požadavky kladeny na přístroje pro bytové a průmyslové instalace.
Konstrukce
1. Izolované svorky IP20
2. Velká plocha pro označení obvodu
3. Zámek uchycení přístroje umožňuje jeho vyjmutí z přední strany bez použití nářadí a bez demontáže DIN lišty.
4. Indikátor stavu kontaktů
- Bezpečné odpojení v souladu s normou IEC/EN 60947-2.
- Viditelný zelený pruh zaručuje fyzické rozepnutí kontaktů a umožňuje zcela bezpečně provést práci na vypnutém obvodu.
5. Okénko indikátoru vypnutí. Vybavení přístroje v důsledku poruchy je indikováno červeným indikátorem na přední straně.
6. Dvojité svorky pro připojení shora nebo zdola: vodičem nebo propojovacím hřebenem.
Speciální ochranné prvky
Nejvyšší impulzní výdržné: Uimp = 6 kV
Záruka delšího provozu zařízení navzdory přepěťovým podmínkám.
Nejvyšší odolnost proti znečištění mezi modulárními zařízeními: stupeň znečištění 3
Skutečně všestranný výrobek, který funguje za všech podmínek
Jmenovité izolační napětí:500 V
Naprostá bezpečnost pro osobu manipulující s přístrojem.
Green premium
Označení Green Premium je závazkem společnosti Schneider Electric poskytovat výrobky s nejvyššími ekologickými parametry ve své třídě. To znamená:
- Energetická úspora,
- Výrobky s nízkými emisemi CO2,
- Snižování dopadu na životní prostředí a jeho plná transparentnost,
- Soulad s nejnovějšími předpisy včetně směrnice RoHS, certifikace látek REACH a PEP (Environmentální profil výrobku)
Více informací o produktu
Základní parametry:
- [In] jmenovitý proud: 40 A
- typ sítě: AC
- citlivost chrániče: 100 mA
- typ produktu nebo součásti: proudový chránič (RCCB)
- označení výrobku: Acti 9 iID
- doba zpoždění spouště proud. chrániče: mžiková
- popis pólů: 4P
- umístěni nulového vodiče: vlevo
- výrobková řada: iID
- třída proudového chrániče: typ AC
- řada: Acti 9
- označení přístroje: iID
Doplňující parametry:
- frekvence sítě: 50/60 Hz
- signalizace polohy kontaktu: ano
- upevnění: lišta DIN
- rozteč 9 mm: 8
- hmotnost přístroje: 0.37 kg
- [Ui] jmenovité izolační napětí: 500 V AC 50/60 Hz
- šířka: 72 mm
- segment trhu: rezidenční
- segment trhu: malé komerční budovy
- hloubka: 73 mm
- jmenovitý podmíněný zkratový proud: 10 kA
- [Ue] jmenovité pracovní napětí: 380...415 V AC 50/60 Hz
- výška: 91 mm
- popis voleb pro uzamknutí: zařízení na visací zámek
- připojení - svorky: dvojitá svorka čelní1-35 mm² pevný
- připojení - svorky: dvojitá svorka čelní1-25 mm² ohebný
- připojení - svorky: dvojitá svorka čelní1-25 mm² ohebný s koncovkou
- připojení - svorky: dvojitá svorka zadní1-25 mm² pevný
- připojení - svorky: dvojitá svorka zadní1-16 mm² ohebný
- připojení - svorky: dvojitá svorka zadní1-16 mm² ohebný s koncovkou
- kompatibilita hřebenové propoj. lišty: horní nebo dolní: kryty hřebenové lišty
- délka odizolování vodiče: 14 mm for horní nebo dolní connection
- typ ovládání: páčka
- provedení proudového chrániče: napěťově nezávislý
- montážní režim: nacvaknutím
- elektrická životnost: AC-1: 15000 cykly
- jmenovitá vypínací a zapínací schopnost: Idm 1500 A
- jmenovitá vypínací a zapínací schopnost: Im 1500 A
- mechanická životnost: 20000 cykly
- označení kompatibility: iID
- [Uimp] jmenovité impulzní výdržné napětí: 6 kV
- rozteč pro připojení: 18 mm mezi fázemi
- rozteč pro připojení: 18 mm mezi fází a nulovým vodičem
- barva: bílá
- kroutící moment: 3.5-3.5 N.m horní nebo dolní
Prostředí:
- teplota okolního vzduchu pro provoz: -5-60 °C
- Standardy: EN/IEC 61008-1
- Standardy: EN/IEC 61008-2-1
- elektromag.kompatibilita: 8/20 µs impulzní výdržné, 250 A podle EN/IEC 61008-1
- stupeň krytí IP: IP20 conforming to IEC 60529
- stupeň krytí IP: IP40 (modulární rozvaděč) conforming to IEC 60529
- Stupeň znečištění: 3
- teplota okolí pro uskladnění: -40-85 °C
Řada Acti9Byty, kancelářské budovy, průmyslové provozy. Lze všude použít stejný modulární přístroj?
Stejně jako u jiných zařízení jsou i u modulárních přístrojů k dispozici řady určené pro domácí nebo průmyslové a komerční použití.
Příklad dvou řad modulárních přístrojů Schneider Electric: K60 určených především pro bytové instalace a Acti 9 doporučených pro použití v průmyslových a komerčních objektech.
Vlastnosti - Acti9 iID Proudové chráničeJaké normy platí pro nadproudové jističe?
Pro nadproudové jističe platí dvě normy, podle kterých mohou být vyrobeny.
- Norma EN 60898-1 definuje požadavky na jističe používané v domácích a podobných instalacích. Fotoaparáty vyrobené v souladu s touto normou jsou určeny pro obsluhu nekvalifikovanými osobami (např. zapnutí vypínače osobou, která je v domě po vypnutí zkratu vypínačem).
- Norma EN 60947-2 definuje požadavky na jističe, které lze obecně definovat jako určené pro průmyslové aplikace. Tyto přístroje by měly být podporovány pouze kvalifikovanými osobami.
Příklad typového štítku jističe s parametry stanovenými v souladu s požadavky průmyslové normy EN 60947-2 a bezpečnostní normy pro domácí instalace: EN 60898-1. Nadproudové jističe řady iC60N jsou plně v souladu dvěma normami, a proto je můžete použít jak v instalacích provozovaných pouze kvalifikovaným personálem, tak v bytových a podobných instalacích.
Výhody Acti 9VisiSafe
Patentovaná funkce jističů Acti 9 týkající se požadavku na bezpečné odpojení. Zelený terčík, ujišťuje obsluhu, že je přístroj skutečně ve vypnuté poloze. Pokud dojde k přitavení pohyblivého kontaktu, zelený terčík, s nápisem O – vypnuto, zůstane zablokovaný uvnitř jističe. Obsluha tak nikdy nebude uvedena v omyl, že obvod není odpojen.
VisiTrip
Funkce slouží k odlišení jističe (nebo proudového chrániče) vybaveného poruchou. Lze tak snadno odlišit přístroj v rozvaděči, který je jen v režimu REZERVA a nebyl pod napětím.
Široká nabídka přístrojů
Velmi velkou výhodou této řady je široká nabídka přístrojů. Jističe iC60N/H jsou k dispozici v provedení 1P, 2P, 3P, 4P s charakteristikami B,C, D až do 63 A.
Jaké jsou rozdíly v pevnosti průmyslových a bytových přístrojů?
Příkladem různých požadavků na přístroje v závislosti na jejich účelu je zkratová pevnost. V průmyslových objektech, zejména v blízkosti transformátoru nebo v případě použití vedení pro distribuci napájení, může být od použitých nadproudových nebo proudových jističů vyžadována zkratová pevnost až několik desítek kA. Pro přístroje řady Acti9 jsou k dispozici kaskádové tabulky. Díky koordinaci zabezpečení typu např. kompaktní jistič řady NSX s nadproudovým jističem iC60 (např. rozšířený o proudový modul Vigi iC60), ty mohou být použity při očekávaných zkratových proudech do 80 kA v plném proudovém rozsahu tj. do 63 A. Samostatně nadproudové jističe řady iC60 vyznačují zkratovou pevností na úrovni Icu = 10/ 15 / 25 kA v závislosti na provedení. Zkratová odolnost na úrovni 6 kA je zpravidla dostačující pro přístroje v bytech a domech
V průmyslovém prostředí jsou ochranná zařízení také vystavena větším napěťovým rázům spojeným např. s přepínáním příjmů s vysokým výkonem nebo vznikem spojovacích přepětí. Nadproudové jističe Acti 9 vyznačují hodnotou rázového napětí Uimp = 6 kV.
U zařízení pro bytové instalace je zpravidla dostatečná pevnost na úrovni 4 kV.
Zvláštnosti práce a expozice, kterou mohou být podrobeny zařízení pro ochranu průmyslových a domácích zařízení, jsou zcela odlišné. Proto jsou různé požadavky kladeny na přístroje pro bytové a průmyslové instalace.
Konstrukce
1. Izolované svorky IP20
2. Velká plocha pro označení obvodu
3. Zámek uchycení přístroje umožňuje jeho vyjmutí z přední strany bez použití nářadí a bez demontáže DIN lišty.
4. Indikátor stavu kontaktů
- Bezpečné odpojení v souladu s normou IEC/EN 60947-2.
- Viditelný zelený pruh zaručuje fyzické rozepnutí kontaktů a umožňuje zcela bezpečně provést práci na vypnutém obvodu.
5. Okénko indikátoru vypnutí. Vybavení přístroje v důsledku poruchy je indikováno červeným indikátorem na přední straně.
6. Dvojité svorky pro připojení shora nebo zdola: vodičem nebo propojovacím hřebenem.
Speciální ochranné prvky
Nejvyšší impulzní výdržné: Uimp = 6 kV
Záruka delšího provozu zařízení navzdory přepěťovým podmínkám.
Nejvyšší odolnost proti znečištění mezi modulárními zařízeními: stupeň znečištění 3
Skutečně všestranný výrobek, který funguje za všech podmínek
Jmenovité izolační napětí:500 V
Naprostá bezpečnost pro osobu manipulující s přístrojem.
Green premium
Označení Green Premium je závazkem společnosti Schneider Electric poskytovat výrobky s nejvyššími ekologickými parametry ve své třídě. To znamená:
- Energetická úspora,
- Výrobky s nízkými emisemi CO2,
- Snižování dopadu na životní prostředí a jeho plná transparentnost,
- Soulad s nejnovějšími předpisy včetně směrnice RoHS, certifikace látek REACH a PEP (Environmentální profil výrobku)
