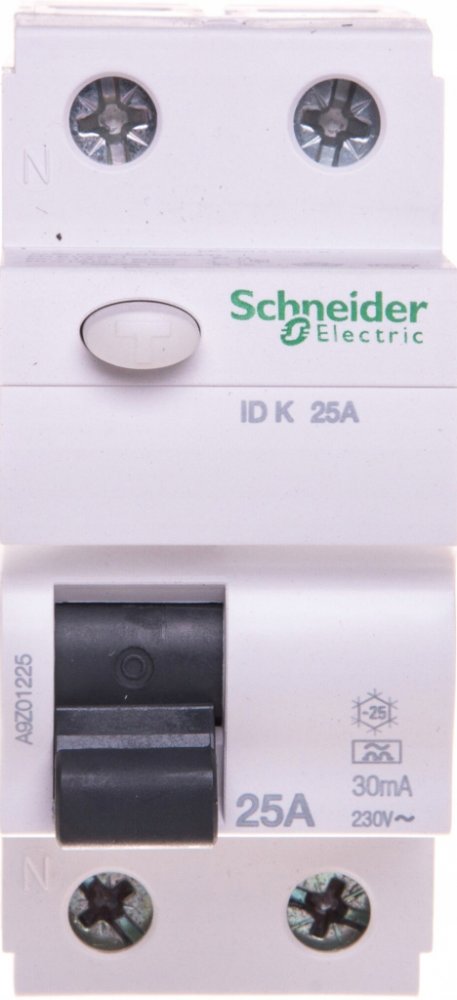

Proudový chránič Schneider Electric typ A, 2P, 25A, 30mA A9Z01225

Schneider Proudový spínač 2P A25A 30mA
Schneider Electric
Schneider Electric Proudový spínač řady IDK-25-2-30-A s číslem A9Z01225, 2pólový, 25A, citlivost 30 mA, typ A – správně reaguje na sinusové a vzpřímené pulzní proudy. Umožňuje realizaci protipožární ochrany v elektrických instalacích. Proudový spínač přizpůsobený potřebám bytové a podobné výstavby. Dvojité svorky zespodu (kolejnice + kabel). Vroubkované svorky zvyšují jistotu připojení. Možnost kontroly správného fungování ovládacího tlačítka T pouze jednou ročně během prvních 7 let používání. Dráha N umístěná na levé straně usnadňuje spojování s nadproudovými jističi.
Vlastnosti produktu Schneider Proudový spínač 2P A25A 30mA
Základní
- Typ produktu: Proudový spínač
- Typ výrobku: proudový spínač (RCCB)
- Série: K60
- Podsérie: IDK
- Kód výrobce: A9Z01225
- Popis pólů: 2P
- Jmenovité spínací napětí: 220...240 V střídavý proud (AC) 50 Hz
- Barva: bílá
Rozměry
- Hloubka: 68 mm
- Délka izolovaného úseku: 14 mm pro horní nebo spodní připojení
Doplňkové
- Jmenovité izolační napětí: 440 V střídavý proud (AC) 50 Hz
- Normy: EN/IEC 61008-1
- Jmenovitý proud: 25 A
- Typ sítě: střídavý proud (AC)
- Frekvence sítě: 50/60 Hz
- Přizpůsobení spojovacím lištám a rozvodným blokům: spodní strana: vidlice
- Kód kompatibility: ID K
- Hmotnost výrobku: 0.18 kg
- Typ ovládání: páka
- Způsob montáže: zacvakávací
- Citlivost na proud: 30 mA
- Typ proudového zabezpečení: typ A
- Značka kvality: VDE
- Zpoždění proudové ochrany: okamžité
- Délka izolovaného úseku: 14 mm pro horní nebo spodní připojení
- Montážní základna: DIN lišta
- Šířka v modulech 9 mm: 4
- Mechanická životnost: 5000 cyklů
- Stupeň znečištění: 2
- Elektromagnetická kompatibilita: 8/20 µs odolný impuls, 200 A podle EN/IEC 61008-1
- Teplota prostředí pro práci: -25-40 °C
Nadproudové spínače K60
Nadproudové jističe řady K60 jsou určeny pro instalaci především v bytové výstavbě a malých komerčních objektech. Každý nadproudový jistič řady K60 zajišťuje zkratovou ochranu obvodu a ochranu proti přetížení obvodu. Nadproudové spínače K60 představují snadnou montáž do rozvaděče. Všechny fotoaparáty řady K60 jsou vzájemně přizpůsobeny tvarem, vzhledem a standardem připojení.
Funkce řady K60
Řada nadproudových jističů K60 zajišťuje zkratovou a přetížením ochranu obvodu. V řadě nadproudových jističů K60 najdeme 1 a 3 pólové přístroje s charakteristikami B a C. Nadproudové jističe s charakteristikou B slouží k ochraně zásuvek pro všeobecné použití, osvětlovacích a topných obvodů. Nadproudové spínače s charakteristikou C jsou určeny k ochraně motorových pohonů, osvětlovacích a ovládacích obvodů. Nadproudové spínače K60 jsou zařízení s zkratovou odolností 6 kA.
Popis u konstrukce
1-Tlačítko testování
2-Velké pole pro označení obvodu
3-Uvolnění v důsledku rušení signalizuje polohu manévrovací páky
4-Připojení
- Zespodu je to vidlicová hřebenová lišta
- Zespodu nebo nahoře pomocí kabelů
5-Izolované svorky IP20
Efektivita, kterou si zasloužíte.
Zvýšená kontinuita napájení a bezpečnost díky:
- Certifikovaná koordinace s odpojovacími spínači,
- pevnost spojů,
- vzdálené informace o stavu bezpečnostního zařízení
Ochrana elektrických instalací v průmyslové a běžné výstavbě před vodivými a indukovanými přepětími způsobenými nepřímými atmosférickými výboji. Použití v bytové, průmyslové a běžné výstavbě
