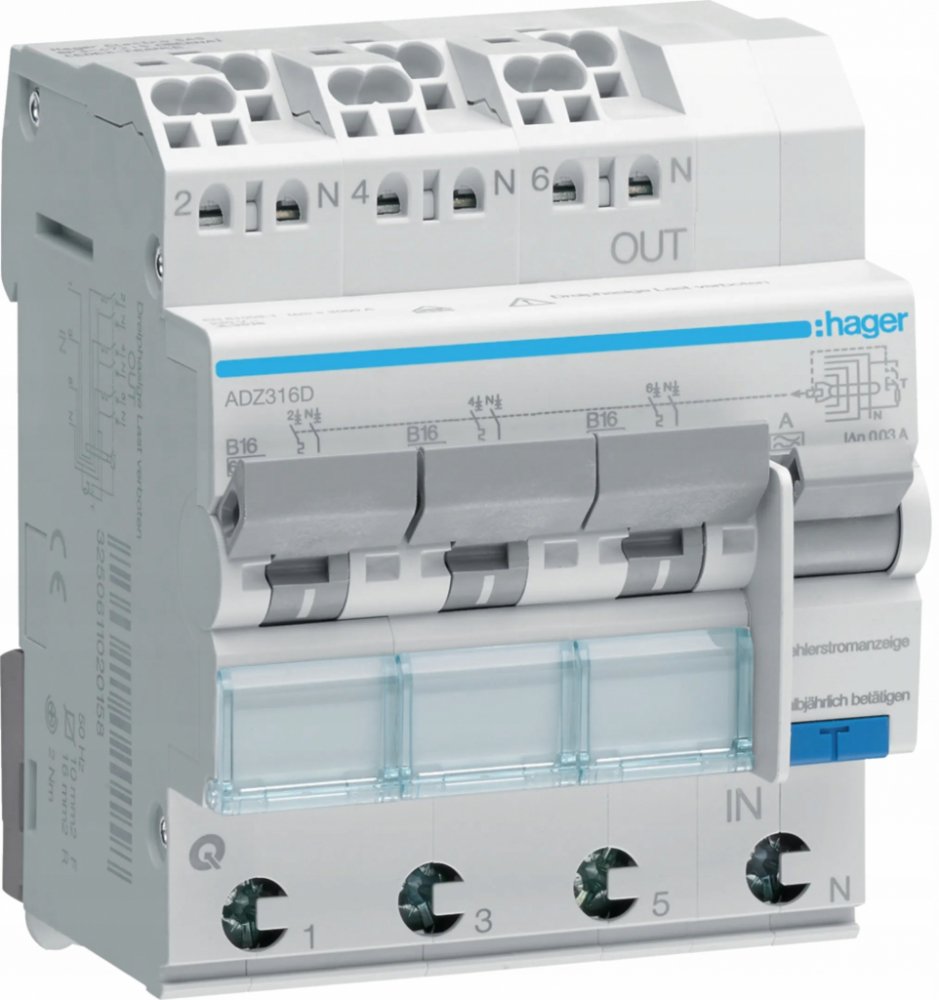

Proudový chránič Hager 230 V IP20 16 A
RCBO Proudový chránič s nadproudovým členem 3x1P+N 6kA B 16A/30mA Typ A QC/QBB Hager ADZ316D
Design
- Počet chráněných pólů: 3
- Počet pólů: 4 P
- Rozložení pólů: 3x 1P+N
- Montáž: DIN lišta
- Charakteristika spouštění: B
Vlastnosti
- S odpojitelným pólem N: ano
- Zaplombováno: ano
Ovládací prvky a indikátory
- S indikátorem polohy kontaktu: ano
- S indikací chyby: ano
Elektrická charakteristika
-...
RCBO Proudový chránič s nadproudovým členem 3x1P+N 6kA B 16A/30mA Typ A QC/QBB Hager ADZ316D
Design
- Počet chráněných pólů: 3
- Počet pólů: 4 P
- Rozložení pólů: 3x 1P+N
- Montáž: DIN lišta
- Charakteristika spouštění: B
Vlastnosti
- S odpojitelným pólem N: ano
- Zaplombováno: ano
Ovládací prvky a indikátory
- S indikátorem polohy kontaktu: ano
- S indikací chyby: ano
Elektrická charakteristika
- Jmenovitá zkratová spojovací kapacita Icn: 6 kA
- Jmenovité připojovací napětí Ue (AC): 230 V
- Typ napájecího napětí: AC
- Frekvence: 50 Hz
Napětí
- Hodnota dielektrické pevnosti frekvence napájení: 2 kV
- Jmenovité izolační napětí Ui: 500 V
- Jmenovité rázové napětí Uimp: 4000 V
Proud
- Jmenovitý diferenční proud dI: 30 mA
- Jmenovitý proud In: 16 A
- Jmenovitý vybíjecí proud (in 8/20µs): 3 kA
- Jmenovitý vypínatelný zkratový provozní proud Ics: 6 kA
- Jmenovitá schopnost zapínání a vypínání Im: 3 kA
- Min. max. hodnota proudu AC při okamžitém provozu ochrany: 1,13 / 1,45 In
- Min. max. hodnota proudu AC a okamžitého provozu ochrany: 3 / 5 In
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 6 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 61 009-1: 6 kA
- Vím. Zkratová propojovací kapacita Icn pro 230 V AC podle normy PN-EN 61 009-1: 6 kA
RCBO Proudový chránič s nadproudovým členem 3x1P+N 6kA B 16A/30mA Typ A QC/QBB Hager ADZ316D
Design
- Počet chráněných pólů: 3
- Počet pólů: 4 P
- Rozložení pólů: 3x 1P+N
- Montáž: DIN lišta
- Charakteristika spouštění: B
Vlastnosti
- S odpojitelným pólem N: ano
- Zaplombováno: ano
Ovládací prvky a indikátory
- S indikátorem polohy kontaktu: ano
- S indikací chyby: ano
Elektrická charakteristika
- Jmenovitá zkratová spojovací kapacita Icn: 6 kA
- Jmenovité připojovací napětí Ue (AC): 230 V
- Typ napájecího napětí: AC
- Frekvence: 50 Hz
Napětí
- Hodnota dielektrické pevnosti frekvence napájení: 2 kV
- Jmenovité izolační napětí Ui: 500 V
- Jmenovité rázové napětí Uimp: 4000 V
Proud
- Jmenovitý diferenční proud dI: 30 mA
- Jmenovitý proud In: 16 A
- Jmenovitý vybíjecí proud (in 8/20µs): 3 kA
- Jmenovitý vypínatelný zkratový provozní proud Ics: 6 kA
- Jmenovitá schopnost zapínání a vypínání Im: 3 kA
- Min. max. hodnota proudu AC při okamžitém provozu ochrany: 1,13 / 1,45 In
- Min. max. hodnota proudu AC a okamžitého provozu ochrany: 3 / 5 In
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 6 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 61 009-1: 6 kA
- Vím. Zkratová propojovací kapacita Icn pro 230 V AC podle normy PN-EN 61 009-1: 6 kA
Proud / Teplota
- Jmenovitý proud při teplotě -25 °C: 21,1 A
- Jmenovitý proud při teplotě -20 °C: 20,7 A
- Jmenovitý proud při teplotě -15 °C: 20,3 A
- Jmenovitý proud při teplotě -10 °C: 19,9 A
- Jmenovitý proud při teplotě -5 °C: 19,4 A
- Jmenovitý proud při teplotě 0 °C: 19 A
- Jmenovitý proud při teplotě 5 °C: 18,5 A
- Jmenovitý proud při teplotě 10 °C: 18 A
- Jmenovitý proud při teplotě 15 °C: 17,5 A
- Jmenovitý proud při teplotě 20 °C: 17 A
- Jmenovitý proud při teplotě 25 °C: 16,5 A
- Jmenovitý proud při 30 °C: 16 A
- Jmenovitý proud při teplotě 35 °C: 15,7 A
- Jmenovitý proud při 40 °C: 15,5 A
- Jmenovitý proud při teplotě 45°C: 15,2 A
- Jmenovitý proud při teplotě 50 °C: 15 A
- Jmenovitý proud při teplotě 55 °C: 14,7 A
- Jmenovitý proud při 60 °C: 14,4 A
- Jmenovitý proud při teplotě 65 °C: 14,1 A
- Jmenovitý proud při teplotě 70 °C: 13,9 A
Korekční koeficient proudu
- Korekční koeficient proudu znám. pro 2 fotoaparáty instalované vedle sebe: 0,8
- Korekční koeficient proudu znám. pro 3 fotoaparáty instalované vedle sebe: 0,8
- Koeficient kor. Znám proud. pro 4 nebo 5 fotoaparátů nainstalovaných vedle sebe: 0,7
- Koeficient kor. Znám proud. pro 6 fotoaparátů nainstalovaných vedle sebe: 0,6
Frekvence
- Frekvence (rozsah až ETIM): 50 Hz
Moc
- Celkové ztráty výkonu pro jmenovitý proud: 10,9 W
- Ztráty výkonu na pól pro jmenovitý proud: 3 W
Odolnost
- Elektrická odolnost (počet cyklů): 2000
- Mechanická odolnost (počet cyklů): 2000
Rozměry
- Hloubka výrobku: 70 mm
- Výška výrobku: 86 mm
- Šířka výrobku: 71 mm
Instalace / Montáž
- Utahovací moment: 2 Nm
- Snadná demontáž modulárních fotoaparátů: ne
- Možnost demontáže zespodu: ano
- Přizpůsobeno pro montáž pod omítku: ano
- Montážní poloha výrobku 360°: ano
Spojení
- Kapacita výstupní svorky pro pružný kabel (lanko): 1 / 10 mm²
- Kapacita výstupní svorky pro pevný vodič (drát): 1 / 16 mm²
- Kapacita vstupní svorky pro pevný vodič (drát): 1 / 4 mm²
- Kapacita vstupní svorky pro pružný kabel (lanko): 1 / 4 mm²
- Nominální točivý moment spodní svorky: 2 Nm
Drát
- Délka vodiče (m) použitého pro tepelný test podle produktové normy: 1 m
- Průřez vodiče (mm²) použitého pro tepelné testování podle produktové normy: 2,5 mm²
Zařízení
- Rychlé připojení: ano
- Doplňkové příslušenství: ne
- Kryt svorek: ne
- Průhledný kryt popisného pole: ano
Norma
- Norma: EN 61009-1
- Evropská směrnice o OEEZ: vztahuje se
Zabezpečení
- Stupeň ochrany: IP20
- Typ proudového chrániče: A
Podmínky použití
- Stupeň znečištění podle IEC 60664 / IEC 60947-2. : 2
- Třída omezení energie I²t.: 3
- Teplota skladování/přepravy: -25...80 °C
Teplota
- Teplota kalibrace: 30 °C
- Teplota vzduchu během tepelného testu podle normy produktu: 24,1 °C
- Max. přípustná teplota dostupné prvky (dotýkající se během provozu): 72,9 °C
- Maximální přípustná teplota dostupných prvků (obslužných prvků): 55,4 °C
- Max. přípustná teplota dostupné prvky (nedotýkají se jich v tr. provoz: 77,3 °C
- Maximální přípustná teplota svorek: 74,8 °C
- Hranice nárůstu teploty dostupné prvky (obslužné prvky): 25 K
- Hranice nárůstu teploty dostupné prvky (nedotýkají se jich v tr. provoz): 60 K
- Hranice nárůstu teploty dostupné prvky (dotýkající se během provozu): 40 K
- Hranice nárůstu teploty svorek podle požadavků produktové normy: 65 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (obslužné prvky): 15,4 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (nedotýká se v tr. expl. ): 37,3 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (dotýkáno v tr. provoz): 32,9 K
- Zvýšení teploty svorek při jmenovitém průtoku proudu In: 34,8 K

Více informací o produktu
Design
- Počet chráněných pólů: 3
- Počet pólů: 4 P
- Rozložení pólů: 3x 1P+N
- Montáž: DIN lišta
- Charakteristika spouštění: B
Vlastnosti
- S odpojitelným pólem N: ano
- Zaplombováno: ano
Ovládací prvky a indikátory
- S indikátorem polohy kontaktu: ano
- S indikací chyby: ano
Elektrická charakteristika
- Jmenovitá zkratová spojovací kapacita Icn: 6 kA
- Jmenovité připojovací napětí Ue (AC): 230 V
- Typ napájecího napětí: AC
- Frekvence: 50 Hz
Napětí
- Hodnota dielektrické pevnosti frekvence napájení: 2 kV
- Jmenovité izolační napětí Ui: 500 V
- Jmenovité rázové napětí Uimp: 4000 V
Proud
- Jmenovitý diferenční proud dI: 30 mA
- Jmenovitý proud In: 16 A
- Jmenovitý vybíjecí proud (in 8/20µs): 3 kA
- Jmenovitý vypínatelný zkratový provozní proud Ics: 6 kA
- Jmenovitá schopnost zapínání a vypínání Im: 3 kA
- Min. max. hodnota proudu AC při okamžitém provozu ochrany: 1,13 / 1,45 In
- Min. max. hodnota proudu AC a okamžitého provozu ochrany: 3 / 5 In
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 6 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 61 009-1: 6 kA
- Vím. Zkratová propojovací kapacita Icn pro 230 V AC podle normy PN-EN 61 009-1: 6 kA
RCBO Proudový chránič s nadproudovým členem 3x1P+N 6kA B 16A/30mA Typ A QC/QBB Hager ADZ316D
Design
- Počet chráněných pólů: 3
- Počet pólů: 4 P
- Rozložení pólů: 3x 1P+N
- Montáž: DIN lišta
- Charakteristika spouštění: B
Vlastnosti
- S odpojitelným pólem N: ano
- Zaplombováno: ano
Ovládací prvky a indikátory
- S indikátorem polohy kontaktu: ano
- S indikací chyby: ano
Elektrická charakteristika
- Jmenovitá zkratová spojovací kapacita Icn: 6 kA
- Jmenovité připojovací napětí Ue (AC): 230 V
- Typ napájecího napětí: AC
- Frekvence: 50 Hz
Napětí
- Hodnota dielektrické pevnosti frekvence napájení: 2 kV
- Jmenovité izolační napětí Ui: 500 V
- Jmenovité rázové napětí Uimp: 4000 V
Proud
- Jmenovitý diferenční proud dI: 30 mA
- Jmenovitý proud In: 16 A
- Jmenovitý vybíjecí proud (in 8/20µs): 3 kA
- Jmenovitý vypínatelný zkratový provozní proud Ics: 6 kA
- Jmenovitá schopnost zapínání a vypínání Im: 3 kA
- Min. max. hodnota proudu AC při okamžitém provozu ochrany: 1,13 / 1,45 In
- Min. max. hodnota proudu AC a okamžitého provozu ochrany: 3 / 5 In
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 60898-1: 6 kA
- Vím. schopnost vypnout. zkratového napětí pod 230 V AC podle IEC 61 009-1: 6 kA
- Vím. Zkratová propojovací kapacita Icn pro 230 V AC podle normy PN-EN 61 009-1: 6 kA
Proud / Teplota
- Jmenovitý proud při teplotě -25 °C: 21,1 A
- Jmenovitý proud při teplotě -20 °C: 20,7 A
- Jmenovitý proud při teplotě -15 °C: 20,3 A
- Jmenovitý proud při teplotě -10 °C: 19,9 A
- Jmenovitý proud při teplotě -5 °C: 19,4 A
- Jmenovitý proud při teplotě 0 °C: 19 A
- Jmenovitý proud při teplotě 5 °C: 18,5 A
- Jmenovitý proud při teplotě 10 °C: 18 A
- Jmenovitý proud při teplotě 15 °C: 17,5 A
- Jmenovitý proud při teplotě 20 °C: 17 A
- Jmenovitý proud při teplotě 25 °C: 16,5 A
- Jmenovitý proud při 30 °C: 16 A
- Jmenovitý proud při teplotě 35 °C: 15,7 A
- Jmenovitý proud při 40 °C: 15,5 A
- Jmenovitý proud při teplotě 45°C: 15,2 A
- Jmenovitý proud při teplotě 50 °C: 15 A
- Jmenovitý proud při teplotě 55 °C: 14,7 A
- Jmenovitý proud při 60 °C: 14,4 A
- Jmenovitý proud při teplotě 65 °C: 14,1 A
- Jmenovitý proud při teplotě 70 °C: 13,9 A
Korekční koeficient proudu
- Korekční koeficient proudu znám. pro 2 fotoaparáty instalované vedle sebe: 0,8
- Korekční koeficient proudu znám. pro 3 fotoaparáty instalované vedle sebe: 0,8
- Koeficient kor. Znám proud. pro 4 nebo 5 fotoaparátů nainstalovaných vedle sebe: 0,7
- Koeficient kor. Znám proud. pro 6 fotoaparátů nainstalovaných vedle sebe: 0,6
Frekvence
- Frekvence (rozsah až ETIM): 50 Hz
Moc
- Celkové ztráty výkonu pro jmenovitý proud: 10,9 W
- Ztráty výkonu na pól pro jmenovitý proud: 3 W
Odolnost
- Elektrická odolnost (počet cyklů): 2000
- Mechanická odolnost (počet cyklů): 2000
Rozměry
- Hloubka výrobku: 70 mm
- Výška výrobku: 86 mm
- Šířka výrobku: 71 mm
Instalace / Montáž
- Utahovací moment: 2 Nm
- Snadná demontáž modulárních fotoaparátů: ne
- Možnost demontáže zespodu: ano
- Přizpůsobeno pro montáž pod omítku: ano
- Montážní poloha výrobku 360°: ano
Spojení
- Kapacita výstupní svorky pro pružný kabel (lanko): 1 / 10 mm²
- Kapacita výstupní svorky pro pevný vodič (drát): 1 / 16 mm²
- Kapacita vstupní svorky pro pevný vodič (drát): 1 / 4 mm²
- Kapacita vstupní svorky pro pružný kabel (lanko): 1 / 4 mm²
- Nominální točivý moment spodní svorky: 2 Nm
Drát
- Délka vodiče (m) použitého pro tepelný test podle produktové normy: 1 m
- Průřez vodiče (mm²) použitého pro tepelné testování podle produktové normy: 2,5 mm²
Zařízení
- Rychlé připojení: ano
- Doplňkové příslušenství: ne
- Kryt svorek: ne
- Průhledný kryt popisného pole: ano
Norma
- Norma: EN 61009-1
- Evropská směrnice o OEEZ: vztahuje se
Zabezpečení
- Stupeň ochrany: IP20
- Typ proudového chrániče: A
Podmínky použití
- Stupeň znečištění podle IEC 60664 / IEC 60947-2. : 2
- Třída omezení energie I²t.: 3
- Teplota skladování/přepravy: -25...80 °C
Teplota
- Teplota kalibrace: 30 °C
- Teplota vzduchu během tepelného testu podle normy produktu: 24,1 °C
- Max. přípustná teplota dostupné prvky (dotýkající se během provozu): 72,9 °C
- Maximální přípustná teplota dostupných prvků (obslužných prvků): 55,4 °C
- Max. přípustná teplota dostupné prvky (nedotýkají se jich v tr. provoz: 77,3 °C
- Maximální přípustná teplota svorek: 74,8 °C
- Hranice nárůstu teploty dostupné prvky (obslužné prvky): 25 K
- Hranice nárůstu teploty dostupné prvky (nedotýkají se jich v tr. provoz): 60 K
- Hranice nárůstu teploty dostupné prvky (dotýkající se během provozu): 40 K
- Hranice nárůstu teploty svorek podle požadavků produktové normy: 65 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (obslužné prvky): 15,4 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (nedotýká se v tr. expl. ): 37,3 K
- Zvýšení teploty. Znám dostupné prvky pro Pradu. (dotýkáno v tr. provoz): 32,9 K
- Zvýšení teploty svorek při jmenovitém průtoku proudu In: 34,8 K
