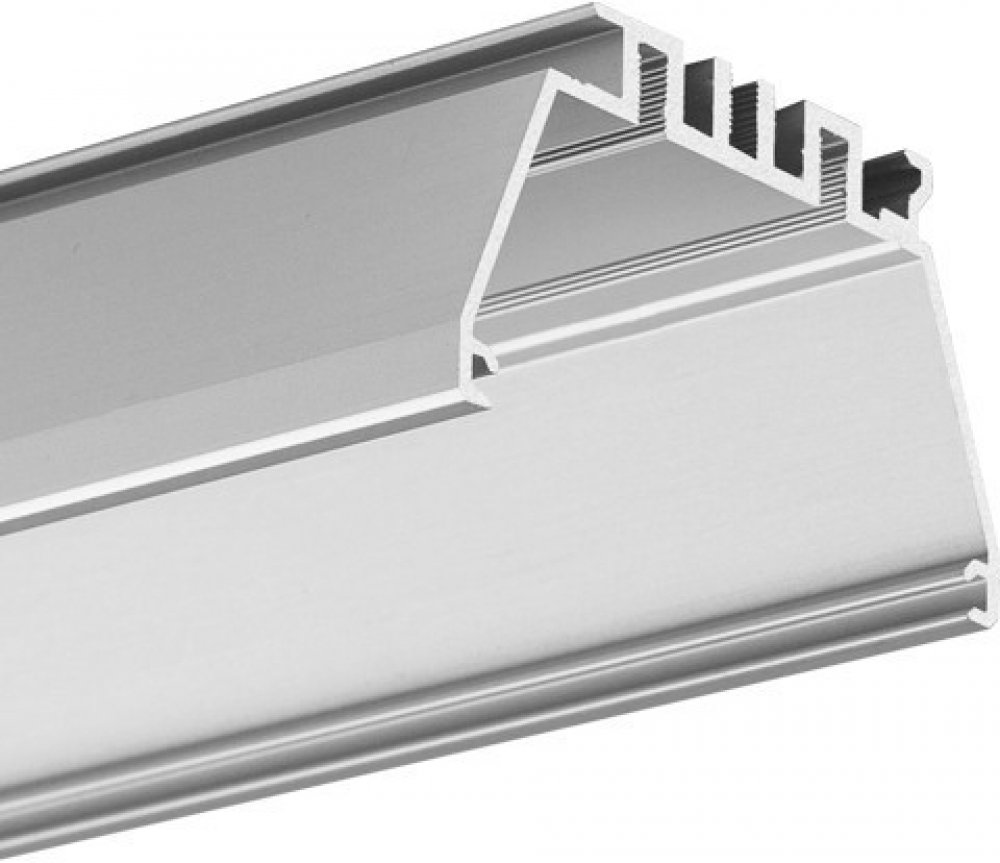

Profil OMODO-50 1m
povrchové
Technická specifikace
Účel produktu
- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla (MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL)
- pro vytváření LED svítidel s možností získ...
Technická specifikace
Účel produktu
- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla (MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL)
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR < 19
Instalace
- vsazení do montážních profilů MOD-KR-KOZE (instalace do povrchu sádrokartonového stropu a zatmelení s povrchem stropu)
- vsazení do montážních profilů MOD-KR-TEK (instalace do povrchu sádrokartonového stropu a upevnění pomocí vrutů)
- vsazení do rámečkových montážních profilů MOD-KR-KOL (instalace na povrch sádrokartonového stropu)
Další informace
- svítidlo OMODO-50 je určené pro 3 LED pásky (10 mm šířka) nebo 4 pásky (8 mm šířka) nebo 1 proudový LED modul do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro“ (OMODO-50) instalovat do dříve namontovaného montážního profilu (MOD-KR-KOZE, MOD-KR-TEK nebo MOD-KR-KOL)
- montáž do sádrokartonových desek o tloušťce 12,5 mm
- rozměry montážní drážky v sádrokartonové desce pro montážní profily MOD-KR s mostem MOD-MOS-50: od 66 mm do 71 mm
- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel
Pro svítidla OMODO-50 jsou k dispozici tyto difuzory:
- JUN-50 mikroprizmatický
materiál: PMMA, délka: 1.5 m , UV odolný difuzor, možnost získání faktoru oslnění UGR
