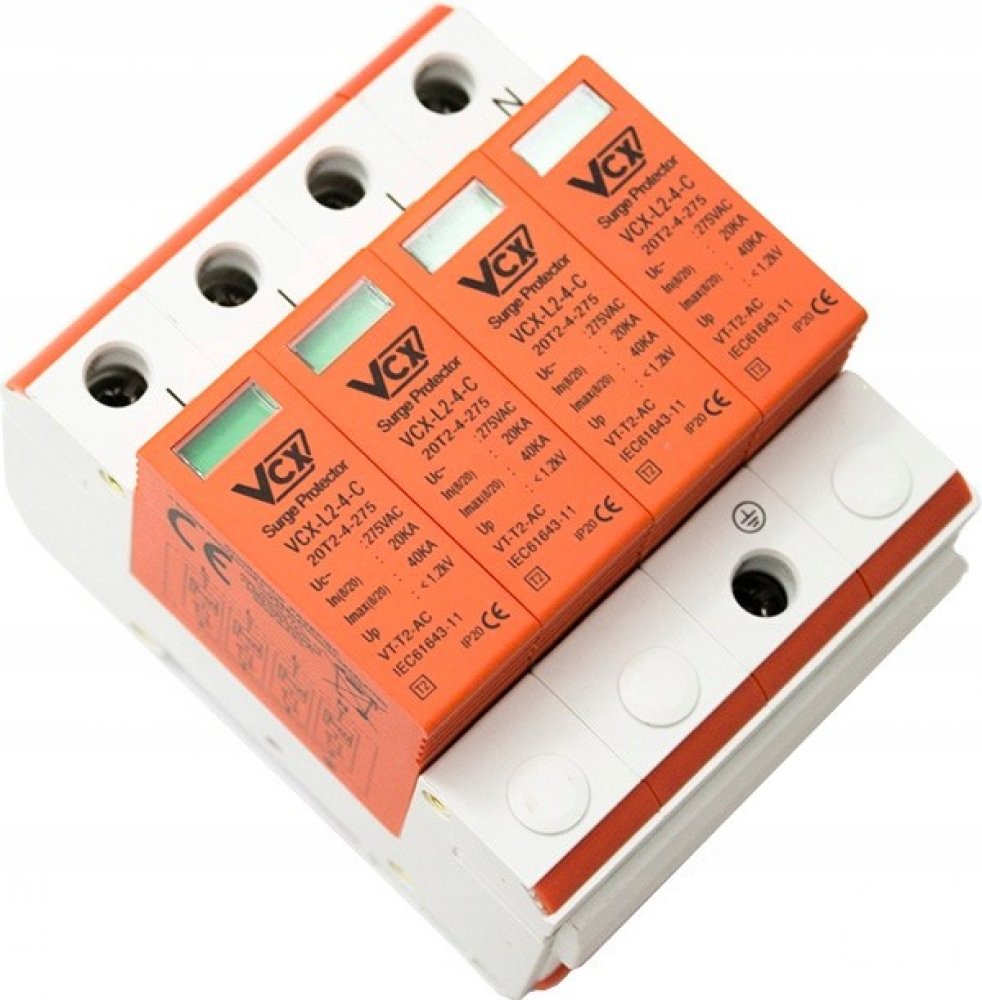

Přepěťová ochrana VCX 275 V IP20 20000 A
OMEZOVAČ PŘEPĚTÍ TŘÍDY T2 (C) 4PVCX(TŘÍFÁZOVÝ)
VCX4C
TECHNICKÉ ÚDAJE:
Model – 20C-4-275
Třída ochrany – C (T2)
Splnění požadavků – třída II
Provedení – varistorové
Bieguny – 4P
Požadované zabezpečení – 32A
Maximální přípojka – 35 mm2
Maximální provozní napětí – Uc 320 V AC
Zkušební proud (8/20) In – 20 kA
Maximální proud (8/20) Imax – 50 kA
Pulzní proud – Iimp (10/350) 7 kA
Napěťová úroveň ochrany...
OMEZOVAČ PŘEPĚTÍ TŘÍDY T2 (C) 4PVCX(TŘÍFÁZOVÝ)
VCX4C
TECHNICKÉ ÚDAJE:
Model – 20C-4-275
Třída ochrany – C (T2)
Splnění požadavků – třída II
Provedení – varistorové
Bieguny – 4P
Požadované zabezpečení – 32A
Maximální přípojka – 35 mm2
Maximální provozní napětí – Uc 320 V AC
Zkušební proud (8/20) In – 20 kA
Maximální proud (8/20) Imax – 50 kA
Pulzní proud – Iimp (10/350) 7 kA
Napěťová úroveň ochrany – 1,5 kV
Montáž – 35 mm lišta
Teplota skladování – -30/+70 °C
Teplota pracovního prostředí – -30/+50 °C
Třída krytí – IP 20
✅SRDCEM CHRÁNIČE JE VARISTOROVÝ PRVEK S ODPOREM ZÁVISLÝM PŘEDEVŠÍM NA NAPĚTÍ NA JEHO SVORKÁCH
Ochranné prvky přepětí třídy C
- Jsou určeny k ochraně napájecích instalací NN před účinky indukovaného a spojovacího přepětí. Mohou být instalovány do sítí typu: TN, TNC, TNCS, TNS, TT
- Měly by být montovány jako druhý stupeň ochrany v patrových tabulích, podrozvaděčích. Ochranné prvky by měly být namontovány na místech zavedení elektrické instalace do budovy.
- v budovách bez instalace bleskosvodu a s připojením kabelového vedení představují omezovače tohoto typu dostatečnou ochranu bez nutnosti instalace omezovačů třídy B.
- jsou vybaveny vizuálním indikátorem provozu (zelený – ochrana, červený – bez ochrany)
OMEZOVAČ MÁ POŽADOVANÉ CERTIFIKÁTY
Modulární přepěťové ochrany VCX-L2-C třídy T2 jsou určeny k ochraně napájecích instalací NN před účinky indukovaného a spojovacího přepětí. Montovat by měly jako druhý stupeň ochrany do patrových tabulí, podrozvaděčů. Ochranné prvky by měly být namontovány na místech zavedení elektrické instalace do budovy. V budovách bez instalace bleskosvodu a s připojením kabelového vedení představují omezovače tohoto typu dostatečnou ochranu bez nutnosti instalace omezovačů třídy T1. Jsou vybaveny vizuálním indikátorem provozu (zelená – ochrana, červená – bez ochrany).
Má integrovanou tepelnou ochranu – nevyžaduje žádné další tepelné zabezpečení (ačkoli je vždy doporučeno).
Více informací o produktu
VCX4C
TECHNICKÉ ÚDAJE:
Model – 20C-4-275
Třída ochrany – C (T2)
Splnění požadavků – třída II
Provedení – varistorové
Bieguny – 4P
Požadované zabezpečení – 32A
Maximální přípojka – 35 mm2
Maximální provozní napětí – Uc 320 V AC
Zkušební proud (8/20) In – 20 kA
Maximální proud (8/20) Imax – 50 kA
Pulzní proud – Iimp (10/350) 7 kA
Napěťová úroveň ochrany – 1,5 kV
Montáž – 35 mm lišta
Teplota skladování – -30/+70 °C
Teplota pracovního prostředí – -30/+50 °C
Třída krytí – IP 20
✅SRDCEM CHRÁNIČE JE VARISTOROVÝ PRVEK S ODPOREM ZÁVISLÝM PŘEDEVŠÍM NA NAPĚTÍ NA JEHO SVORKÁCH
Ochranné prvky přepětí třídy C
- Jsou určeny k ochraně napájecích instalací NN před účinky indukovaného a spojovacího přepětí. Mohou být instalovány do sítí typu: TN, TNC, TNCS, TNS, TT
- Měly by být montovány jako druhý stupeň ochrany v patrových tabulích, podrozvaděčích. Ochranné prvky by měly být namontovány na místech zavedení elektrické instalace do budovy.
- v budovách bez instalace bleskosvodu a s připojením kabelového vedení představují omezovače tohoto typu dostatečnou ochranu bez nutnosti instalace omezovačů třídy B.
- jsou vybaveny vizuálním indikátorem provozu (zelený – ochrana, červený – bez ochrany)
OMEZOVAČ MÁ POŽADOVANÉ CERTIFIKÁTY
Modulární přepěťové ochrany VCX-L2-C třídy T2 jsou určeny k ochraně napájecích instalací NN před účinky indukovaného a spojovacího přepětí. Montovat by měly jako druhý stupeň ochrany do patrových tabulí, podrozvaděčů. Ochranné prvky by měly být namontovány na místech zavedení elektrické instalace do budovy. V budovách bez instalace bleskosvodu a s připojením kabelového vedení představují omezovače tohoto typu dostatečnou ochranu bez nutnosti instalace omezovačů třídy T1. Jsou vybaveny vizuálním indikátorem provozu (zelená – ochrana, červená – bez ochrany).
Má integrovanou tepelnou ochranu – nevyžaduje žádné další tepelné zabezpečení (ačkoli je vždy doporučeno).
