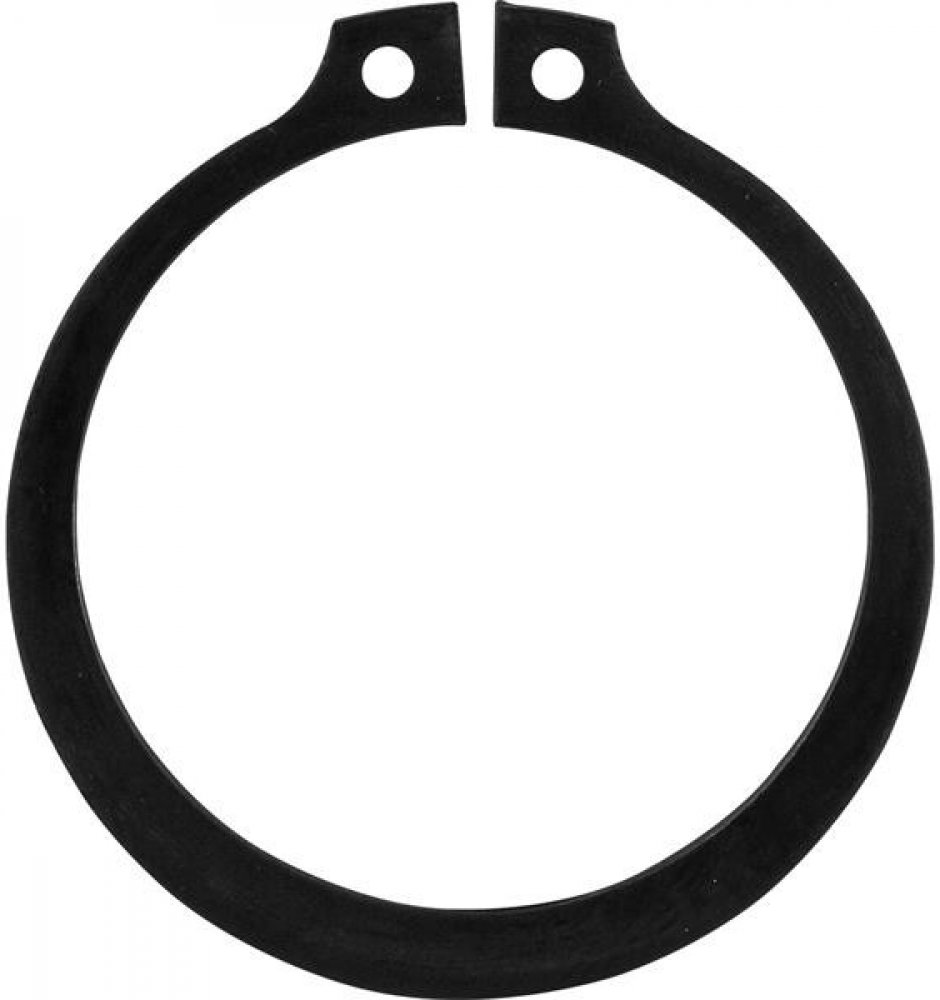

Pojistný Seger kroužek vnější pro drážku na hřídel pr. 25 mm, DIN 471, ČSN 022930

Pojistné kroužky se používají pro zajištění posunu součástí na hřídeli.
- Mají tvar prstence a jsou vyráběny z kovových materiálů.
- Dle použití jsou kroužky vnitřní a vnější kroužky.
- Vnější kroužky jsou navrženy tak, aby zapadly do drážky na hřídeli a zamezily sesunutí, nebo pohybu, kluzu volných součástí nasazených na hřídel.
- Jsou standardizované dle norem DIN 471, které určují rozměry, materiály a toleranční hodnoty pro tyto kroužky.
Parametry:
- Průměr hřídele D1: 25 mm
- Průměr drážky na hřídeli D2: 23,9 H11
- Šířka drážky na hřídeli m: 1,3 mm
- Průměr vnitřní D3: 23,2 mm
- Průměr vnější D4: 34,2 mm
- Tloušťka s: 1,2 mm
- Povrchová úprava: bez povrchové úpravy
