Podložka MB 9 CODEX

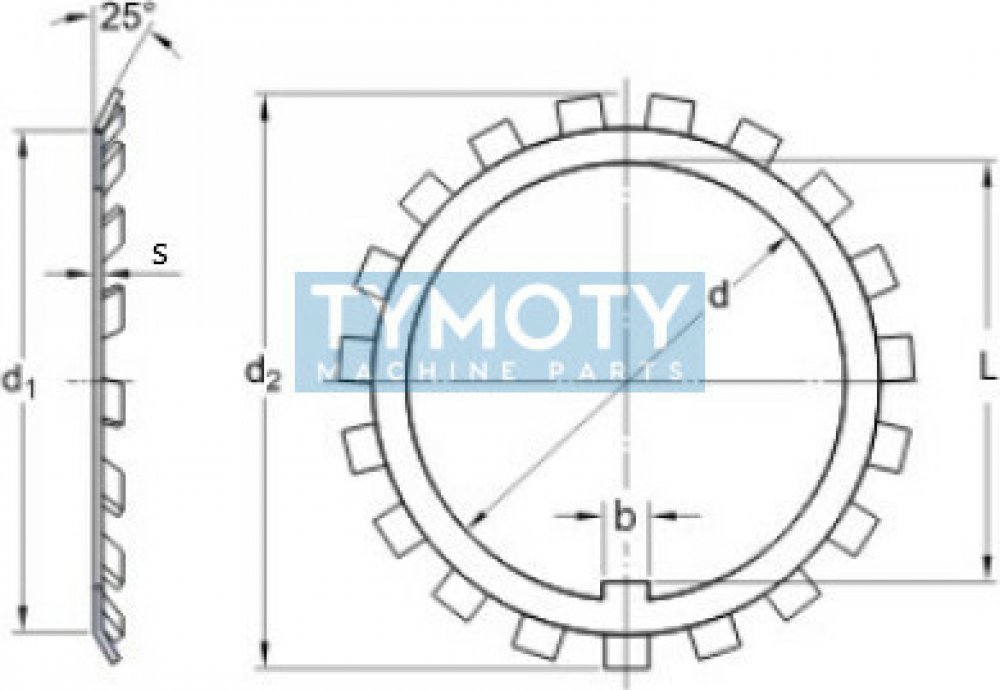

MB 9 CODEX pojistná podložkaPojistná podložka MB 9 (standard DIN 5406) je strojní součást určená k bezpečnému axiálnímu zajištění hřídelových matic typu KM na hřídeli. Tato podložka z oceli disponuje vnitřním výstupkem, který zapadá do drážky v hřídeli, a vnějšími jazýčky (zuby), které se po dotažení ohýbají do drážek v obvodu matice, čímž spolehlivě zamezují jejímu samovolnému uvolnění vlivem vibrací nebo rotace.Alternativní označení a identifikace:MB 9MB 09PODLOŽKA MB 9 FKLock washer MB 9 CODEXPID: 658026Konstrukční vlastnosti a materiálové provedení:Materiál: Vysoce kvalitní konstrukční ocel se standardní povrchovou úpravou.Zajišťovací mechanismus: Vnitřní výstupek pro fixaci k hřídeli a vnější soustava jazýčků pro mechanickou aretaci matice.Kompatibilita: Určeno pro hřídelové matice typu KM 9 nebo ekvivalentní prvky se závitem M45x1,5.Geometrie: Precizně lisované tělo s definovanou tloušťkou 1,25 mm zajišťující tvarovou stálost při ohybu jazýčků.ParametrHodnotaVnitřní průměr (d)45 mmPrůměr u paty jazýčků (d1)56 mmVnější průměr přes jazýčky (d2/D)69 mmTloušťka materiálu (s/B)1,25 mmŠířka jazýčku (b)6 mmVzdálenost k výstupku (L)42,5 mmMateriálOcelVýrobceCODEXOblast použití / Příklady aplikací:Zajištění ložisek na hřídelích v uložení s kuželovou dírou.Fixace hřídelových matic KM v převodovkách a obecném strojírenství.Zabezpečení spojů vystavených vysokým vibracím a rázům.Montáž a údržba:Podložka se nasazuje na hřídel před maticí tak, aby vnitřní výstupek zapadl do drážky hřídele. Po pevném dotažení matice se jeden z vnějších jazýčků, který se nejlépe kryje s drážkou v obvodu matice, ohne do této drážky pomocí montážního nářadí. Podložka je určena pro jednorázové zajištění; při demontáži a opětovné montáži se doporučuje použít novou podložku z důvodu únavy materiálu v místě ohybu.
