ORNO OR-PRE-472/UNI
Orno

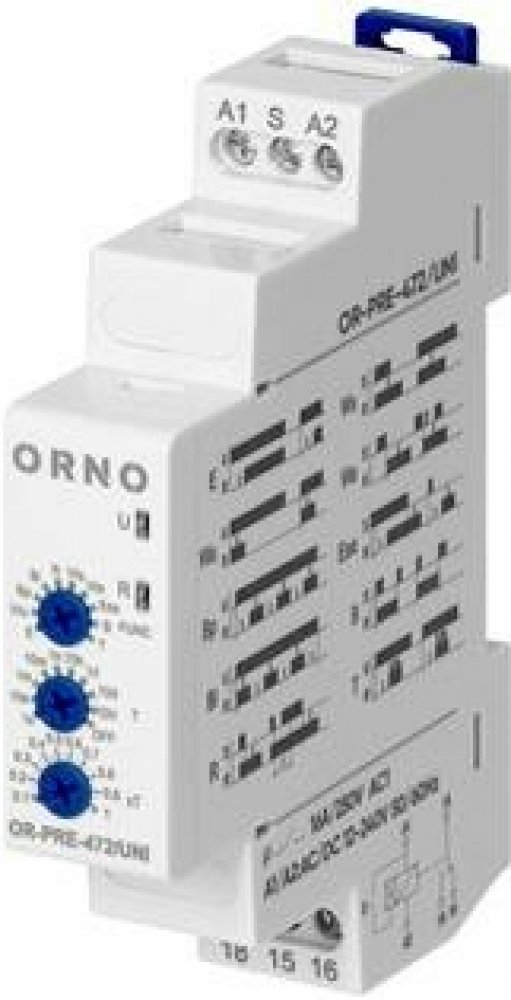

Relé časové ORNO OR-PRE-472/UNI 12-240VAC/DC na DIN lištu
Univerzální modul pro každou elektroinstalaci
Při návrhu a realizaci složitějších řídicích obvodů instalatéři často naráží na problém s nedostatečnou flexibilitou prvků. Nutnost objednávat a skladovat různé typy relé pro odlišná provozní napětí (12 V vs. 230 V) nebo pro odlišné logické úlohy (zpožděný start vs. cyklovač) celý projekt zbyteč...
Relé časové ORNO OR-PRE-472/UNI 12-240VAC/DC na DIN lištu
Univerzální modul pro každou elektroinstalaci
Při návrhu a realizaci složitějších řídicích obvodů instalatéři často naráží na problém s nedostatečnou flexibilitou prvků. Nutnost objednávat a skladovat různé typy relé pro odlišná provozní napětí (12 V vs. 230 V) nebo pro odlišné logické úlohy (zpožděný start vs. cyklovač) celý projekt zbytečně prodražuje a zdržuje. Absence univerzálního a spolehlivého modulu s přesným časováním pak může vést k nutnosti použít kaskádu několika jednofunkčních prvků, což plýtvá drahocenným prostorem.
Multifunkční časové relé ORNO OR-PRE-472/UNI přináší řešení typu „vše v jednom“, které razantně snižuje složitost zapojení. Díky integrované logice s 10 funkcemi a mimořádně širokému rozsahu časování od 0,1 sekundy do 10 dní dokáže nahradit většinu jednoúčelových časovačů v domácnostech i průmyslu. Zcela klíčový je univerzální vstup napájení 12–240 V AC/DC, který automaticky zpracuje nízké napětí z průmyslových zdrojů i klasických 230 V ze sítě. S jedním spínacím/přepínacím kontaktem 16 A / 4000 VA navíc bezpečně uřídíte ventilátory, topná tělesa, čerpadla i složité sekvence světel — to vše s požadavkem na šířku pouhého 1 modulu.
Klíčové parametry a jejich přínos v praxi
10 přednastavených logických funkcí — Zahrnuje zpožděné sepnutí, zpožděné vypnutí, blikač, cyklovač, generátor impulsu i reakci na řídicí kontakt.
Extrémní rozsah časování (0,1 s až 10 dní) — Zvládne bleskové impulsy pro otevírání dveří i dlouhé úseky pro zavlažovací systémy a osvětlení.
Univerzální napájení 12–240 V AC/DC — Automaticky detekuje vstupní napětí, minimalizuje skladové zásoby a předchází omylům při montáži.
Zatížitelnost kontaktu 16 A / 4000 VA — Eliminuje potřebu dalších posilovacích stykačů pro většinu jednofázových odporových zátěží.
Ovládací vstup (svorka S) — Umožňuje spouštět nastavené programy externím tlačítkem, vypínačem nebo nadřazeným řídicím systémem.
Kompaktní šířka 1 modul (18 mm) — Perfektně pasuje na standardizovanou lištu TH-35 a uspoří cenné místo v těsných rozvodnicích.
Přehledná LED signalizace — Dvě stavové diody okamžitě informují o přítomnosti síťového napětí a aktuálním stavu výstupního kontaktu.
Vysoká mechanická a elektrická životnost — Garantovaná trvanlivost přes 50 000 sepnutí při plné zátěži 16 A znamená dlouhodobě bezúdržbový chod.
Přesnost a ergonomie od prvního spuštění
Profesionální komponenty se nepoznají jen podle parametrů, ale také podle toho, jak rychle a bezchybně se dají v rozvaděči uvést do provozu. Čelní panel modulu ORNO je proto navržen s ohledem na maximální přehlednost. Konfigurace požadovaného režimu i času probíhá pomocí tří zapuštěných otočných potenciometrů. Vrchním voličem vyberete jednu z deseti logických funkcí (A–J), středním určíte základní rozsah času (od zlomků vteřiny po dny) a spodním plynule provedete přesné doladění v rozmezí 10–100 % daného rozsahu. Spuštění i servis jsou navíc usnadněny díky stavovým LED indikátorům — zelená kontrolka potvrdí správné napájení řídicího obvodu, zatímco červená bezprostředně hlásí pracovní stav výstupního kontaktu.
Spolehlivý výkon a široká napěťová kompatibilita
Základním kamenem výkonové části je vysoce kvalitní elektromechanický kontakt (slitina AgSnO2) s vynikající odolností proti opalování obloukem. Díky maximální spínací kapacitě 4000 VA přístroj zvládne přímé spínání středně silných ohřevů a motorů bez nutnosti přidávat dodatečný drahý stykač. Vůbec největší devíza tohoto relé ale tkví v jeho univerzálním spínaném zdroji na vstupu. Ať už integrujete relé do přístupového systému s nízkonapěťovou úrovní 12 V DC, automatizace pro těžký průmysl na 24 V DC, nebo do standardního obvodu chytré domácnosti na 230 V AC (50/60 Hz), přístroj si poradí s mimořádně nízkou vlastní spotřebou do 1,5 W.
Inovace a logika v reálných scénářích
Díky 10 konfigurovatelným režimům a podpoře nezávislého řídicího vstupu (svorka S) je využití modulu prakticky neomezené napříč segmenty. V komerčních a průmyslových aplikacích (B2B) relé dominuje při řešení sekvenčních startů technologií. Nastavením Zpožděného sepnutí efektivně spustíte masivní čerpadla nebo kompresory v přesných časových odstupech, a tím drasticky zredukujete náběhové proudové rázy v síti. Modul rovněž funguje jako symetrický i asymetrický Cyklovač, což údržba hal uplatní při periodickém chodu odvětrávacích turbín nebo míchacích mechanismů. V klasických domácnostech (B2C) představuje záchranu při automatizaci chodu sociálních zařízení. Typicky využívá funkci Zpožděného vypnutí ovládaného kontaktem S. Jakmile vejdete do koupelny a rozsvítíte (svorka S dostane povel), rozběhne se ventilátor. Po vypnutí světla (odstranění povelu) ho však relé nechá aktivní ještě vámi nastavených 15 minut, čímž spolehlivě odvede veškerou vlhkost i zápach, aniž byste na něj museli pamatovat.
Pro koho je produkt určený
Vzhledem ke komplexnosti logických režimů se jedná primárně o přístroj navržený pro kvalifikované odborníky s elektrotechnickým vzděláním.
Elektromontážní firmy a elektrikáři: Najdou v něm dokonalý univerzální díl pro servis a montáže. S jedním produktem pokrývají desítky specifických úloh (12/230 V, zpoždění, cyklovače, generátory impulzů), čímž řeší nenadálé požadavky klientů bez nutnosti cesty do velkoobchodu.
Výrobci jednoúčelových strojů a OEM: Integrují spolehlivý normovaný prvek na DIN lištu s extrémně přesným časováním a jednotným řešením pro mezinárodní napěťové normy.
Nároční provozovatelé a správci budov: Využijí jej k sestavení chytré mikrologiky (pohony vrat, zvonky, doběhy osvětlení a klimatizace), pro kterou je nasazení programovatelného PLC automatu neadekvátně drahé a komplikované.
Technické specifikace
Typ přístroje: Multifunkční časové relé — Komponenta pro komplexní řízení logiky, časování a sekvenční spouštění.
Počet logických funkcí: 10 režimů — Včetně zpožděného rozběhu, zpožděného návratu, cyklovačů a generátoru impulzů.
Celkový rozsah časování: 0,1 s až 10 dní — Široké a jemně nastavitelné spektrum rozdělené do 80 praktických dílčích rozsahů.
Jmenovité napájecí napětí (A1, A2): 12–240 V AC/DC (50/60 Hz) — Univerzální zpracování vstupního proudu bez ohledu na charakter obvodu.
Vlastní klidová spotřeba: Max. 1,5 VA (při AC) / 1,5 W (při DC) — Nezatěžuje bateriové systémy ani nepřehřívá rozvodnici.
Konfigurace a typ kontaktů: 1× přepínací kontakt (1P / SPDT / 1CO) — Umožňuje současně řídit spuštění jednoho a vypnutí druhého okruhu.
Materiál styku: AgSnO2 — Průmyslový standard zaručující zvýšenou odolnost proti opotřebení elektrickým obloukem.
Jmenovité zatížení kontaktů: 16 A (pro napětí 250 V AC nebo 24 V DC) — Vysoká kapacita dostačující pro přímé spínání spotřebičů.
Maximální spínaný výkon: 4 000 VA — Garance bezproblémového chodu topných i středně výkonných indukčních zátěží.
Přesnost dodržení nastaveného času: ± 5 % z finální hodnoty — Zajišťuje stabilní a opakovatelné procesy i ve fluktuujících teplotách.
Montáž a uchycení: DIN lišta (TH-35 / 35 mm) — Rychlý, normovaný a zcela bezšroubový způsob mechanické instalace.
Fyzická šířka v rozvaděči: 1 modul (cca 18 mm) — Přesné lícování do těsných prostor s ostatními jističi a jisticími prvky.
Průřez vodičů pro připojení: Max. 2,5 mm² — Spolehlivé a trvanlivé dotažení masivnějších plných drátů i ohebných slaněných lican.
Ochrana a odolnost: Stupeň krytí IP20 (dle normy ČSN EN 60529) — Vyžaduje montáž do suchého a izolovaného uzavřeného rozvaděče.
FAQ — Časté otázky zákazníků
1. Lze multifunkční relé řídit 24V zdrojem, ale spínat skrze něj výkonový 230V obvod? Rozhodně ano, toto je jeden z primárních účelů tohoto relé. Napájecí cívka (vstupní svorky A1 a A2) je vnitřně galvanicky plně oddělena od výstupních pracovních kontaktů (svorky 15, 16 a 18). Řízení tak bez problému zvládnete bezpečným malým napětím 24 V, zatímco na výstupu bude protékat silnoproudých 230 V.
2. Musím do zapojení vždy integrovat řídicí svorku s označením „S“? Nemusíte. Řídicí kontakt (svorka S) přijímá externí impulsy a uplatní se pouze u logických funkcí, které s ním aktivně počítají (typicky např. zpožděné vypnutí světla nebo impulzní startéry). Pakliže na potenciometru zvolíte funkci typu zpožděný rozběh při startu napájení, svorka S zůstane jednoduše prázdná a nezapojená.
3. Jak jednoduše nastavím automatický doběh u koupelnového odtahu? Na vrchním potenciometru vyberete logickou funkci "R" (zpožděné vypnutí ovládané vnějším zestykem). Na hlavní vstup svorky S přivedete signálovou fázi od hlavního vypínače koupelnového světla. Po rozsvícení ihned sepne ventilátor. Jakmile zhasnete, ventilátor se nevypne, ale poběží přesně ten dodatečný čas, který jste si nastavili středním a spodním budíkem.
4. Dochází u tohoto relé k uložení rozpracovaného cyklu při výpadku elektrické energie? Elektromechanické relé tohoto druhu nedisponuje žádnou vnitřní bateriovou pamětí pro časování. Ztrátou napětí na hlavních vstupních svorkách (A1, A2) dojde k tvrdému resetu vnitřního logického procesoru. Po znovunahození jističů relé započne plnit svou nastavenou funkci absolutně od začátku.
5. Lze s tímto produktem navrhnout plynulý cyklovač, např. 5 sekund běh a 5 sekund pauza? Ano, k tomuto scénáři slouží dva vyhrazené režimy symetrické cyklické práce (funkce označené jako Bi a Bp). Zvolením těchto módů a nastavením potenciometru na 5vteřinový interval vytvoříte absolutně spolehlivý pravidelný asynchronní cyklovač, který udrží stroj v rytmickém chodu, dokud relé cíleně neodpojíte od sítě.
6. Může mi zařízení posloužit jako obyčejné hloupé propojovací relé? Samozřejmě. Výrobce do hardwaru zakomponoval i trvalé servisní stavy. Když na předním panelu natočíte potenciometr do krajní pozice "ON" (trvalé sepnutí), nebo do pozice "OFF" (trvalé rozpojení), logický procesor ignoruje veškeré časovací příkazy a relé se začne chovat jako jednoduchý statický stykač či přerušovač obvodu.
7. Kde a jak konkrétně přístroj bezpečně fyzicky ukotvím? Veškerá montáž probíhá zacvaknutím pomocí masivních zadních klipů přímo na plechovou nosnou DIN lištu typu TH-35, kterou naleznete na dně každého normovaného elektrického rozvaděče. Montáž nevyžaduje žádné vrty ani šrouby do šasi. Šroubovák PZ1 využijete až pro konečné bezpečné dotažení pevných svorek s vloženými vodiči.
8. Lze k externí řídicí svorce (S) připojit spínač, ve kterém svítí malá doutnavka (orientační LED)? Tuto praxi nedoporučujeme a vyhněte se jí. Orientační LED prvky a doutnavky, jež jsou paralelně umístěny v tělech moderních vypínačů, propouštějí mikroproudy neustále. Extrémně citlivý procesor v relé tento malý svodový proud vyhodnotí jako trvalý řídicí signál a může spustit logickou funkci v ten nejméně vhodný moment. Použijte standardní vypínač bez signálky.
Relé časové ORNO OR-PRE-472/UNI 12-240VAC/DC na DIN lištu
Univerzální modul pro každou elektroinstalaci
Při návrhu a realizaci složitějších řídicích obvodů instalatéři často naráží na problém s nedostatečnou flexibilitou prvků. Nutnost objednávat a skladovat různé typy relé pro odlišná provozní napětí (12 V vs. 230 V) nebo pro odlišné logické úlohy (zpožděný start vs. cyklovač) celý projekt zbytečně prodražuje a zdržuje. Absence univerzálního a spolehlivého modulu s přesným časováním pak může vést k nutnosti použít kaskádu několika jednofunkčních prvků, což plýtvá drahocenným prostorem.
Multifunkční časové relé ORNO OR-PRE-472/UNI přináší řešení typu „vše v jednom“, které razantně snižuje složitost zapojení. Díky integrované logice s 10 funkcemi a mimořádně širokému rozsahu časování od 0,1 sekundy do 10 dní dokáže nahradit většinu jednoúčelových časovačů v domácnostech i průmyslu. Zcela klíčový je univerzální vstup napájení 12–240 V AC/DC, který automaticky zpracuje nízké napětí z průmyslových zdrojů i klasických 230 V ze sítě. S jedním spínacím/přepínacím kontaktem 16 A / 4000 VA navíc bezpečně uřídíte ventilátory, topná tělesa, čerpadla i složité sekvence světel — to vše s požadavkem na šířku pouhého 1 modulu.
Klíčové parametry a jejich přínos v praxi
10 přednastavených logických funkcí — Zahrnuje zpožděné sepnutí, zpožděné vypnutí, blikač, cyklovač, generátor impulsu i reakci na řídicí kontakt.
Extrémní rozsah časování (0,1 s až 10 dní) — Zvládne bleskové impulsy pro otevírání dveří i dlouhé úseky pro zavlažovací systémy a osvětlení.
Univerzální napájení 12–240 V AC/DC — Automaticky detekuje vstupní napětí, minimalizuje skladové zásoby a předchází omylům při montáži.
Zatížitelnost kontaktu 16 A / 4000 VA — Eliminuje potřebu dalších posilovacích stykačů pro většinu jednofázových odporových zátěží.
Ovládací vstup (svorka S) — Umožňuje spouštět nastavené programy externím tlačítkem, vypínačem nebo nadřazeným řídicím systémem.
Kompaktní šířka 1 modul (18 mm) — Perfektně pasuje na standardizovanou lištu TH-35 a uspoří cenné místo v těsných rozvodnicích.
Přehledná LED signalizace — Dvě stavové diody okamžitě informují o přítomnosti síťového napětí a aktuálním stavu výstupního kontaktu.
Vysoká mechanická a elektrická životnost — Garantovaná trvanlivost přes 50 000 sepnutí při plné zátěži 16 A znamená dlouhodobě bezúdržbový chod.
Přesnost a ergonomie od prvního spuštění
Profesionální komponenty se nepoznají jen podle parametrů, ale také podle toho, jak rychle a bezchybně se dají v rozvaděči uvést do provozu. Čelní panel modulu ORNO je proto navržen s ohledem na maximální přehlednost. Konfigurace požadovaného režimu i času probíhá pomocí tří zapuštěných otočných potenciometrů. Vrchním voličem vyberete jednu z deseti logických funkcí (A–J), středním určíte základní rozsah času (od zlomků vteřiny po dny) a spodním plynule provedete přesné doladění v rozmezí 10–100 % daného rozsahu. Spuštění i servis jsou navíc usnadněny díky stavovým LED indikátorům — zelená kontrolka potvrdí správné napájení řídicího obvodu, zatímco červená bezprostředně hlásí pracovní stav výstupního kontaktu.
Spolehlivý výkon a široká napěťová kompatibilita
Základním kamenem výkonové části je vysoce kvalitní elektromechanický kontakt (slitina AgSnO2) s vynikající odolností proti opalování obloukem. Díky maximální spínací kapacitě 4000 VA přístroj zvládne přímé spínání středně silných ohřevů a motorů bez nutnosti přidávat dodatečný drahý stykač. Vůbec největší devíza tohoto relé ale tkví v jeho univerzálním spínaném zdroji na vstupu. Ať už integrujete relé do přístupového systému s nízkonapěťovou úrovní 12 V DC, automatizace pro těžký průmysl na 24 V DC, nebo do standardního obvodu chytré domácnosti na 230 V AC (50/60 Hz), přístroj si poradí s mimořádně nízkou vlastní spotřebou do 1,5 W.
Inovace a logika v reálných scénářích
Díky 10 konfigurovatelným režimům a podpoře nezávislého řídicího vstupu (svorka S) je využití modulu prakticky neomezené napříč segmenty. V komerčních a průmyslových aplikacích (B2B) relé dominuje při řešení sekvenčních startů technologií. Nastavením Zpožděného sepnutí efektivně spustíte masivní čerpadla nebo kompresory v přesných časových odstupech, a tím drasticky zredukujete náběhové proudové rázy v síti. Modul rovněž funguje jako symetrický i asymetrický Cyklovač, což údržba hal uplatní při periodickém chodu odvětrávacích turbín nebo míchacích mechanismů. V klasických domácnostech (B2C) představuje záchranu při automatizaci chodu sociálních zařízení. Typicky využívá funkci Zpožděného vypnutí ovládaného kontaktem S. Jakmile vejdete do koupelny a rozsvítíte (svorka S dostane povel), rozběhne se ventilátor. Po vypnutí světla (odstranění povelu) ho však relé nechá aktivní ještě vámi nastavených 15 minut, čímž spolehlivě odvede veškerou vlhkost i zápach, aniž byste na něj museli pamatovat.
Pro koho je produkt určený
Vzhledem ke komplexnosti logických režimů se jedná primárně o přístroj navržený pro kvalifikované odborníky s elektrotechnickým vzděláním.
Elektromontážní firmy a elektrikáři: Najdou v něm dokonalý univerzální díl pro servis a montáže. S jedním produktem pokrývají desítky specifických úloh (12/230 V, zpoždění, cyklovače, generátory impulzů), čímž řeší nenadálé požadavky klientů bez nutnosti cesty do velkoobchodu.
Výrobci jednoúčelových strojů a OEM: Integrují spolehlivý normovaný prvek na DIN lištu s extrémně přesným časováním a jednotným řešením pro mezinárodní napěťové normy.
Nároční provozovatelé a správci budov: Využijí jej k sestavení chytré mikrologiky (pohony vrat, zvonky, doběhy osvětlení a klimatizace), pro kterou je nasazení programovatelného PLC automatu neadekvátně drahé a komplikované.
Technické specifikace
Typ přístroje: Multifunkční časové relé — Komponenta pro komplexní řízení logiky, časování a sekvenční spouštění.
Počet logických funkcí: 10 režimů — Včetně zpožděného rozběhu, zpožděného návratu, cyklovačů a generátoru impulzů.
Celkový rozsah časování: 0,1 s až 10 dní — Široké a jemně nastavitelné spektrum rozdělené do 80 praktických dílčích rozsahů.
Jmenovité napájecí napětí (A1, A2): 12–240 V AC/DC (50/60 Hz) — Univerzální zpracování vstupního proudu bez ohledu na charakter obvodu.
Vlastní klidová spotřeba: Max. 1,5 VA (při AC) / 1,5 W (při DC) — Nezatěžuje bateriové systémy ani nepřehřívá rozvodnici.
Konfigurace a typ kontaktů: 1× přepínací kontakt (1P / SPDT / 1CO) — Umožňuje současně řídit spuštění jednoho a vypnutí druhého okruhu.
Materiál styku: AgSnO2 — Průmyslový standard zaručující zvýšenou odolnost proti opotřebení elektrickým obloukem.
Jmenovité zatížení kontaktů: 16 A (pro napětí 250 V AC nebo 24 V DC) — Vysoká kapacita dostačující pro přímé spínání spotřebičů.
Maximální spínaný výkon: 4 000 VA — Garance bezproblémového chodu topných i středně výkonných indukčních zátěží.
Přesnost dodržení nastaveného času: ± 5 % z finální hodnoty — Zajišťuje stabilní a opakovatelné procesy i ve fluktuujících teplotách.
Montáž a uchycení: DIN lišta (TH-35 / 35 mm) — Rychlý, normovaný a zcela bezšroubový způsob mechanické instalace.
Fyzická šířka v rozvaděči: 1 modul (cca 18 mm) — Přesné lícování do těsných prostor s ostatními jističi a jisticími prvky.
Průřez vodičů pro připojení: Max. 2,5 mm² — Spolehlivé a trvanlivé dotažení masivnějších plných drátů i ohebných slaněných lican.
Ochrana a odolnost: Stupeň krytí IP20 (dle normy ČSN EN 60529) — Vyžaduje montáž do suchého a izolovaného uzavřeného rozvaděče.
FAQ — Časté otázky zákazníků
1. Lze multifunkční relé řídit 24V zdrojem, ale spínat skrze něj výkonový 230V obvod? Rozhodně ano, toto je jeden z primárních účelů tohoto relé. Napájecí cívka (vstupní svorky A1 a A2) je vnitřně galvanicky plně oddělena od výstupních pracovních kontaktů (svorky 15, 16 a 18). Řízení tak bez problému zvládnete bezpečným malým napětím 24 V, zatímco na výstupu bude protékat silnoproudých 230 V.
2. Musím do zapojení vždy integrovat řídicí svorku s označením „S“? Nemusíte. Řídicí kontakt (svorka S) přijímá externí impulsy a uplatní se pouze u logických funkcí, které s ním aktivně počítají (typicky např. zpožděné vypnutí světla nebo impulzní startéry). Pakliže na potenciometru zvolíte funkci typu zpožděný rozběh při startu napájení, svorka S zůstane jednoduše prázdná a nezapojená.
3. Jak jednoduše nastavím automatický doběh u koupelnového odtahu? Na vrchním potenciometru vyberete logickou funkci "R" (zpožděné vypnutí ovládané vnějším zestykem). Na hlavní vstup svorky S přivedete signálovou fázi od hlavního vypínače koupelnového světla. Po rozsvícení ihned sepne ventilátor. Jakmile zhasnete, ventilátor se nevypne, ale poběží přesně ten dodatečný čas, který jste si nastavili středním a spodním budíkem.
4. Dochází u tohoto relé k uložení rozpracovaného cyklu při výpadku elektrické energie? Elektromechanické relé tohoto druhu nedisponuje žádnou vnitřní bateriovou pamětí pro časování. Ztrátou napětí na hlavních vstupních svorkách (A1, A2) dojde k tvrdému resetu vnitřního logického procesoru. Po znovunahození jističů relé započne plnit svou nastavenou funkci absolutně od začátku.
5. Lze s tímto produktem navrhnout plynulý cyklovač, např. 5 sekund běh a 5 sekund pauza? Ano, k tomuto scénáři slouží dva vyhrazené režimy symetrické cyklické práce (funkce označené jako Bi a Bp). Zvolením těchto módů a nastavením potenciometru na 5vteřinový interval vytvoříte absolutně spolehlivý pravidelný asynchronní cyklovač, který udrží stroj v rytmickém chodu, dokud relé cíleně neodpojíte od sítě.
6. Může mi zařízení posloužit jako obyčejné hloupé propojovací relé? Samozřejmě. Výrobce do hardwaru zakomponoval i trvalé servisní stavy. Když na předním panelu natočíte potenciometr do krajní pozice "ON" (trvalé sepnutí), nebo do pozice "OFF" (trvalé rozpojení), logický procesor ignoruje veškeré časovací příkazy a relé se začne chovat jako jednoduchý statický stykač či přerušovač obvodu.
7. Kde a jak konkrétně přístroj bezpečně fyzicky ukotvím? Veškerá montáž probíhá zacvaknutím pomocí masivních zadních klipů přímo na plechovou nosnou DIN lištu typu TH-35, kterou naleznete na dně každého normovaného elektrického rozvaděče. Montáž nevyžaduje žádné vrty ani šrouby do šasi. Šroubovák PZ1 využijete až pro konečné bezpečné dotažení pevných svorek s vloženými vodiči.
8. Lze k externí řídicí svorce (S) připojit spínač, ve kterém svítí malá doutnavka (orientační LED)? Tuto praxi nedoporučujeme a vyhněte se jí. Orientační LED prvky a doutnavky, jež jsou paralelně umístěny v tělech moderních vypínačů, propouštějí mikroproudy neustále. Extrémně citlivý procesor v relé tento malý svodový proud vyhodnotí jako trvalý řídicí signál a může spustit logickou funkci v ten nejméně vhodný moment. Použijte standardní vypínač bez signálky.
