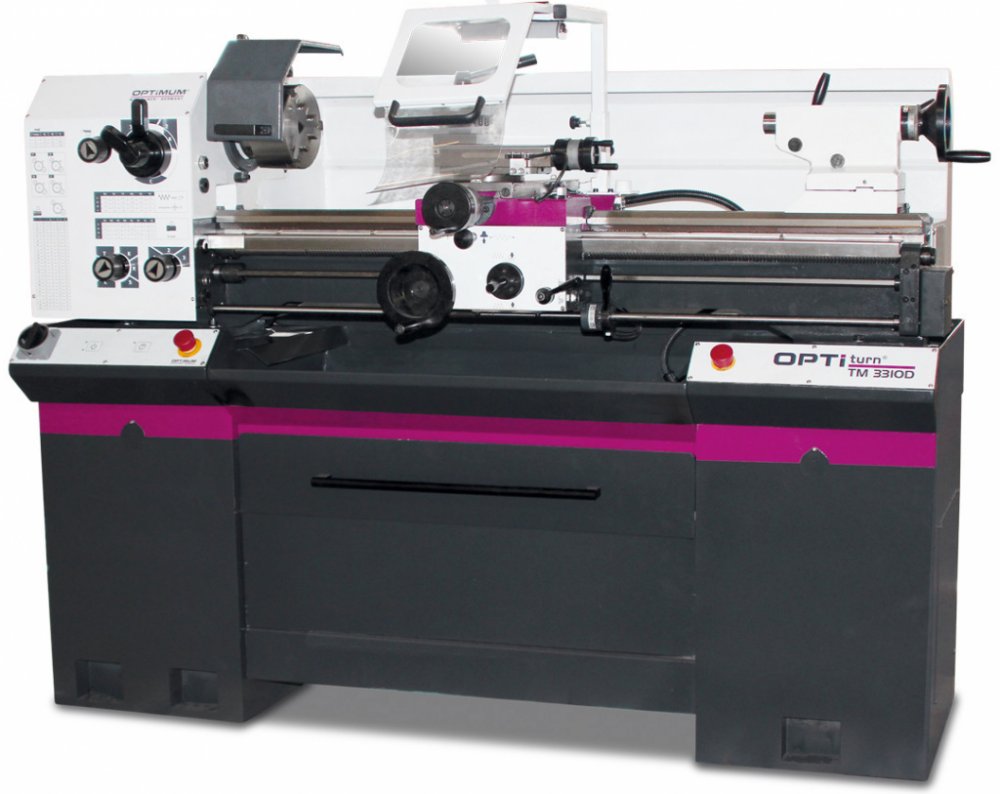

OPTIturn TM 3310

Profesionální technologie pro mechaniky
Hlavní přednosti

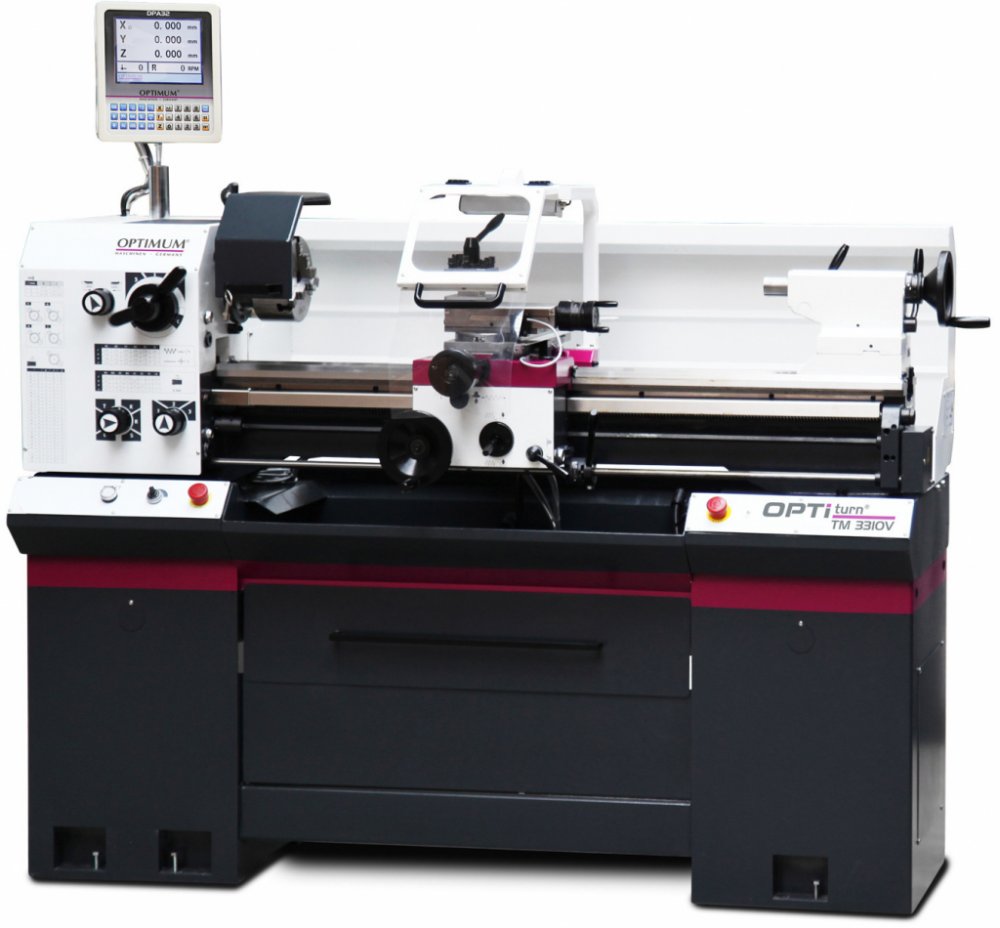

Soustruh OPTIturn OPTIMUM® TM 3310V představuje moderní pojetí klasického obráběcího stroje, který kombinuje robustní mechaniku s pokročilou elektronikou. Hlavním lákadlem je plynulá regulace otáček řízená frekvenčním měničem Lenze, která umožňuje nastavit ideální řeznou rychlost bez nutnosti zastavování stroje. Spolu s 3-osým digitálním odměřováním DPA 32 eliminujete chyby při odečítání z nonia a dosáhnete naprosté přesnosti u každého obrobku. Stroj vyniká tuhostí díky 470 kg šedé litiny a kaleným vodicím drahám, což zajišťuje minimální vibrace a house-proud povrch i při náročném hrubování. TM 3310V je ideální volbou pro výrobu přesných hřídelí, metrických závitů, opravy strojních součástí i precizní lícování v nástrojárnách.
01
Vario systém
Plynulá regulace otáček (14–2800 ot/min) dovoluje přesné nastavení řezných podmínek pro různé materiály i průměry.
02
Odměřování DPA 32
Digitální systém s vysokým rozlišením šetří čas při měření a radikálně zvyšuje přesnost soustružení.
03
Elektrická brzda
Výkonný motor je vybaven elektrickou brzdou pro okamžité zastavení vřetene, což zvyšuje efektivitu i bezpečnost.
04
Upínání Camlock
Systém Camlock DIN ISO 702-2 č. 4 umožňuje bleskovou a přesnou výměnu sklíčidel bez zdlouhavého centrování.
05
Tichý a stabilní chod
Vřeteno je uloženo v nastavitelných přesných kuželíkových ložiskách s házivostí čela pod 0,015 mm.
06
Litinová konstrukce
Tuhé lože s vyztužením pohlcuje vibrace a zaručuje stabilitu geometrie stroje i při vysokém zatížení.

Oblasti použití
Využití
Přesná strojírenská výroba Výroba hřídelí do 1 000 mm Řezání metrických závitů Opravy zemědělské a automobilové techniky Vzdělávání v technických školách Nástrojárny a prototypové dílny Lícování ložiskových ploch Výroba čepů a pouzder

Technický list
Technické parametry
Točný průměr 330 mm Nad ložem Co to znamená? Maximální průměr materiálu, který můžete upnout. Nad suportem je točný průměr 216 mm.
330 mm je kapacita, která pokrývá většinu běžných dílenských úkolů, přírub a disků.
Vzdálenost hrotů 1 000 mm Pracovní délka Co to znamená? Maximální délka obrobku, který lze upnout mezi hroty (např. dlouhá hřídel).
Pracovní délka 1 000 mm řadí tento stroj mezi plnohodnotné dílenské soustruhy pro výrobu dlouhých dílů.
Otáčky vřetene 2 800 ot/min Plynulá regulace Co to znamená? Frekvenční měnič umožňuje měnit otáčky bez mechanického řazení, ideální pro hladký povrch.
Rozsah 14 až 2 800 ot/min je dostatečný pro vrtání velkými vrtáky i pro dokončovací práce drobných průměrů.
Hmotnost 470 kg Včetně podstavce Co to znamená? Poctivá váha je zárukou tuhosti. Stroj nevibruje a udržuje přesnost i při hlubokém záběru.
Váha 470 kg zajišťuje stabilitu celého soustavy vřeteník-lože-suport, což je klíčové pro přesné soustružení.
Vřeteník a pohon
Příkon motoru 1,5 kW (400 V)
Třífázový motor 1,5 kW ve spolupráci s frekvenčním měničem zajišťuje konstantní sílu i v nízkých otáčkách.
Průchod vřetene 38 mm
Vnitřní ø 38 mm dovoluje prostrčit tyčovinu vřeteníkem pro sériovou výrobu čepů a spojovacích součástí.
Upnutí / Kužel vřetene Camlock DIN ISO 702-2 č. 4 / MK 5
Camlock upínání zaručuje házivost pod 0,015 mm a bleskovou výměnu sklíčidel.
Posuvy a závitování
Závit metrický 0,4 – 10 mm/ot (26 stupňů)
Široký rozsah pro řezání závitů bez nutnosti manuální výměny kol pro běžná stoupání.
Posuv podélný / příčný 0,02–0,4 / 0,01–0,2 mm/ot
Velký počet stupňů posuvu zajišťuje ideální řeznou rychlost pro hrubování i dokončování povrchu.
Zdvih nožového suportu 90 mm
Nožový suport je otočný pro soustružení krátkých kuželů.
Konstrukce a rozměry
Kužel / Zdvih pinoly koníka MK 3 / 100 mm
Standardní kužel MK 3 umožňuje upnutí otočných hrotů a vrtacích sklíčidel.
Rozměry (ŠxVxH) 1 760 × 1 320 × 745 mm
Optimální rozměry pro profesionální dílny, které vyžadují 1m pracovní délku při zachování kompaktnosti.
Šířka lože 190 mm
Široké a žebrované lože ze šedé litiny minimalizuje prohnutí pod tlakem nástroje.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co najdete v zásilce
Rozsah dodávky
1
Soustruh OPTIturn TM 3310V
Včetně digitálního odměřování DPA32 a podstavce
1×
2
Tříčelisťové sklíčidlo Ø 160 mm
Upínací systém Camlock č. 4 pro přesné upnutí
1×
3
Čtyřstranný nožový držák
Pro nože se stopkou do 16 mm
1×
4
Pevný hrot MK 3 a redukční pouzdro
MK 5 / MK 3 pro koník a vřeteno
1×
5
Olejová náplň a sada kol
Včetně seřizovacího nářadí a LED osvětlení stroje
1×

Často kladené dotazy
Otázky a odpovědi
01Můžu soustruh zapojit do běžné 230V zásuvky?
Ne, tento profesionální model TM 3310V vyžaduje třífázové napájení 400 V. Je určen pro provoz v dílnách, kde je stabilita napájení klíčová pro výkon frekvenčního měniče a motoru.
02Jak funguje plynulá regulace otáček?
Otáčky regulujete jednoduše otočným voličem na ovládacím panelu. Aktuální hodnotu vidíte přímo na digitálním displeji. Stroj má navíc 6 mechanických rychlostních stupňů pro zajištění maximálního momentu v každém rozsahu.
03Je digitální odměřování DPA 32 v ceně?
Ano, model TM 3310V je dodáván s již namontovaným 3osým digitálním odměřováním DPA 32. Výrazně to zjednodušuje práci, eliminuje chyby a zrychluje produkci čepů a hřídelí.
04Co je to systém Camlock?
Jde o upínací systém sklíčidla pomocí čepů s excentrickým zámkem. Výměna sklíčidla trvá jen desítky sekund a zaručuje velmi vysokou přesnost usazení, což je klíčové pro házivost pod 0,015 mm.
️ Rada specialisty Tomek Nářadí:
Soustruh TM 3310V je "držák", který vás v dílně nezklame. Díky frekvenčnímu měniči si můžete dovolit soustružit čela velkých průměrů s plynulým zvyšováním otáček při postupu k ose, což zajišťuje perfektní povrch. Při instalaci doporučuji stroj dokonale vyrovnat na betonovém základě pomocí přesné strojní vodováhy – u stroje této délky (1 m mezi hroty) je to kritické pro souosost při soustružení dlouhých hřídelí. Nezapomeňte pravidelně kontrolovat olej v posuvové převodovce přes olejoznak, soustruh se vám odvděčí tichým chodem po celá desetiletí!
