OPTIturn TH 5630 D

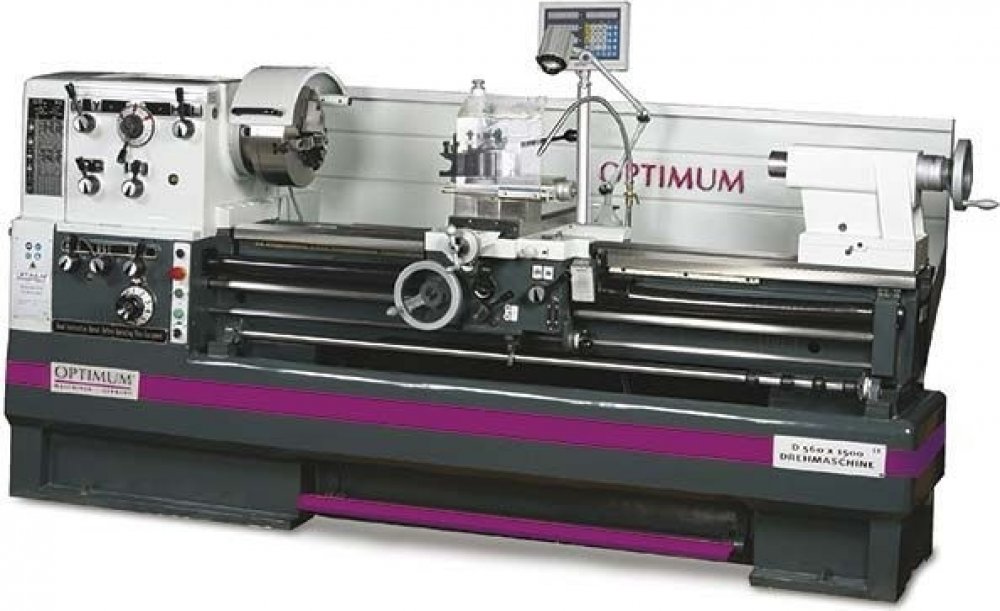

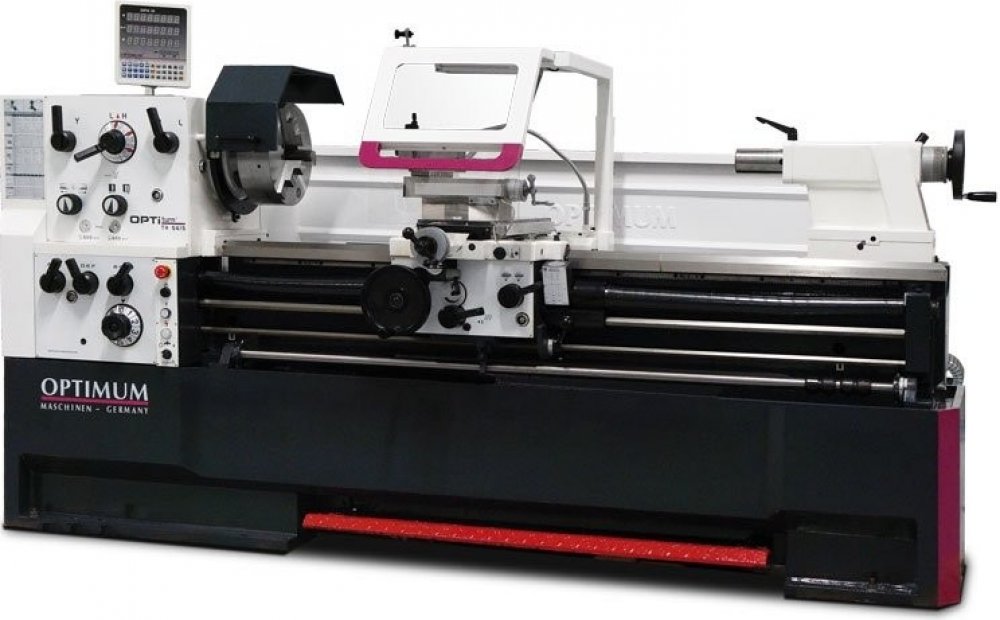

Kompletně vybavený soustruh v masivním provedení s digitálním odměřováním polohy. Vyznačuje se vysokou univerzálností, přesností a efektivitou při obrábění nejrůznějších materiálů. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Vodící plochy lože jsou kalené a broušené Vřeteník s kuželem MK7 je osazený upínáním Camlock ASA D 1 – 8“ Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích Broušená ozubená kola a hřídele pracují lázni s kontrolním olejoznakem Páky pro rychloposuv a změnu smyslu otáčení jsou umístěny přímo na suportové skříni Centrální mazání vodících ploch Koník s kuželem MK5 přestavitelný o ±13 mm Spouštěcí páka ovládá relé hlavního motoru s bezpečnostním řídícím napětím 24 V Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni Kryt sklíčidla s bezpečnostním spínačem Pracovní lampa 24 V s kloubovým ramenem Externí uzavřené chladící zařízení a dávkování média pomocí uzavíratelného ventilu Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru Rozvaděč je vybaven komponenty Siemens Digitální odměřování polohy se skleněnými pravítky a zobrazovačem DPA 2000 Nožový držák SWH 9 pro rychlou výměnu nástrojů Možnost provedení »VARIO« pro plynulou regulací otáček pomocí Vario jednotky Lenze 7,5 kW vč. montáže (volitelné příslušenství) 524 990 Kč Technická data Výška hrotu 280 mm Max. točný průměr nad ložem 560 mm Max. točný průměr nad suportem 350 mm Max. točný průměr bez můstku 788 mm Délka můstku 270 mm Vzdálenost mezi hroty 3010 mm Otáčky 25 – 1600 ot./min Otáčky - provedení Vario 10 – 2500 ot./min Plynulá změna otáček ne Počet rychlostních stupňů 12 Průchod vřetene 80 mm Kužel vřetene MK7 Provedení vřetene Camlock ASA D 1 - 8“ Posuv pinoly 180 mm Kužel pinoly koníka MK5 Posuv podélný 0,059– 1,646 mm/ot.( 35 ) Posuv příčný 0,020– 0,573 mm/ot.( 35 ) Max. posuv nožového suportu 130 mm Max. posuv příčného suportu 326 mm Závit metrický 0,2 –14 mm/ot.( 47 ) Závit palcový 2 –112 záv./1“( 60 ) Závit trapézový 4– 112 D.P.( 50 ) Závit modulový 0,1– 7 M.P.( 34 ) Příkon motoru chladícího čerpadla 100 W Příkon 7500 W Elektrické připojení 400 V Rozměry (š × v × h) 4340 × 1460 × 1150 mm Hmotnost 3000 kg
