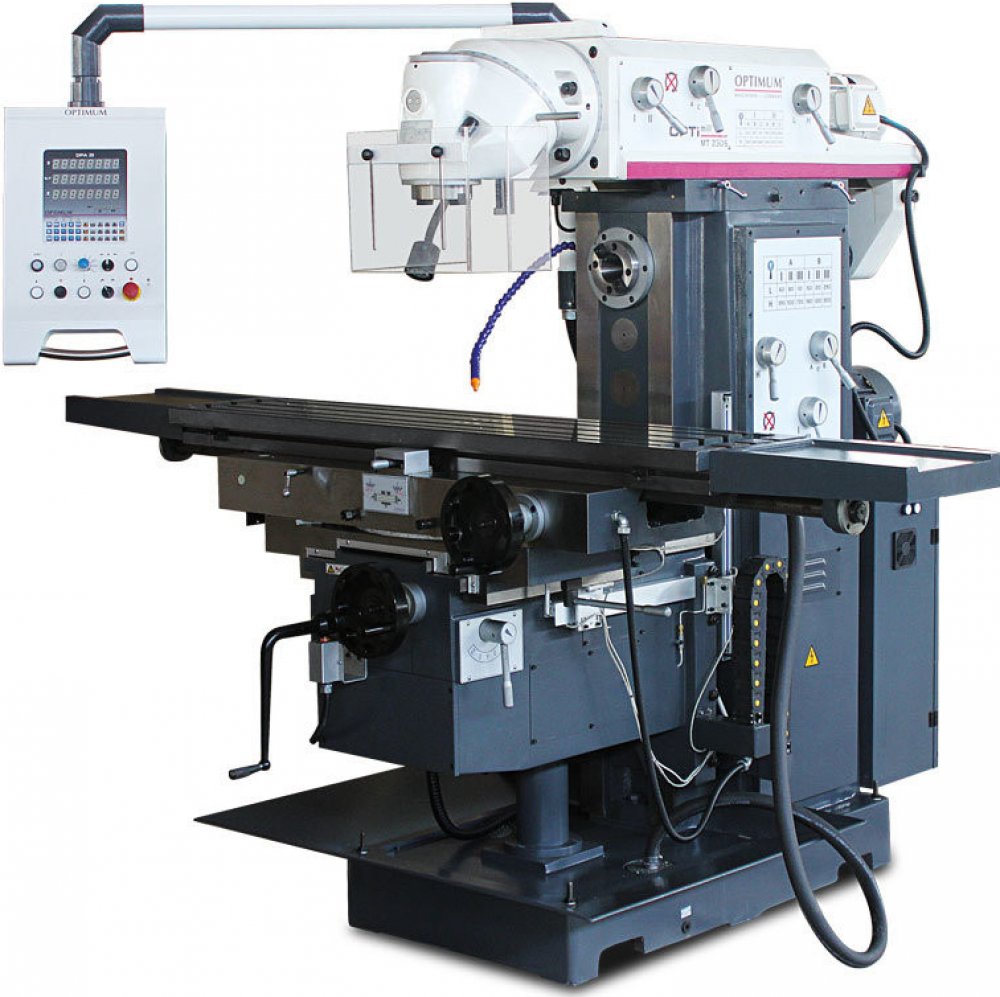

Optimum OPTImill MT 230 S

Univerzální použití
Robustní konstrukce stroje
Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod
Těžké, masivní provedení z kvalitní Meehanite litiny
Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
Centrální jednotka mazání
Velká ruční kola se stupnicí
LED pracovní lampa
Chladicí zařízení
Snadné ovládání ovládacích prvků
Stabilní, pravoúhlé vodící dráhy v ose Y
Strojní posuv stolu v ose X, Y a Z
Digitální odměřování polohy DPA 21
Strojní posuv poháněný servomotorem lze regulovat pomocí voliče na ovládacím panelu
Masivní a velký křížový stůl s přesně vybroušený povrchem, seříditelnými klínovými lištami a nastavitelnými koncovými dorazy
Horizontální frézovací poloha
Možnost práce v horizontální poloze s podpěrou, upínačem pro kotoučovou frézu
Frézovací hlava je otočná ve dvou osách, umožňuje tak nastavení v libovolném úhlu
Technická data
Max. průměr stopkové frézy25 mm
Max. průměr nožové hlavy160 mm
Vyložení290-910mm
Rozměry pracovního stolu1600×360mm
Max. zatížení stolu400 kg
T-drážky | počet3
T-drážky | velikost drážky18 mm
T-drážky | rozteč 80 mm
Kužel vřeteneISO50
Rozsah posuvu - osa X1300 mm
Rozsah strojního posuvu - osa X1220 mm
Rychlost strojního posuvu - osa X30 – 830 mm/min
Rychloposuv - osa X1200 mm/min
Rozsah posuvu - osa Y300 mm
Rozsah strojního posuvu - osa Y220 mm
Rychlost strojního posuvu - osa Y30 – 830 mm/min
Rychloposuv - osa Y800 mm/min
Rozsah posuvu - osa Z400 mm
Rozsah strojního posuvu - osa Z320 mm
Rychlost strojního posuvu - osa Z23 – 625 mm/min
Rychloposuv - osa Z600 mm/min
Otáčky60–1750ot/min
Počet rychlostních stupňů12
Min. vzdálenost vřetene a stolu190 mm
Max. vzdálenost vřetene a stolu590 mm
Úhel otáčení frézovací hlavy360 °
Výkon motoru horizontálního vřetene5500 W
Výkon motoru vertikálního vřetene4000 W
Výkon motoru chladícího čerpadla90 W
Příkon12000 W
Elektrické připojení400 V
Rozměry (š × v × h)2520×2030×2160mm
Hmotnost2800 kg
Rozsah dodávky
Upínací trn pro frézu ISO 50 / O 32 mm
Upínací trn pro frézu ISO 50 / O 27 mm
Upínací trn pro nožovou hlavu ISO 50 / O 40 mm
Redukční pouzdro ISO 50 (7:24) / MK 4
Horizontální i vertikální utahovací tyč M24
Seřizovací nářadí
