OPTIMUM OPTImill F 105

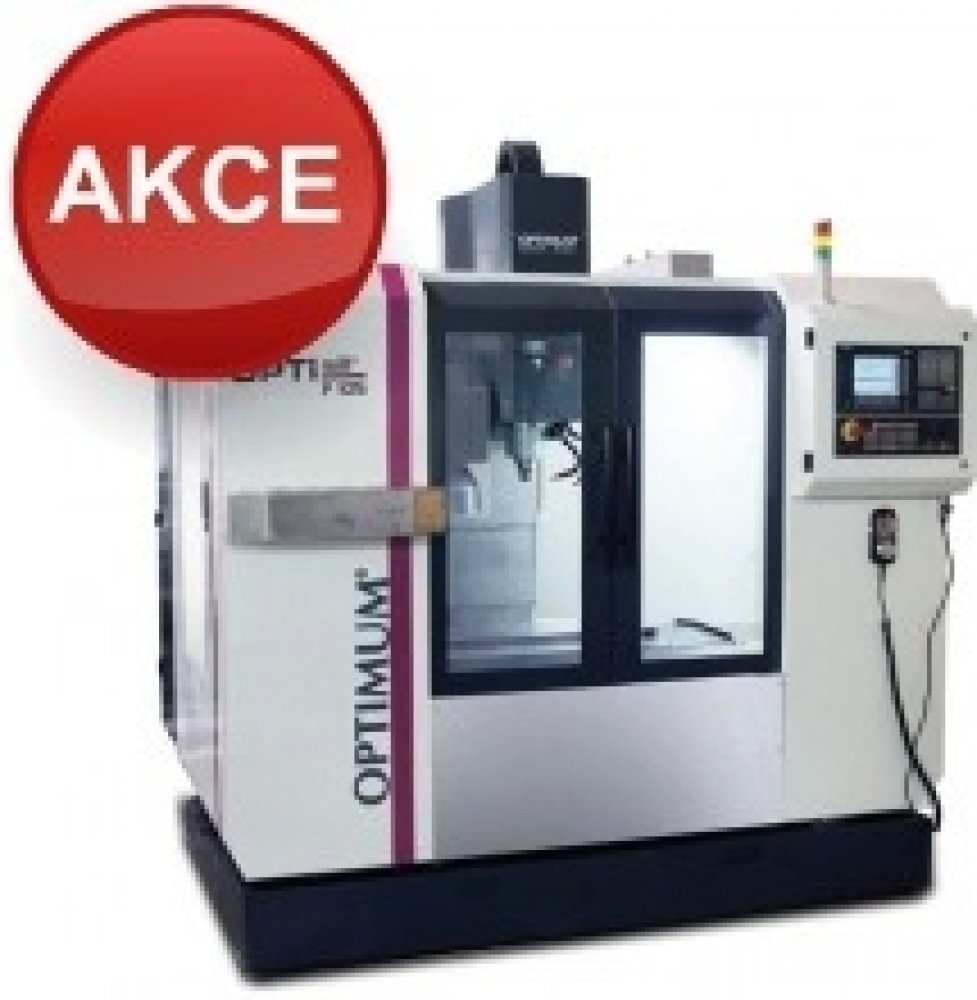

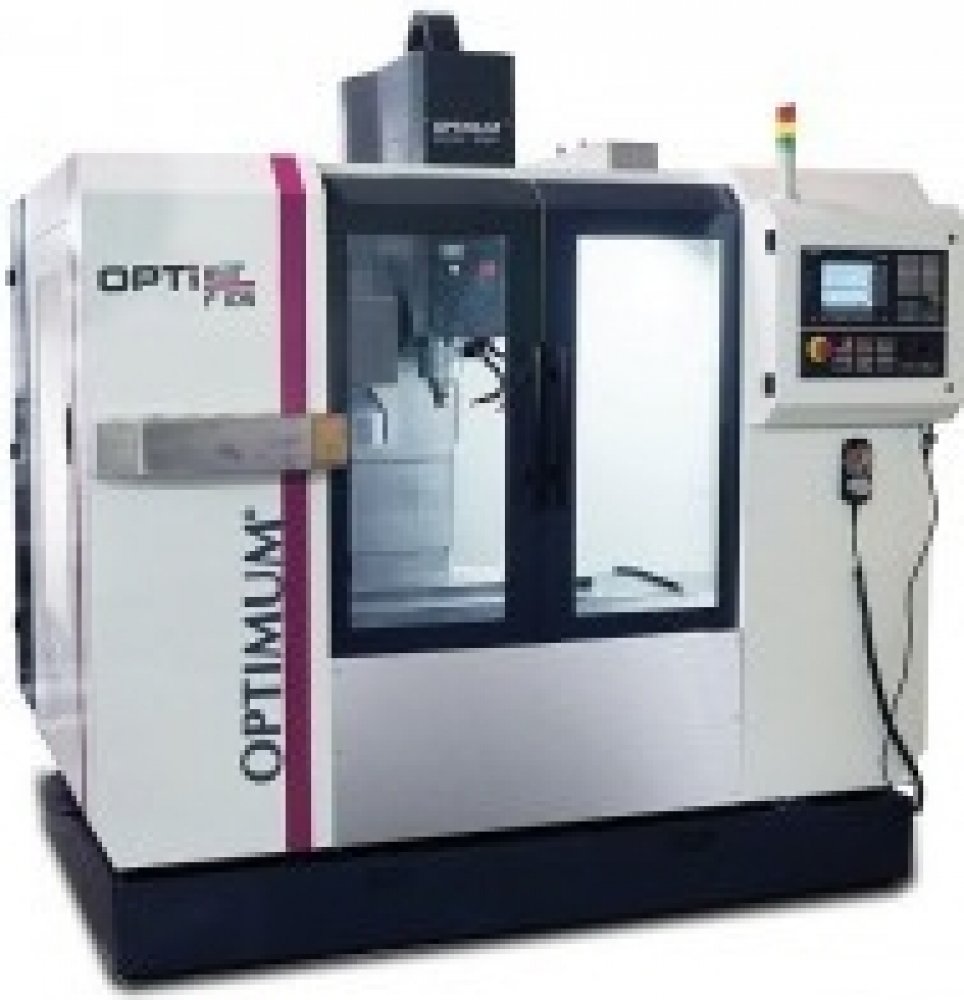

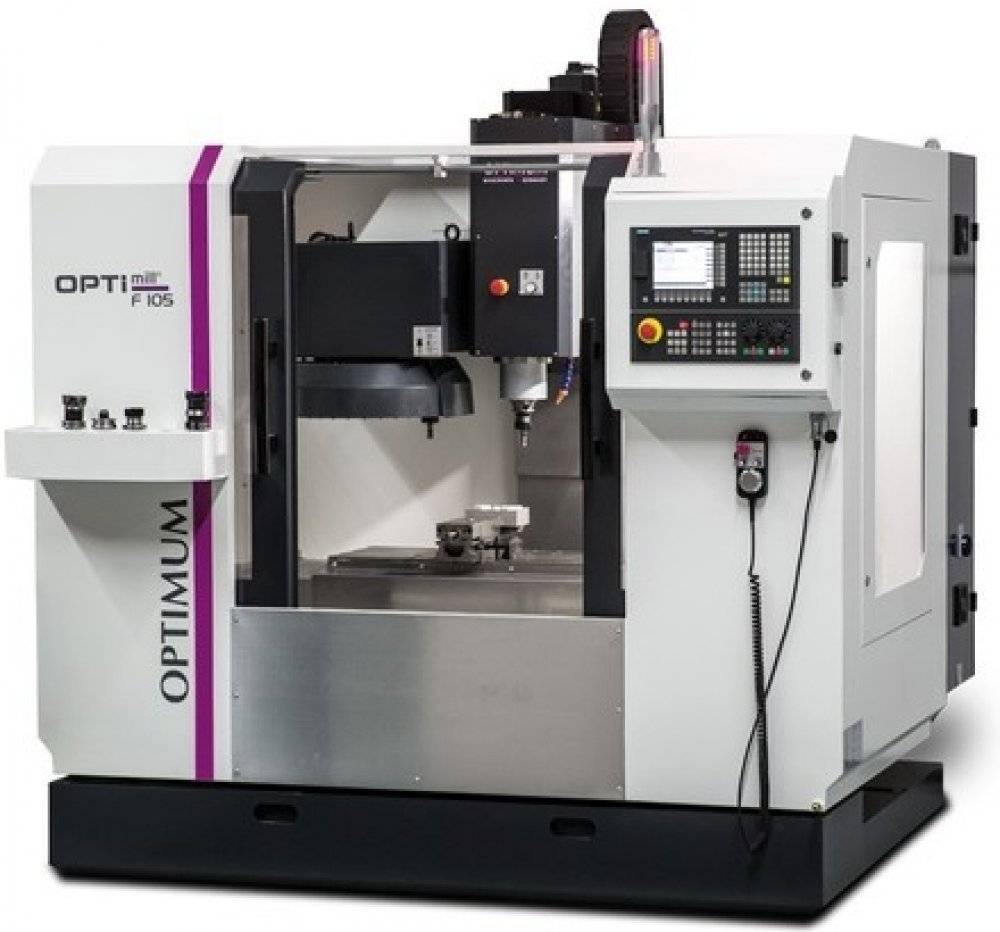

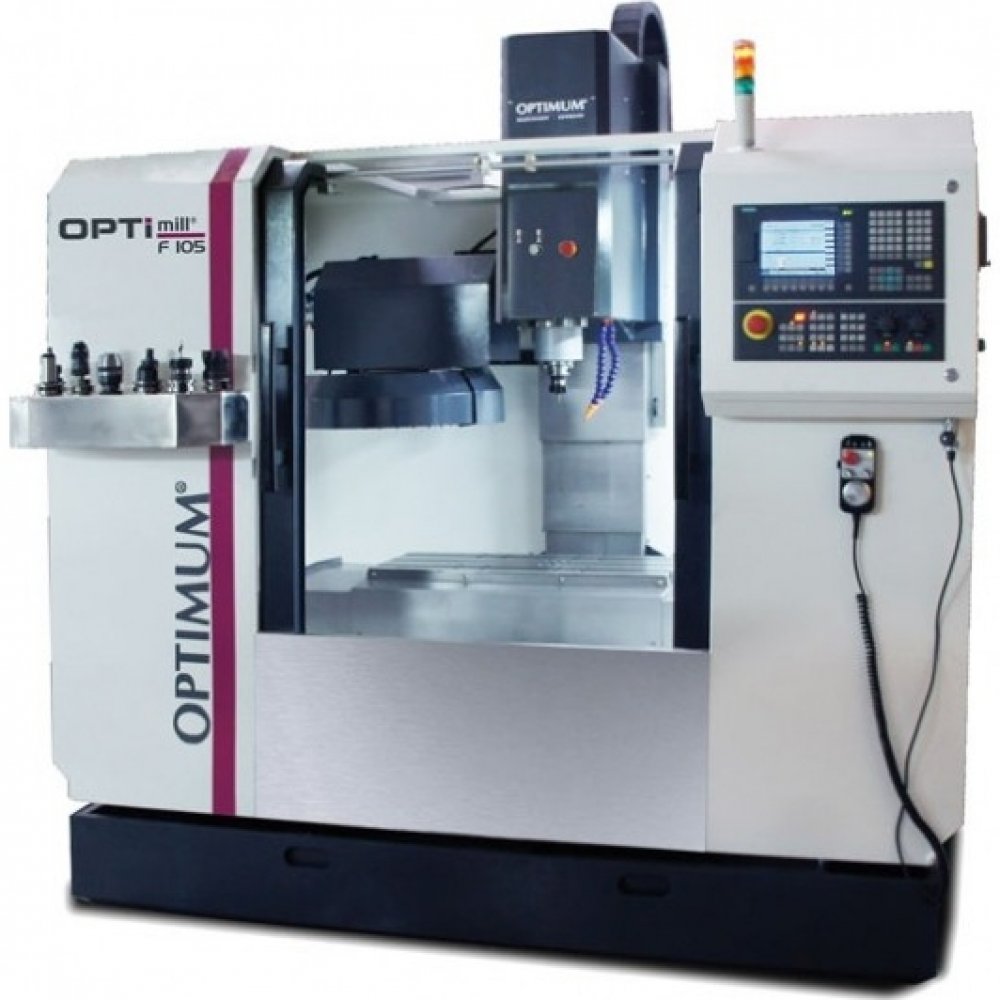

Optimum CNC frézka OPTImill F 105
Argumenty
Robustní provedení
Frézka je řízena řídícím systém Siemens Sinumerik 808D ADVANCED
Vřeteno je poháněné servomotorem Siemens
Karuselový výměník nástrojů – 12 pozic pro nástroje
Otáčky vřetene až 10 000 ot/min - při trvalém provozu musí být otáčky sníženy o 20 %
Všechna lineární vedení s kryty z ušlechtilé oceli
Automatická centrální jednotka mazání
LED osvětlení stroje
Chladicí zařízení s nádrží chladicí kapaliny o objemu 120 litrů
Výměna nástrojů probíhá automaticky nebo stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů)
Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou

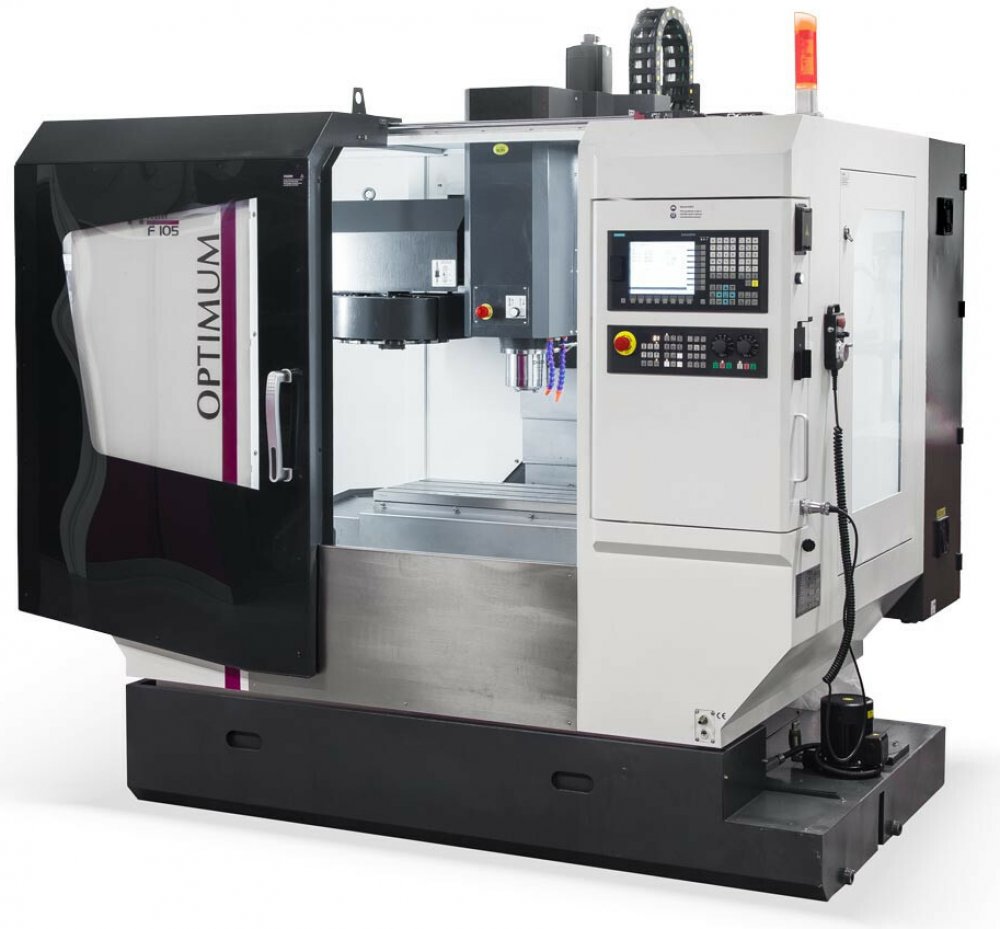

Velké přístupové dveře usnadňují čistění stroje a provádění údržby
Siemens servo motory v ose X, Y a Z
Včetně dvouleté Siemens záruky

Technická data
Řídící systém Sinumerik 808D ADVANCED
Max. průměr stopkové frézy 35 mm
Max. průměr nožové hlavy 63 mm
Rozměry pracovního stolu 800 × 320 mm
Max. zatížení stolu 300 kg
T-drážky | počet 3
T-drážky | velikost drážky 14 mm
T-drážky | rozteč 100 mm
Kužel vřetene BT40
Rozsah posuvu - osa X 550 mm
Rychloposuv - osa X 10000 mm/min
Rozsah posuvu - osa Y 305 mm
Rychloposuv - osa Y 10000 mm/min
Rozsah posuvu - osa Z 460 mm
Rychloposuv - osa Z 10000 mm/min
Otáčky 10 – 10000 ot/min
Vzdálenost vřeteno-stůl 100 – 600 mm
Opakovatelná přesnost ± 0,008 mm
Přesnost polohování ± 0,01 mm
Kroutící moment motoru - osa X 8 Nm
Kroutící moment motoru - osa Y 8 Nm
Kroutící moment motoru - osa Z 11 Nm
Nádrž na chladící kapalinu 120 l
Příkon motoru chladícího čerpadla 650 W
Celkový příkon 15 kVA
Výkon motoru vřetene (režim S1) 7,5 kW
Krouticí moment motoru (režim S1) 48 Nm
Výkon motoru vřetene (režim S6 30 %) 11 kW
Krouticí moment motoru (režim S6 30 %) 70 Nm
Elektrické připojení 400 V
Rozměry (š × v × h) 2164 × 2200 × 1860 mm
Hmotnost 2800 kg

Kompaktní řešení pro menší sériovou výrobu nebo výuku.
