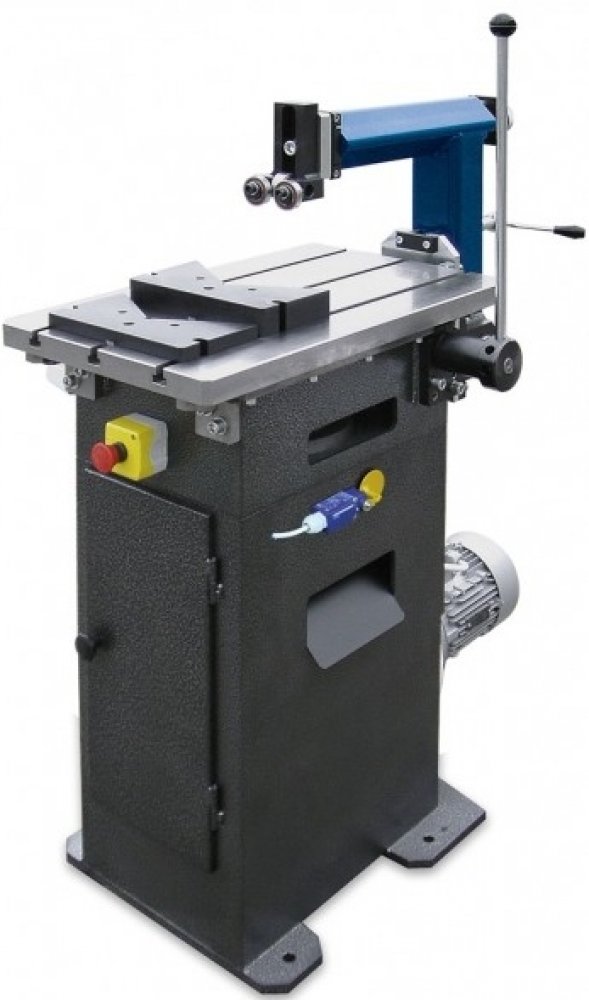

OPTIMUM OPTImill DR 50 BOW

1500 W Bow 400 V drážkovací univerzální síťové

BOW DR 050 drážkovačka

Stroj určený pro malo serio vou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.

Drážky lze zhotovovat do různých kovových i nekovových materiálů
Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře
hodí do všech provozů a dílen s malo serio vou anebo zakázkovou výrobou
Stroj je nenáročný na údržbu a vyžaduje jen pra vi del né čištění a domazání kluzných ploch
Indexovací zařízení (volitelné pří slu šen ství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci
Přísuv obrobku upnutého na stole se provádí pomocí ruční páky
Drážkovací jehla kmitá 54× za minutu
Masivní tuhý stojan ze svařované konstrukce
Pomocné prisma k snadnému upnutí dílce – 2 ks

Minimální výška drážky je zubová rozteč jehly + 2 mm (viz tech. parametry drážkovacích jehel).

Technická data
Rozteč kotevních otvorů (š × h)
380 × 400 mm
Počet zdvihů
54 /min
Min. výška dílce
rozteč zubů + 2 mm mm
Max. výška dílce
podle jehel 90 / 170 mm
Rozměry pracovního stolu
400 × 680 mm
Posuv stolu
30 mm
Rozměry základny
440 × 520 mm
Příkon
1500 W
Elektrické připojení
400 V
Rozměry
520 × 1030 × 1200 mm
Hmotnost
330 kg
