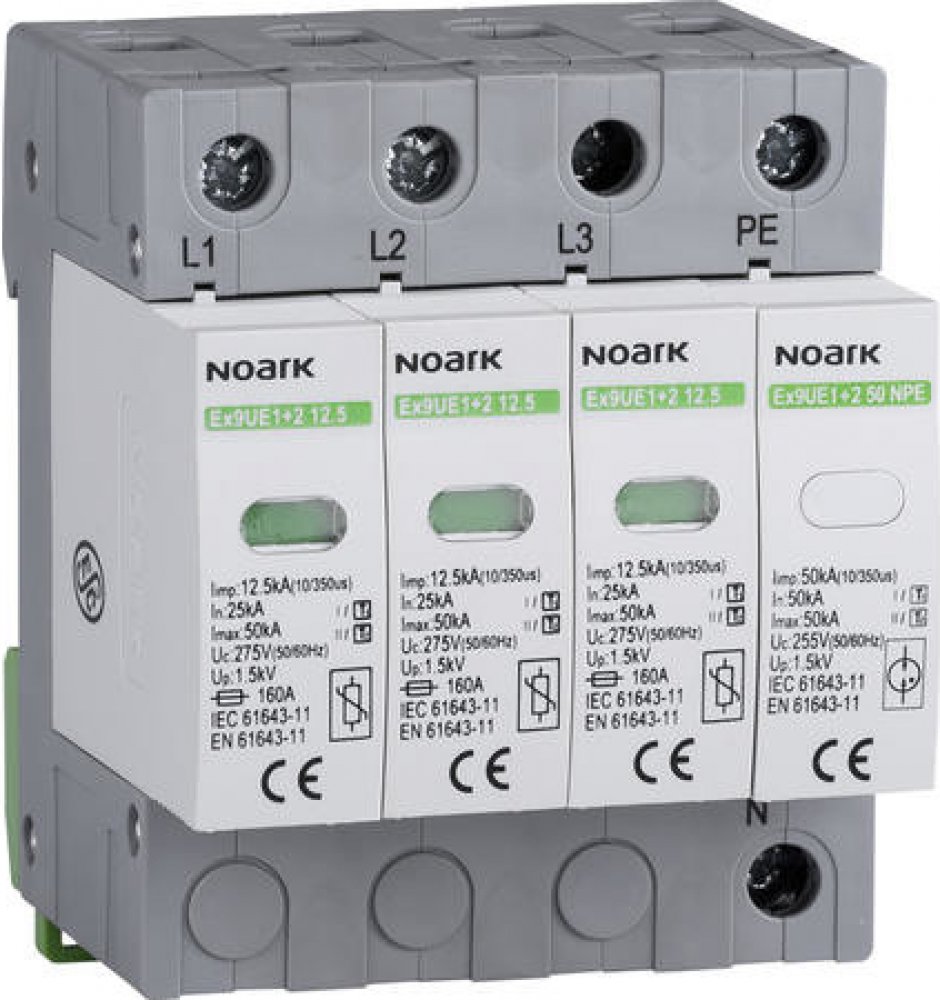

NOARK Ex9UE1+2 12.5 3PN 275 - Svodič přepětí, tř. 1+2(B+C),Iimp=12,5 kA, 3+Npól (103340)

Výrobková řada Ex9UE1+2 12.5 jsou svodiče přepětí typu 1+2. Jsou zamýšleny jako ochrana před účinky nepřímých úderů blesku či přímých úderů nízkých intenzit. V běžných třífázových TN-C soustavách poskytují ochranu pro úrovně LPL III, IV dle ČSN EN 62305 s celkovým proudem zavlečeným do elektroinstalace 37.5 kA a celkovým bleskovým proudem 75 či 100 kA v závislosti na konfiguraci a vzájemné pozici uzemňovacího bodu bleskosvodu, zemniče elektroinstalace a místem instalace svodiče přepětí. Základní údaje Konfigurace systému DC NE Úroveň ochrany napětí N-PE 1.5 Integrovaná záložní pojistka NE Konfigurace systému TN ANO Bleskový impulsní proud (10/350) 12.5 Postupujte podle současné hasicí schopnosti 100 Max. flexibilní průřez vodiče (jemný pramen) 50 Velikost konstrukce 4 Modulová šířka Konfigurace systému IT ANO Nominální napětí AC 275 Upevňovací metoda Din lišta (horní lišta) 35 mm Konfigurace systému TN-C NE Maximální stejnosměrné napětí   Nominální napětí DC   Max. průřez vodiče pevný (plný, lankový) 50 Konfigurace systému ostatní NE Úroveň ochrany napětí L-N 1.5 Konfigurace systému TT ANO Maximální střídavé napětí 275 Vzdálená signalizace NE Vyčerpávající NE Konfigurace systému TN-C-S ANO Počet pólů 4 Testovací třída Typ 1 + 2 Konfigurace systému TN-S ANO Měrná energie (W / R) 156.25 Signalizace na zařízení Optický Energeticky koordinovaný ochranný účinek s ohledem na koncové zařízení NE
