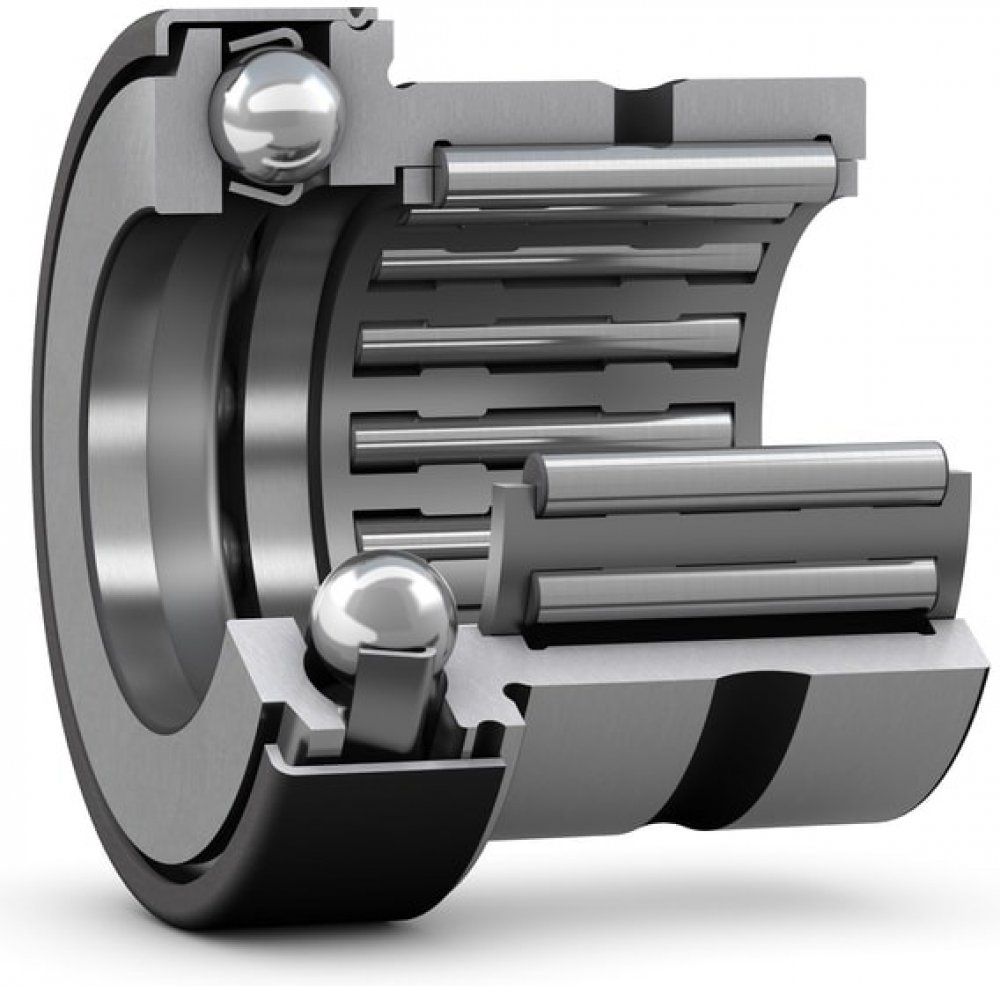

NKX 12 Z SKF Jehlové ložisko kombinované

Jehlová ložiska / axiální kuličková ložiska
řada NX s axiálním kuličkovým ložiskem s plným počtem valivých těles
řada NKX s axiálním kuličkovým ložiskem s klecí
Tato kombinovaná ložiska:
jsou tvořena radiálním jehlovým ložiskem a axiálním kuličkovým ložiskem
jsou dodávaná bez vnitřního kroužku
lze kombinovat s vnitřním kroužkem, pokud hřídel nelze kalit a brousit
– musí byt objednán samostatně
mohou přenášet axiální zatíženi v jednom směru, a tedy zajistit hřídel pouze v jednom směru
mohou být uspořádaná zády k sobě u krátkých hřídelů a tam, kde změny délky způsobené tepelnou roztažnosti jsou relativně malé
Ložiska řady NKX s klecí
jsou tvořena radiálním jehlovým ložiskem a axiálním kuličkovým ložiskem s axiální klecí s kuličkami
umožňuji poměrně vysoké otáčky
jsou axiálně zajištěna v jednom směru přírubou vnějšího kroužku
lze montovat odděleně od klece s kuličkami a hřídelového kroužku
měla by byt mazaná olejem, protože nemají kryt, který zadržuje plastické mazivo v ložisku
standardně nejsou vybavena lisovaným ocelovým krytem
ložiska s přídavným označením Z jsou vybavena lisovaným ocelovým krytem, který
– nemá žádné mazací otvory
– přesahuje přes hřídelový kroužek axiálního kuličkového ložiska
– je pevně připojen k tělesovému kroužku, který je nedílnou součásti vnějšího kroužku jehlového ložiska
– činí tato ložiska nerozebíratelnými
