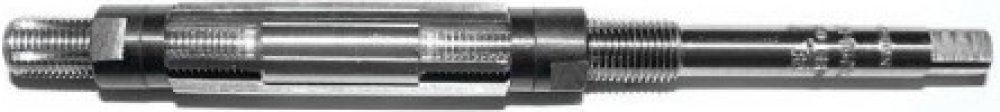

Narex 221424

Stavitelné výstružníky se používají při dokončovacích obráběcích operacích válcových otvorů. Vystružované otvory mají přesný rozměr, geometrický tvar a hladký povrch. Použití Stavitelné výstružníky se používají při dokončovacích obráběcích operacích válcových otvorů. Vystružované otvory mají přesný rozměr, geometrický tvar a hladký povrch. Rozměr výstružníku je plynule měnitelný v uvedeném rozsahu. Nastavený rozměr se měří přes pár protilehlých nožů. Běžně dodávaná geometrie nožů vyhovuje obrábění šedé litiny a bronzu. Rozsah mm Rozsah inch. I mm L mm k mm D mm 7,60 - 8,50 19/64 - 21/64 26 9 4 5 8,40 - 9,40 21/64 - 3/8 30 95 4 5 9,30 -10,40 3/8 - 13/32 33 105 4,5 5,6 10,25 - 11,45 13/32 - 29/64 36 110 5 6,3 11,30 - 12,60 29/64 - 1/2 41 120 5,6 7,1 12,50 - 14,00 1/2 - 35/64 46 135 6,3 8 13,75 - 15,25 35/64 - 19/32 50 145 7,1 9 15,00 - 16,70 19/32 - 31/32 54 155 8 10 16,50 - 18,40 21/32 - 23/32 59 170 9 11,2 18,25 - 20,25 23/32 - 25/32 64 185 10 12,5 19,75 - 22,00 25/32 - 37/32 71 200 11,2 14 21,50 - 24,00 27/32 - 15/16 76 215 11,2 14 23,75 - 26,60 15/16 - 3/64 84 240 12,5 16 26,50 - 29,75 1 3/64 - 1 11/64 93 265 15 18 29,50 - 33,00 1 11/64 - 1 9/32 105 295 16 20 32,50 - 36,50 1 9,32 - 1 7/16 116 320 18 22,4 36,00 - 40,40 1 7/16 - 1 19/32 127 355 20 25 40,00 - 45,00 1 19/32 - 1 3/4 143 390 22,4 28 44,50 - 50,00 1 3/4 - 1 31/32 161 435 25 31,5 49,50 - 55,00 1 31/32 - 2 5/32 161 435 28 33,5 54,50 - 60,00 2 5/32 - 2 11/32 161 435 31,5 40
