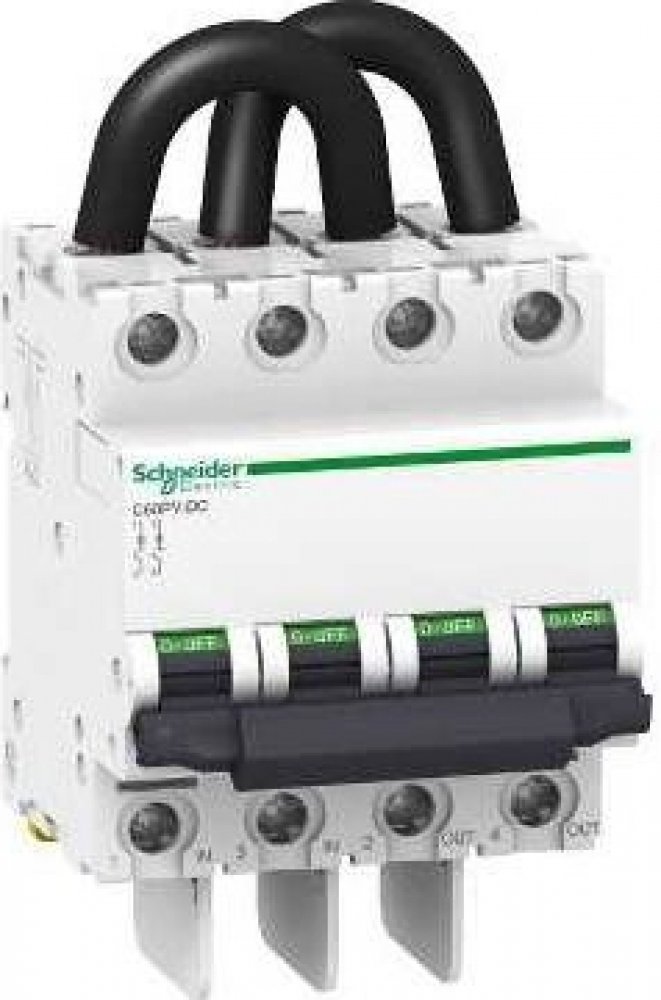

Nadproudový jistič Schneider Electric A9N61651

  Základní popis řada výrobků C60 typ produktu nebo součásti Miniaturní jistič označení přístroje C60PV-DC popis pólů 2P počet chráněných pólů 2 typ sítě DC typ charakteristiky B kategorie použití Kategorie A EN/IEC 60947-2 vhodnost pro bezpečné odpojení ANO EN/IEC 60947-2  Doplňující popis [In] jmenovitý proud 16 A úbytek napětí 648 mV 40,5 mOhm 10,4 W 16 A [Ue] jmenovité pracovní napětí 800 V DC mez vypnutí zkratové spouště 5,5 x In vypínací schopnost 3 kA Icu 650 V DC, 1,5 kA Icu 800 V DC [Ics] jmenovitá provozní vypínací schopnost 1,5 kA 100 % 800 V DC, 3 kA 100 % 650 V DC [Ui] jmenovité izolační napětí 1000 V DC [Uimp] jmenovité impulzní výdržné napětí 6 kV signalizace polohy kontaktu Ano typ ovládání Páčka montáž Pevná montážní držák 35 mm symetrická DIN lišta rozteč 9 mm 8 výška 132,7 mm šířka 72 mm hloubka 77,4 mm hmotnost přístroje 0,545 kg barva Bílá mechanická životnost 20000 cykly elektrická životnost 1500 cyklu L/R = 2 ms popis voleb pro uzamknutí Zajištění visacím zámkem v poloze OFF připojení - svorky Tunelová svorka dolní strana 1...25 mm² neohebný, Tunelová svorka dolní strana 1...16 mm² ohebný, Předpřipojený kabel horní strana délka odizolování vodiče 14 mm kroutící moment 2,5 N.m označení kompatibility C60PV-DC  Prostředí standardy EN/IEC 60947-2 stupeň znečištění 2 relativní vlhkost 95 % 55 °C teplota okolního vzduchu pro provoz -25...70 °C teplota okolí pro uskladnění -40...85 °C
