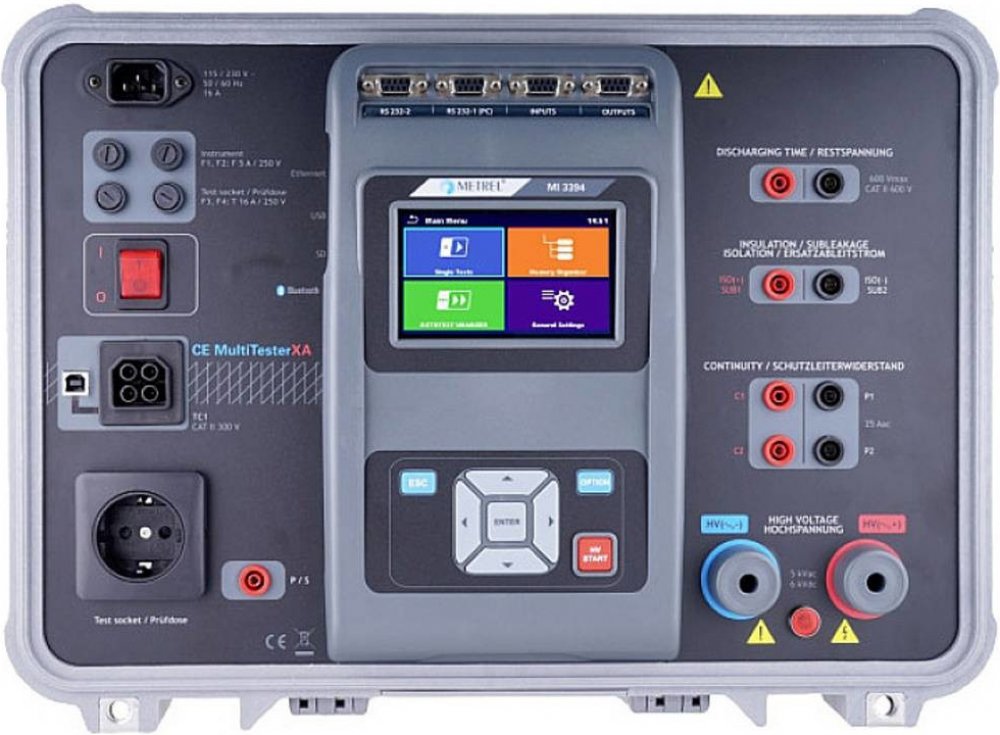

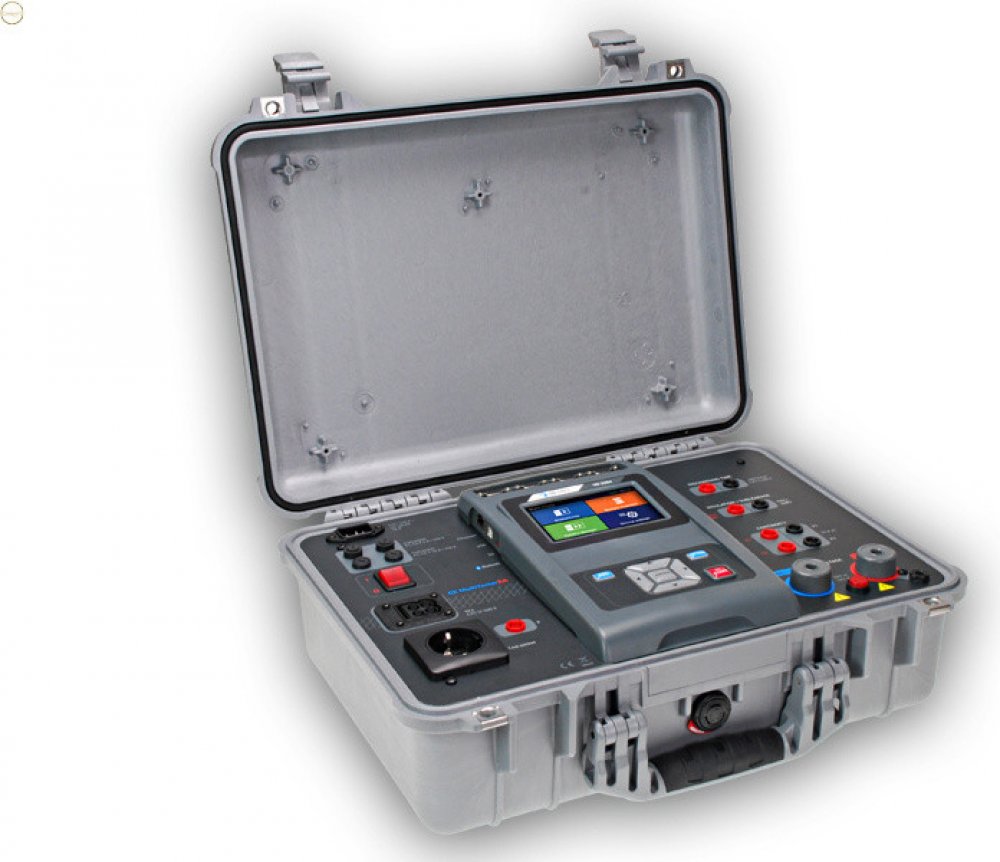

MI 3394 CE multitester XA LAB Set
Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a rozváděčů. Ideální jako zkušební zařízení do výroby. Sestava Lab set se oproti sestavám Standard Set, Euro Set a Line set liší příslušenstvím v sadě, přístroj jako takový je stejný.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Funkce a vlastnosti přístroje:
Kontrola spojitosti ochranného obvoduMěřicí proud lze volit v hodnotách 200 mA, 4 A, 10 A nebo 25 A. Měřicí proud je střídavý (AC). Při proudu 10 A lze měřit úbytek napětí na měřeném obvodu.Měření lze provést dvouvodičovou nebo čtyřvodičovou metodou. Je možné vykompenzovat odpor měřicích vodičů.
Zkouška přiloženým napětímZkušební napětí střídavé 100 V až 5000 V s kroky 10V, nastavení doby trvání zkoušky 1 až 120 sekund.Zkušební napětí stejnosměrné 500 V až 6000 V s kroky 50V, nastavení doby trvání zkoušky 1 až 120 sekund.
Měření izolačního odporuMěřicí napětí lze volit v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvání měření lze nastavit 2 až 180 sekund.
Měření unikajících proudůNáhradní metodou - měřicí napětí je 40 V AC, Rozdílový unikající proudProud vodičem PEDotykový proud
Měření vybíjecího časuMěří dobu, za kterou napětí na napájecích svorkách spotřebiče po odpojení napájecího napětí poklesne na bezpečnou velikost (např. vybíjení filtrů ve zdroji spotřebiče).
Funkční testMěří napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účinník, celkové harmonické zkreslení napětí a proudu kontrolovaného spotřebiče.Maximální příkon spotřebiče je 3500 W.Stejné měření lze provést pro unikající proudy.
Další vlastnosti:- Lze používat v sítích TT, TN, IT s napětím 110 V nebo 230 V a kmitočtem 50 Hz nebo 60 Hz.- Umožňuje provádět měření jednotlivě v měřicích svorkách nebo automaticky v jedné zásuvce.- Lze připojit měřicí adapter A 1460 CE adaptér a pomocí něj provádět automatické postupy měření.- Umožňuje vložit paměťovou kartu microSD s kapacitou až 32 GB.- Komunikuje s PC pomocí RS 232, USB a Bluetooth pro přenos dat do/z PC a dálkové ovládání přístroje.- V přístroji lze vytvářet uživatelské účty chráněné heslem.- Přístroj umožňuje vytváření a používání Auto Sequence® - předem naprogramované postupy měření..- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
Rozsah dodavky:
Přístroj CE MultiTesterXA MI 3394
Brašna na příslušenství
VN měřicí pistole s vodičem 2 m, 2 ks
Burn Link adaptér A 1560
Vodič pro měření spojitosti 2,5 m, 2 ks
Vodič pro měření spojitosti červený 1,5 m
Měřicí vodič černý 2,5 m
Měřicí vodič červený 2,5 m
Krokosvorka černá, 2 ks
Krokosvorka červená, 3 ks
Kabel pro měření vybíjecího času
Síťový kabel ( 3 x 1,5 mm2)
Kabel RS232
Kabel USB
Licence základní verze PC programu Metrel ES Manager (licence je nahrána v přístroji)
Tištěná stručná uživatelská příručka v češtině
CD ILLKO s podrobným návodem k používání v češtině (plus případná další dokumentace)
Tištěný návod k používání k Burn Link adaptéru A 1560 v češtině
CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager v češtině
Kalibrační list
Záruční list
Kartónový obal
Technické parametry:
Spojitost (200 mA, 4 A, 10 A, 25 A):
Odpor - R
Rozsah [Ω]
Rozlišení [Ω]
Nejistota měření
0,00 ÷ 19,99
0,01
± (2 % z MH + 2 D)*
20,0 ÷ 99,9
0,1
± (3 % z MH)*
100,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 999
1
Informativní měření
Úbytek napětí (pro proud 10A) - ΔU
Rozsah [V]
Rozlišení [V]
Nejistota měření
0,00 ÷ 19,99
0,01
± (2 % z MH + 5 D)*
20,0 ÷ 99,9
0,1
± (3 % z MH)*
Jmenovitý rozsah (dle EN 61557-4)
0,08 Ω ÷ 199,9 Ω
Měřicí proud
0,2 A pro R < 8 Ω
4 A pro R < 1 Ω
10 A pro R < 0,5 Ω
25 A pro R < 0,2 Ω
Napětí naprázdno
< 6V AC
Kompenzace odporu měř. vodičů
Ano, do 5 Ω
Přiložené napětí střídavé:
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1999
1
± (3 % z MH)*
2000 ÷ 5990
10
Proud - I
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
Zdánlivý proud
0,0 ÷ 99,9
0,1
± (3 % z MH + 3 D)*
Rezistivní proud
0,0 ÷ 99,9
0,1
Informativní měření
Kapacitní proud
-99,9 ÷ 99,9
0,1
Informativní měření
Výstupní napětí
100 V ÷ 1000 V (-0/+10 %)
1010 ÷ 5000 V (-0/+5 %) plovoucí výstup
Zkratový proud
>300 mA
Výstupní výkon max.
500 VA
Vypínací čas
< 30 ms (při překročení limitu zdánlivého proudu)
Přiložené napětí stejnosměrné:
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1999
1
± (3 % z MH)*
2000 ÷ 6990
10
Proud - I
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,01 ÷ 9,99
0,01
± (5 % z MH + 3 D)*
Výstupní napětí
500 V ÷ 1000 V (-0/+10 %)
1050 ÷ 6000 V (-0/+5 %) plovoucí výstup
Zvlnění
± 3 %
Maximální kapacitní zátěž
2 μF
Vypínací čas
< 30 ms (při překročení limitu zdánlivého proudu)
Izolační odpor
Odpor - Riso
Rozsah [MΩ]
Rozlišení [MΩ]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 2 D)* pro 50 V, 100 V
20,0 ÷ 99,9
0,1
± (20 % z MH)* pro 50 V, 100 V
0,00 ÷ 19,99
0,01
± (3 % z MH + 2 D)* pro 250 V až 1000 V
20,0 ÷ 199,9
0,1
± (10 % z MH)* pro 250 V až 1000 V
Napětí - Um
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1200
1
± (3 % z MH + 2 D)*
Jmenovitá výstupní napětí
50V, 100V, 250 V, 500 V, 1000 V (-0/+10%)
Jmenovitý rozsah (dle EN 61557-2)
0,08 MΩ ÷ 199,9 MΩ
Zkratový proud maximálně
2,0 mA
Unikající proudy
Náhradní unikající proud - Ináhr
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Napětí naprázdno maximálně
50V AC
Zobrazený unikající proud je přepočítaný na jmenovité síťové napětí 110V nebo 230V
Rozdílový unikající proud - Iroz
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 5 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,19 mA ÷ 19,99 mA
Vliv proudu zátěže
< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
PE unikající proud - Ipe
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
Dotykový proud - Idot
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Vliv proudu zátěže
< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
Funkční test
Činný výkon - P
Rozsah [W]
Rozlišení [W]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 5 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Zdánlivý výkon - S
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 10 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Jalový výkon - Q
Rozsah [VAr]
Rozlišení [VAr]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 10 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Celkové harmonické zkreslení napětí - THDU
Rozsah [%]
Rozlišení [%]
Nejistota měření
0,00 ÷ 99,9
0,1
± (5 % z MH + 5 D)*
Celkové harmonické zkreslení proudu - THDI
Rozsah [%]
Rozlišení [%]
Nejistota měření
0,00 ÷ 99,9
0,1
± (5 % z MH + 5 D)* pro 0 ÷ 999 mA
± (5 % z MH)* pro 1 ÷ 16 A
Účiník - PF
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00i ÷ 1,00i
0,01
± (5 % z MH + 5 D)*
0,00c ÷ 1,00c
Kosinus φ - cos φ
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00i ÷ 1,00i
0,01
± (5 % z MH + 5 D)*
0,00c ÷ 1,00c
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0,0 ÷ 199,9
0,1
± (3 % z MH + 10 D)*
200 ÷ 264
1
± (3 % z MH)*
Proud - I
Rozsah [A]
Rozlišení [A]
Nejistota měření
0,000 ÷ 0,999
0,001
± (3 % z MH + 5 D)*
1,00 ÷ 16,00
0,01
± (3 % z MH)*
Vybíjecí čas
Vybíjecí čas - t
Rozsah [s]
Rozlišení [s]
Nejistota měření
0,0 ÷ 9,9
0,1
± (5 % z MH + 2 D)*
Špičkové napětí - Up
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 550
1
± (5 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-14)
0,8 s ÷ 9,9 s
Horní limit času
1 s, 5 s
Prahové napětí
34 V, 60 V, 120 V
Vstupní odpor
48 MΩ
Maximání proud zátěže v zásuvce
10 A
Automatické odpojení při ULNpeak, je-li spotřebič připojen do měřicí zásuvky
Všeobecně
Napájení
Napájecí napětí, kmitočet
110 V /230V, 50 Hz / 60 Hz
Tolerance napájecího napětí
± 10 %
Maximální příkon bez zátěže
600 W
Maximální příkon se zátěží v zásuvce
4500 W
Nadmořská výška
≤ 2000 m
Kategorie přepětí
CAT II / 300 V
Kategorie přepětí - měření
DISCH1 / DISCH2
CAT II / 600 V
ISO(+) SUB1 / ISO(-) SUB2
CAT II / 300 V
P1, C1 / P2, C2
P / S
TC1
Bezpečnost
Třída ochrany
1
VN výstup 5 kV AC, 6 kV DC
Dvojitá izolace
Stupeň znečištění
2
Krytí
IP 50 (zavřené víko)
IP 40 (otevřené víko)
IP 20 (měřicí zásuvka)
Pouzdro
Přenosné, otřesuvzdorný plast
Vstupy INPUTS
DB9 konektor, 24 V max., uzemněno
Výstupy OUTPUTS
DB9 konektor, NO relé, max. 24 V / 1,5 A uzemněno
Ovládání
Displej
4,3" (10,9 cm), 480 x 272 bodů, TFT barevný
Dotyková vrstva
Kapacitní
Paměť
Vložená microSD karta
RS232 interface
Dva porty s DB9 konektorem
USB
USB 2.0, typ B standard
Bluethot
Class 2
Ethernet
Dynamická IP (DHCP), statická IP (ručně)
Ostatní
Rozměry (šxvxh)
43,5 cm x 29,2 cm x 15,5 cm
Hmotnost
cca 17,3 kg
Referenční podmínky
15 °C ÷ 35 °C, 35 % ÷ 65 %, bez kondenzace
Pracovní podmínky
0 °C ÷ 40 °C, max. 85 %, bez kondenzace
Skladovací podmínky
-10 °C ÷ 60 °C, max. 80 %, bez kondenzace
Nejistoty měření jsou platné 1 rok v referenčních podmínkách. Teplotní koeficient mimo referenční rozsah teplot je 0,2 % z MH na 1 °C + 1D.
Pozn.: * MH značí měřenou hodnotu, D značí digit
Více informací o produktu
Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a rozváděčů. Ideální jako zkušební zařízení do výroby. Sestava Lab set se oproti sestavám Standard Set, Euro Set a Line set liší příslušenstvím v sadě, přístroj jako takový je stejný.
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Funkce a vlastnosti přístroje:
Kontrola spojitosti ochranného obvoduMěřicí proud lze volit v hodnotách 200 mA, 4 A, 10 A nebo 25 A. Měřicí proud je střídavý (AC). Při proudu 10 A lze měřit úbytek napětí na měřeném obvodu.Měření lze provést dvouvodičovou nebo čtyřvodičovou metodou. Je možné vykompenzovat odpor měřicích vodičů.
Zkouška přiloženým napětímZkušební napětí střídavé 100 V až 5000 V s kroky 10V, nastavení doby trvání zkoušky 1 až 120 sekund.Zkušební napětí stejnosměrné 500 V až 6000 V s kroky 50V, nastavení doby trvání zkoušky 1 až 120 sekund.
Měření izolačního odporuMěřicí napětí lze volit v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvání měření lze nastavit 2 až 180 sekund.
Měření unikajících proudůNáhradní metodou - měřicí napětí je 40 V AC, Rozdílový unikající proudProud vodičem PEDotykový proud
Měření vybíjecího časuMěří dobu, za kterou napětí na napájecích svorkách spotřebiče po odpojení napájecího napětí poklesne na bezpečnou velikost (např. vybíjení filtrů ve zdroji spotřebiče).
Funkční testMěří napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účinník, celkové harmonické zkreslení napětí a proudu kontrolovaného spotřebiče.Maximální příkon spotřebiče je 3500 W.Stejné měření lze provést pro unikající proudy.
Další vlastnosti:- Lze používat v sítích TT, TN, IT s napětím 110 V nebo 230 V a kmitočtem 50 Hz nebo 60 Hz.- Umožňuje provádět měření jednotlivě v měřicích svorkách nebo automaticky v jedné zásuvce.- Lze připojit měřicí adapter A 1460 CE adaptér a pomocí něj provádět automatické postupy měření.- Umožňuje vložit paměťovou kartu microSD s kapacitou až 32 GB.- Komunikuje s PC pomocí RS 232, USB a Bluetooth pro přenos dat do/z PC a dálkové ovládání přístroje.- V přístroji lze vytvářet uživatelské účty chráněné heslem.- Přístroj umožňuje vytváření a používání Auto Sequence® - předem naprogramované postupy měření..- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
Rozsah dodavky:
Přístroj CE MultiTesterXA MI 3394
Brašna na příslušenství
VN měřicí pistole s vodičem 2 m, 2 ks
Burn Link adaptér A 1560
Vodič pro měření spojitosti 2,5 m, 2 ks
Vodič pro měření spojitosti červený 1,5 m
Měřicí vodič černý 2,5 m
Měřicí vodič červený 2,5 m
Krokosvorka černá, 2 ks
Krokosvorka červená, 3 ks
Kabel pro měření vybíjecího času
Síťový kabel ( 3 x 1,5 mm2)
Kabel RS232
Kabel USB
Licence základní verze PC programu Metrel ES Manager (licence je nahrána v přístroji)
Tištěná stručná uživatelská příručka v češtině
CD ILLKO s podrobným návodem k používání v češtině (plus případná další dokumentace)
Tištěný návod k používání k Burn Link adaptéru A 1560 v češtině
CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager v češtině
Kalibrační list
Záruční list
Kartónový obal
Technické parametry:
Spojitost (200 mA, 4 A, 10 A, 25 A):
Odpor - R
Rozsah [Ω]
Rozlišení [Ω]
Nejistota měření
0,00 ÷ 19,99
0,01
± (2 % z MH + 2 D)*
20,0 ÷ 99,9
0,1
± (3 % z MH)*
100,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 999
1
Informativní měření
Úbytek napětí (pro proud 10A) - ΔU
Rozsah [V]
Rozlišení [V]
Nejistota měření
0,00 ÷ 19,99
0,01
± (2 % z MH + 5 D)*
20,0 ÷ 99,9
0,1
± (3 % z MH)*
Jmenovitý rozsah (dle EN 61557-4)
0,08 Ω ÷ 199,9 Ω
Měřicí proud
0,2 A pro R < 8 Ω
4 A pro R < 1 Ω
10 A pro R < 0,5 Ω
25 A pro R < 0,2 Ω
Napětí naprázdno
< 6V AC
Kompenzace odporu měř. vodičů
Ano, do 5 Ω
Přiložené napětí střídavé:
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1999
1
± (3 % z MH)*
2000 ÷ 5990
10
Proud - I
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
Zdánlivý proud
0,0 ÷ 99,9
0,1
± (3 % z MH + 3 D)*
Rezistivní proud
0,0 ÷ 99,9
0,1
Informativní měření
Kapacitní proud
-99,9 ÷ 99,9
0,1
Informativní měření
Výstupní napětí
100 V ÷ 1000 V (-0/+10 %)
1010 ÷ 5000 V (-0/+5 %) plovoucí výstup
Zkratový proud
>300 mA
Výstupní výkon max.
500 VA
Vypínací čas
< 30 ms (při překročení limitu zdánlivého proudu)
Přiložené napětí stejnosměrné:
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1999
1
± (3 % z MH)*
2000 ÷ 6990
10
Proud - I
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,01 ÷ 9,99
0,01
± (5 % z MH + 3 D)*
Výstupní napětí
500 V ÷ 1000 V (-0/+10 %)
1050 ÷ 6000 V (-0/+5 %) plovoucí výstup
Zvlnění
± 3 %
Maximální kapacitní zátěž
2 μF
Vypínací čas
< 30 ms (při překročení limitu zdánlivého proudu)
Izolační odpor
Odpor - Riso
Rozsah [MΩ]
Rozlišení [MΩ]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 2 D)* pro 50 V, 100 V
20,0 ÷ 99,9
0,1
± (20 % z MH)* pro 50 V, 100 V
0,00 ÷ 19,99
0,01
± (3 % z MH + 2 D)* pro 250 V až 1000 V
20,0 ÷ 199,9
0,1
± (10 % z MH)* pro 250 V až 1000 V
Napětí - Um
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 1200
1
± (3 % z MH + 2 D)*
Jmenovitá výstupní napětí
50V, 100V, 250 V, 500 V, 1000 V (-0/+10%)
Jmenovitý rozsah (dle EN 61557-2)
0,08 MΩ ÷ 199,9 MΩ
Zkratový proud maximálně
2,0 mA
Unikající proudy
Náhradní unikající proud - Ináhr
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Napětí naprázdno maximálně
50V AC
Zobrazený unikající proud je přepočítaný na jmenovité síťové napětí 110V nebo 230V
Rozdílový unikající proud - Iroz
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 5 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,19 mA ÷ 19,99 mA
Vliv proudu zátěže
< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
PE unikající proud - Ipe
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
Dotykový proud - Idot
Rozsah [mA]
Rozlišení [mA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (3 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-16)
0,12 mA ÷ 19,99 mA
Vliv proudu zátěže
< 0,02 mA/A
Kmitočtová charakteristika měřicího obvodu dle EN 61010 - obrázek A1
Funkční test
Činný výkon - P
Rozsah [W]
Rozlišení [W]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 5 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Zdánlivý výkon - S
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 10 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Jalový výkon - Q
Rozsah [VAr]
Rozlišení [VAr]
Nejistota měření
0,00 ÷ 19,99
0,01
± (5 % z MH + 10 D)*
20,0 ÷ 199,9
0,1
± (5 % z MH)*
200 ÷ 19999
1
± (5 % z MH)*
2000 ÷ 3700
10
± (5 % z MH)*
Celkové harmonické zkreslení napětí - THDU
Rozsah [%]
Rozlišení [%]
Nejistota měření
0,00 ÷ 99,9
0,1
± (5 % z MH + 5 D)*
Celkové harmonické zkreslení proudu - THDI
Rozsah [%]
Rozlišení [%]
Nejistota měření
0,00 ÷ 99,9
0,1
± (5 % z MH + 5 D)* pro 0 ÷ 999 mA
± (5 % z MH)* pro 1 ÷ 16 A
Účiník - PF
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00i ÷ 1,00i
0,01
± (5 % z MH + 5 D)*
0,00c ÷ 1,00c
Kosinus φ - cos φ
Rozsah [VA]
Rozlišení [VA]
Nejistota měření
0,00i ÷ 1,00i
0,01
± (5 % z MH + 5 D)*
0,00c ÷ 1,00c
Napětí - U
Rozsah [V]
Rozlišení [V]
Nejistota měření
0,0 ÷ 199,9
0,1
± (3 % z MH + 10 D)*
200 ÷ 264
1
± (3 % z MH)*
Proud - I
Rozsah [A]
Rozlišení [A]
Nejistota měření
0,000 ÷ 0,999
0,001
± (3 % z MH + 5 D)*
1,00 ÷ 16,00
0,01
± (3 % z MH)*
Vybíjecí čas
Vybíjecí čas - t
Rozsah [s]
Rozlišení [s]
Nejistota měření
0,0 ÷ 9,9
0,1
± (5 % z MH + 2 D)*
Špičkové napětí - Up
Rozsah [V]
Rozlišení [V]
Nejistota měření
0 ÷ 550
1
± (5 % z MH + 3 D)*
Jmenovitý rozsah (dle EN 61557-14)
0,8 s ÷ 9,9 s
Horní limit času
1 s, 5 s
Prahové napětí
34 V, 60 V, 120 V
Vstupní odpor
48 MΩ
Maximání proud zátěže v zásuvce
10 A
Automatické odpojení při ULNpeak, je-li spotřebič připojen do měřicí zásuvky
Všeobecně
Napájení
Napájecí napětí, kmitočet
110 V /230V, 50 Hz / 60 Hz
Tolerance napájecího napětí
± 10 %
Maximální příkon bez zátěže
600 W
Maximální příkon se zátěží v zásuvce
4500 W
Nadmořská výška
≤ 2000 m
Kategorie přepětí
CAT II / 300 V
Kategorie přepětí - měření
DISCH1 / DISCH2
CAT II / 600 V
ISO(+) SUB1 / ISO(-) SUB2
CAT II / 300 V
P1, C1 / P2, C2
P / S
TC1
Bezpečnost
Třída ochrany
1
VN výstup 5 kV AC, 6 kV DC
Dvojitá izolace
Stupeň znečištění
2
Krytí
IP 50 (zavřené víko)
IP 40 (otevřené víko)
IP 20 (měřicí zásuvka)
Pouzdro
Přenosné, otřesuvzdorný plast
Vstupy INPUTS
DB9 konektor, 24 V max., uzemněno
Výstupy OUTPUTS
DB9 konektor, NO relé, max. 24 V / 1,5 A uzemněno
Ovládání
Displej
4,3" (10,9 cm), 480 x 272 bodů, TFT barevný
Dotyková vrstva
Kapacitní
Paměť
Vložená microSD karta
RS232 interface
Dva porty s DB9 konektorem
USB
USB 2.0, typ B standard
Bluethot
Class 2
Ethernet
Dynamická IP (DHCP), statická IP (ručně)
Ostatní
Rozměry (šxvxh)
43,5 cm x 29,2 cm x 15,5 cm
Hmotnost
cca 17,3 kg
Referenční podmínky
15 °C ÷ 35 °C, 35 % ÷ 65 %, bez kondenzace
Pracovní podmínky
0 °C ÷ 40 °C, max. 85 %, bez kondenzace
Skladovací podmínky
-10 °C ÷ 60 °C, max. 80 %, bez kondenzace
Nejistoty měření jsou platné 1 rok v referenčních podmínkách. Teplotní koeficient mimo referenční rozsah teplot je 0,2 % z MH na 1 °C + 1D.
Pozn.: * MH značí měřenou hodnotu, D značí digit
