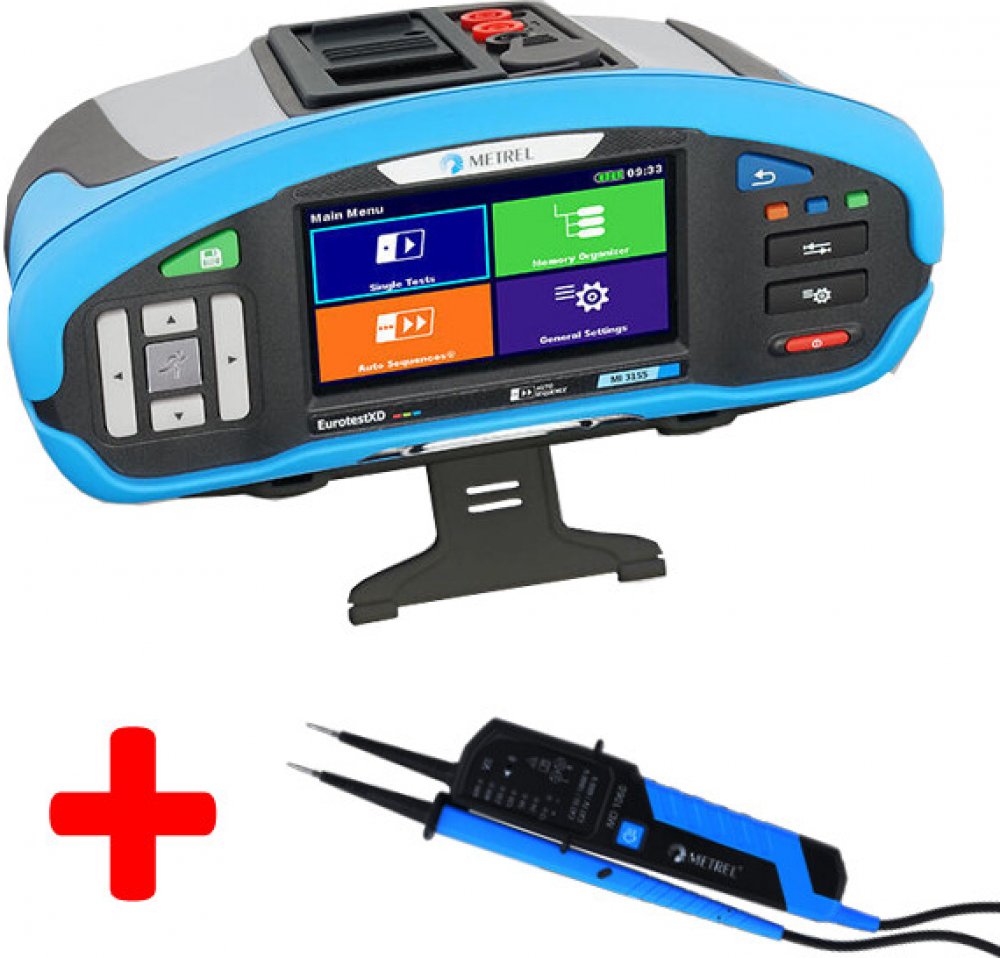

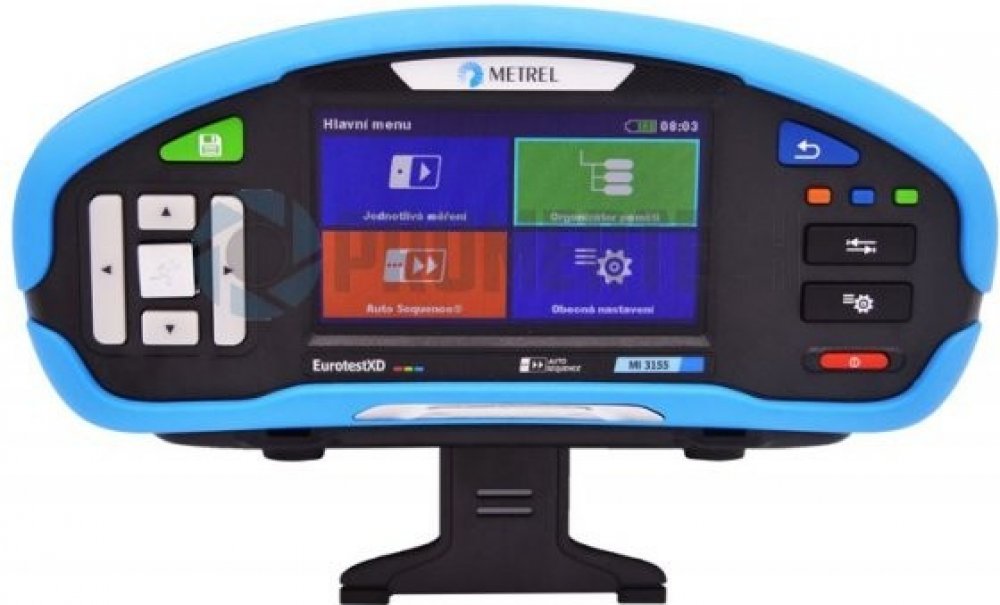

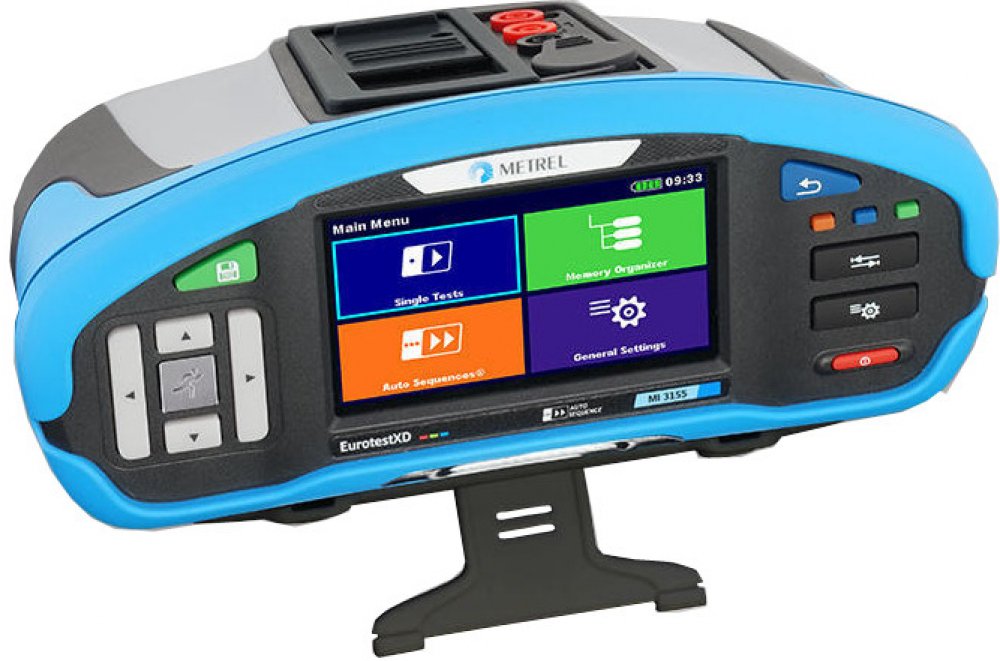

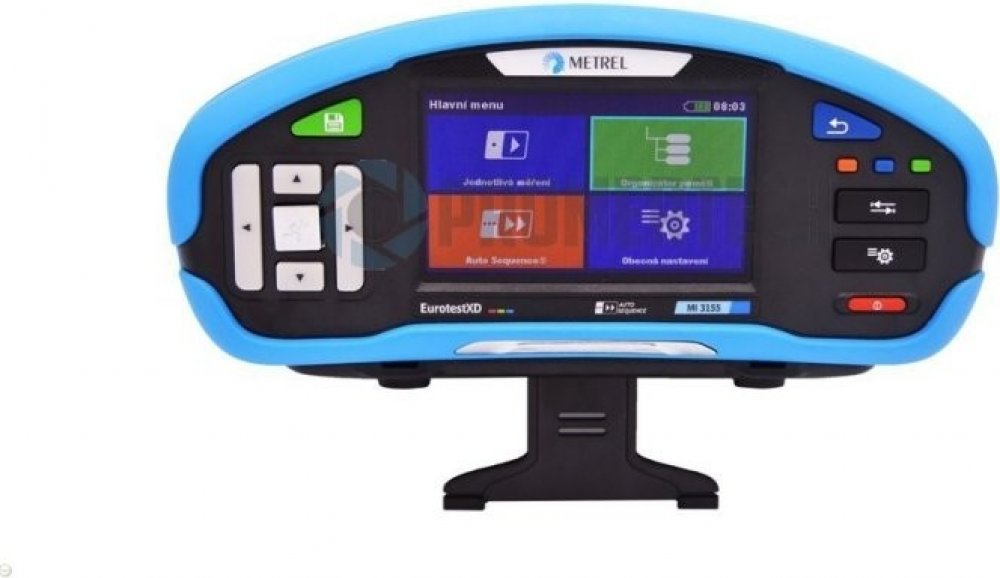

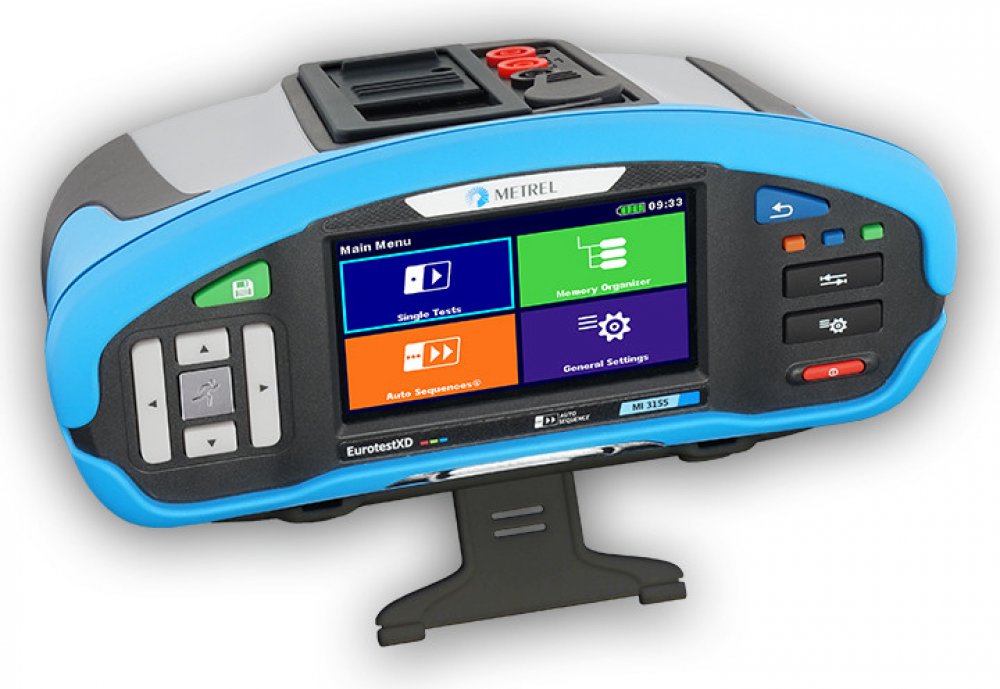

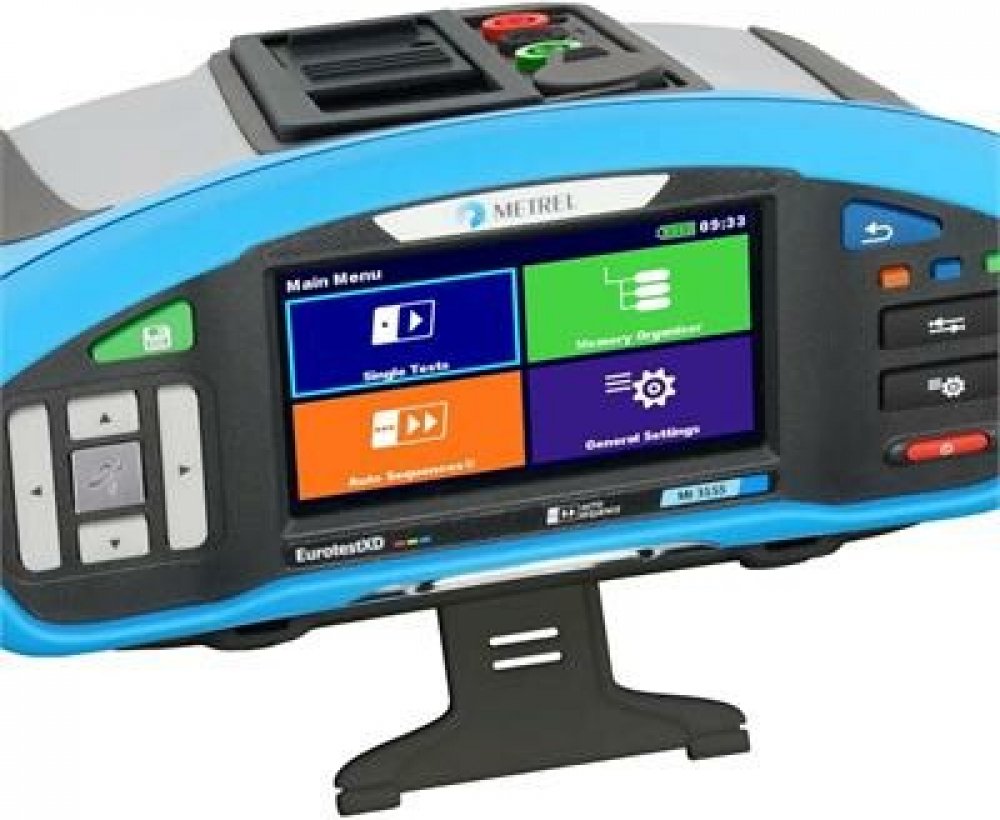

Metrel MI 3155 ST EurotestXD
Metrel
Revizní přístroj s dotykovým barevným displejem. td {
padding: 5px;
}
Detailní porovnání všech parametrů přístrojů EUROTEST uvádí tabulka srovnani.pdf.
» Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
» Odborný článek o nových funkcích, včetně kontrol EVSE.
Popis
EurotestXD představuje současnou absolutní špičku řady multifunkčních měřicích přístrojů...
Revizní přístroj s dotykovým barevným displejem. td {
padding: 5px;
}
Detailní porovnání všech parametrů přístrojů EUROTEST uvádí tabulka srovnani.pdf.
» Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
» Odborný článek o nových funkcích, včetně kontrol EVSE.
Popis
EurotestXD představuje současnou absolutní špičku řady multifunkčních měřicích přístrojů pro revize elektrických instalací. S přístrojem lze měřit impedance sítě a smyčky třemi i čtyřmi vodiči, odpor uzemnění, izolační odpor, přechodový odpor, parametry proudových chráničů a další. Přístroj splňuje nejpřísnější požadavky norem řady ČSN EN 61557 a ČSN 33 2000-6. Moderní ergonomický design společně s velkým barevným dotykovým displejem umožňuje příjemné a intuitivní ovládání a nastavování všech měřicích funkcí.
EurotestXD obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocení výsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenést do PC, kde je lze zpracovat.
Měřené funkce
izolační odpor DC napětím 50 V až 2500 V.
spojitost PE obvodu proudem 200 mA s automatickou změnou polarity.
spojitost obvodu proudem 7 mA (propískávání).
skutečná impedance sítě, zkratový proud, úbytek napětí.
skutečná impedance smyčky, zkratový proud.
měření impedance smyčky bez vybavení proudového chrániče.
měření proudu a unikajícího proudu pomocí kleští
TRMS napětí a kmitočet, sled fází.
Výkon a harmonické složky.
proudové chrániče (typ AC, A, F, B, B+, EV RCD, MI RCD, přenosné PRCD, standardní i selektivní).
zemní odpor pomocí sond i pomocí dvou klešťových přístrojů.
Resistivita půdy pomocí adaptéru
TRMS unikající proud při stavu jedné závady (ISFL).
zkouška hlídačů izolačního stavu (IMD).
test varistorů
osvětlení (volitelné příslušenství).
sledování vedení (volitelné příslušenství).
EVSE - kontrola nabíjecích stanic elektromobilů (volitelné příslušenství).
Hlavní vlastnosti
předefinované automatické postupy měření (mini AUTO SEQUENCE):
AUTO TT (U, Zsítě, Zsmyčky, Uc)
AUTO TN/RCD (U, Zsítě, Zsmyčky, RPE)
AUTO TN (U, Zsítě, Zsmyčky, RPE)
AUTO IT (U, Zsítě, ISFL, IMD).
měření výkonu a harmonická analýza.
funkce HELP umožňuje na displeji zobrazit zapojení pro měření jednotlivých veličin.
rozsáhlá databáze pojistek umožňuje jednoduše vyhodnotit výsledky měření impedance.
on-line monitorování napětí mezi všemi měřicími svorkami přístroje.
automatická změna polarity měřicího proudu při měření spojitosti.
měření impedance smyčky bez vybavení proudového chrániče.
nabíjení vestavěným Li-Ion akupackem; akupack i nabíječka jsou součástí dodávky přístroje
možnost automatického testu proudových chráničů.
komunikace s PC i s tablety a telefony se systémem Android pomocí vestavěného Bluetooth modulu.
PC software Metrel ES manager BASIC pro vytváření struktury měření, přenos dat z/do PC a jejich zpracování
Technické parametry
Izolační odpor
Rozsah
0 ÷ 199,9 MΩ (50 V, 100 V, 250 V)
0 ÷ 999,9 MΩ (500 V, 1000 V)
0 ÷ 19,99 GΩ (Un = 2500 V)
Rozlišení [MΩ]
0,01 0,1 1 10
Nejistota měření
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un
50 / 100 / 250 / 500 / 1000 / 2500 V
In
1 mA
Měření průrazného napětí varistorů (přepěťových ochran)
Rozsah [V]
0 ÷ 1562 nebo 2500
Nejistota měření
± (3% z MH + 3 D)*
Měřicí metoda
narůstajícím DC napětím se strmostí 100 V/s nebo 350 V/s
Diagnostický text DAR, PI
Měřicí napětí [V]
500, 1000 nebo 2500
Rozsah hodnot DAR
0,01 ... 100,0
Nejistota měření
± (5% z MH + 2 D)*
Rozsah hodnot PI
0,01 .... 100,0
Nejistota měření
± (5% z MH + 2 D)*
Spojitost proudem ± 200 mA - dvouvodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999
Nejistota měření
± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik
Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)
Spojitost malým proudem - dvouvodičově
Rozsah [Ω]
0,0 ÷ 19,9 20 ÷ 1999
Nejistota měření
± (5% z MH + 3 D)*
Un, Ik
Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA
Proudové chrániče - obecné údaje
Jmenovitý proud [mA]
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče
AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, EV/MI RCD,
standardní nebo selektivní
Rozsah napětí
93 V ÷ 134 V, 185 V ÷ 266 V / 16 Hz ÷ 400 Hz
Proudové chrániče - dotykové napětí bez vybavení chrániče
Rozsah [V]
0,0 ÷ 19,9 20,0 ÷ 99,9
Nejistota měření
(- 0 / +15 %) z MH ± 10 D*
Měřicí proud
< 0,5 IΔN
Proudové chrániče - vypínací čas
Rozsah [ms]
0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Nejistota měření
± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
Rozsah IΔ
0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ
0 ÷ 300
Rozsah Ud [V] při IΔ
0,0 ÷ 19,9 20 ÷ 99,9
Impedance poruchové smyčky a zkratový proud - třívodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (3% z MH + 3 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Jmenovité napětí / f
93 V ÷ 134 V, 185 V ÷ 266 V / 16 ÷ 400 Hz
Měřicí proud
20 A / 10 ms
Impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (5% z MH + 12 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Jmenovité napětí / f
93 V ÷ 134 V, 185 V ÷ 266 V / 16 ÷ 400 Hz
Impedance sítě a zkratový proud, úbytek napětí ΔU% - třívodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (3% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 199 kA
Úbytek napětí
0,0 ÷ 99,9 %
Jmenovité napětí
93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 16 ÷ 400 Hz
Měřicí proud
20 A / 10 ms
Odpor vodiče PE
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 99,9 100,0 ÷ 199,9 200 ÷ 9999
Nejistota měření
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Měřicí proud
200 mA / < 15 mA bez vypnutí RCD
Zemní odpor (třívodičová metoda)
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999
Nejistota měření
± (5% z MH + 5 D)*
Aut. test odporu sond
ano
Zemní odpor (dva klešťové přístroje)
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9
Nejistota měření
± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH*
Rezistivita půdy
Rozsah [Ωm]
0,0 Ωm ÷ 9999 kΩm (více rozsahů)
Nejistota měření
± 5% z MH* až ± 20% z MH* dle měř. rozsahu
Sled fází
Zobrazený výsledek
1.2.3 nebo 3.2.1
Jmenovité napětí [V]
100 ÷ 550
Jmenovitý kmitočet
14 Hz ÷ 500 Hz
Napětí a kmitočet
Rozsah napětí
nejistota měření
0 ÷ 550 V TRMS ± (2% z MH + 2 D)*
Rozsah kmitočtu
nejistota měření
0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)*
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
Rozsah
0,0 mA ÷ 99,9 mA 100 mA ÷ 999 mA 1,00 A ÷ 19,99 A
Nejistota měření
± (5% z MH + 5 D)* (I < 100 mA)
± (3% z MH + 3 D)* (I = 100 ÷ 999 mA)
± (3% z MH)* (I > 1 A)
AC TRMS proud pomocí proudových kleští A 1019
Rozsah
0,0 mA ÷ 99,9 mA 100 mA ÷ 999 mA 1,00 A ÷ 19,99 A
Nejistota měření
informativní hodnota (I < 100 mA)
± (5% z MH)* (I = 100 ÷ 999 mA)
± (3% z MH)* (I > 1 A)
AC/DC TRMS proud pomocí proudových kleští A 1391
Rozsah [A]
0,00 ÷ 39,9 40,0 ÷ 299,9
Nejistota měření
± (3% z MH + 3 D)* (I < 2 A)
± (3% z MH)* (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)* (I > 40 A)
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
Výkon (P, S, Q)
0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník
-1,00 ÷ 1,00
Harmonické složky
napětí
0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A
Síť IT - unikající proud při stavu jedné závady ISFL
Rozsah [mA]
0,0 ÷ 19,9
Nejistota měření
± (5% z MH + 3 D)*
Síť IT - zkouška hlídačů izolace IMD
Rozsah odporů [kΩ]
5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za
stavu jedné závady
při mezním
izolačním odporu [mA]
0,0 ÷ 19,9
Osvětlení - s externí sondou A1172 (B) nebo A1173 (C)
Rozsah [lux]
0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k
Nejistota měření
(sonda B)
± (5% z MH + 2 D)* (< 20 lux)
± 5% z MH* (≥ 20 lux)
Nejistota měření
(sonda C)
± (10% z MH + 3 D)* (< 20 lux)
± 10% z MH* (≥ 20 lux)
Vybíjecí čas
Měřicí rozsah času [s]
0,0 ÷ 9,9
Nejistota měření
± (5% z MH + 2 D)*
Měřicí rozsah napětí [V]
0 ... 550
Nejistota měření
± (5% z MH + 3 D)*
* MH značí měřenou hodnotu, D značí digit
Lokátor - hledání vodičů, sledování proudových okruhů apod.
Princip
Přístroj vysílá do instalace signál, přijímač R10K (Lokátor)
jej vyhledává. Pracuje v instalaci pod napětím.
Všeobecně
Napájení
Li-Ion akupack 7,2 V
4400 mAh (typ 18650T22A2S2P)
8800 mAh (typ 18650T22A2S4P)
Provozní doba typicky
16 h (akupack typu 18650T22A2S2P)
32 h (akupack typu 18650T22A2S4P)
Displej
4,3 palce, TFT barevný, dotykový, 480x272 px
Komunikace
USB, RS232, Bluetooth vestavěný adaptér
Paměť
8 GB paměťová karta SD
Optická i akustická indikace
ano
Automatické srovnávání výsledků měření s nastavitelnými mezemi
ano (lze vypnout)
Aut. vypínání
ano
Třída ochrany
II (dvojitá izolace)
Přepěťová kategorie
600 V CAT III; 300 V CAT IV
Krytí
IP 56
Rozměry
252 x 111 x 165 mm
Hmotnost (bez baterií)
asi 1,78 kg

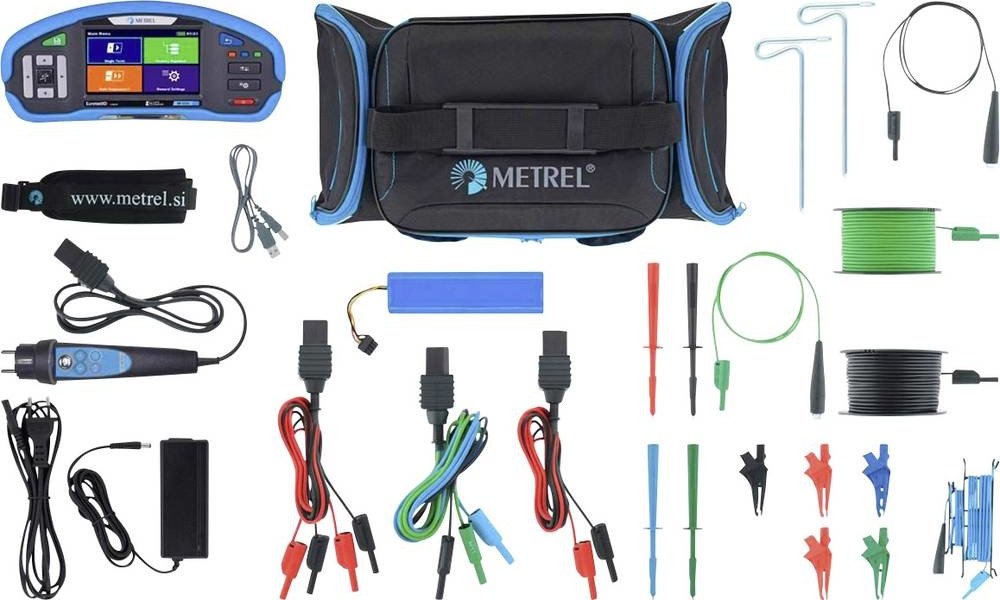

Rozsah dodávky
Rozsah dodávky
ZELENĚ jsou označeny rozdíly oproti verzi ST
Eurotest
XD EU
Obj. číslo:
MI 3155 EU
Přístroj EurotestXD
✔
Kabel pro měření v síťových zásuvkách Plug commander 1,5 m
✔
Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
- třívodičový 1,5 m
- čtyřvodičový 1,5 m
✔
Měřicí kabel dvouvodičový, 2,5 kV, 1,5 m
✔
Krokosvorka 6 ks (2x černá, modrá, zelená, 2x červená)
✔
Měřicí hrot 4 ks (černý, modrý, zelený, červený)
✔
Sada pro měření zemních odporů (měřicí vodič 4 m, měřicí vodič 20 m - 2 ks, kovový kolík - 2 ks, brašna)
✔
Klešťový přístroj A1018 (měří i unik. proudy)
✔
Klešťový přístroj A1019
✔
Li-Ion akupack 8800 mAh
✔
Síťový adaptér pro nabíjení 12 V
✔
Kabel USB
✔
Licence pro PC software Metrel ES Manager PROlicence
✔
Aplikace Metrel aMESM pro Android (nemusí být dostupné v českém jazyce)
✔
Brašna na přenášení přístroje a příslušenství
✔
Řemen pro zavěšení přístroje na krk
✔
Návod, kalibrační list, záruční list, kartónový obal
✔
Více informací o produktu
padding: 5px;
}
Detailní porovnání všech parametrů přístrojů EUROTEST uvádí tabulka srovnani.pdf.
» Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
» Odborný článek o nových funkcích, včetně kontrol EVSE.
Popis
EurotestXD představuje současnou absolutní špičku řady multifunkčních měřicích přístrojů pro revize elektrických instalací. S přístrojem lze měřit impedance sítě a smyčky třemi i čtyřmi vodiči, odpor uzemnění, izolační odpor, přechodový odpor, parametry proudových chráničů a další. Přístroj splňuje nejpřísnější požadavky norem řady ČSN EN 61557 a ČSN 33 2000-6. Moderní ergonomický design společně s velkým barevným dotykovým displejem umožňuje příjemné a intuitivní ovládání a nastavování všech měřicích funkcí.
EurotestXD obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocení výsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenést do PC, kde je lze zpracovat.
Měřené funkce
izolační odpor DC napětím 50 V až 2500 V.
spojitost PE obvodu proudem 200 mA s automatickou změnou polarity.
spojitost obvodu proudem 7 mA (propískávání).
skutečná impedance sítě, zkratový proud, úbytek napětí.
skutečná impedance smyčky, zkratový proud.
měření impedance smyčky bez vybavení proudového chrániče.
měření proudu a unikajícího proudu pomocí kleští
TRMS napětí a kmitočet, sled fází.
Výkon a harmonické složky.
proudové chrániče (typ AC, A, F, B, B+, EV RCD, MI RCD, přenosné PRCD, standardní i selektivní).
zemní odpor pomocí sond i pomocí dvou klešťových přístrojů.
Resistivita půdy pomocí adaptéru
TRMS unikající proud při stavu jedné závady (ISFL).
zkouška hlídačů izolačního stavu (IMD).
test varistorů
osvětlení (volitelné příslušenství).
sledování vedení (volitelné příslušenství).
EVSE - kontrola nabíjecích stanic elektromobilů (volitelné příslušenství).
Hlavní vlastnosti
předefinované automatické postupy měření (mini AUTO SEQUENCE):
AUTO TT (U, Zsítě, Zsmyčky, Uc)
AUTO TN/RCD (U, Zsítě, Zsmyčky, RPE)
AUTO TN (U, Zsítě, Zsmyčky, RPE)
AUTO IT (U, Zsítě, ISFL, IMD).
měření výkonu a harmonická analýza.
funkce HELP umožňuje na displeji zobrazit zapojení pro měření jednotlivých veličin.
rozsáhlá databáze pojistek umožňuje jednoduše vyhodnotit výsledky měření impedance.
on-line monitorování napětí mezi všemi měřicími svorkami přístroje.
automatická změna polarity měřicího proudu při měření spojitosti.
měření impedance smyčky bez vybavení proudového chrániče.
nabíjení vestavěným Li-Ion akupackem; akupack i nabíječka jsou součástí dodávky přístroje
možnost automatického testu proudových chráničů.
komunikace s PC i s tablety a telefony se systémem Android pomocí vestavěného Bluetooth modulu.
PC software Metrel ES manager BASIC pro vytváření struktury měření, přenos dat z/do PC a jejich zpracování
Technické parametry
Izolační odpor
Rozsah
0 ÷ 199,9 MΩ (50 V, 100 V, 250 V)
0 ÷ 999,9 MΩ (500 V, 1000 V)
0 ÷ 19,99 GΩ (Un = 2500 V)
Rozlišení [MΩ]
0,01 0,1 1 10
Nejistota měření
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un
50 / 100 / 250 / 500 / 1000 / 2500 V
In
1 mA
Měření průrazného napětí varistorů (přepěťových ochran)
Rozsah [V]
0 ÷ 1562 nebo 2500
Nejistota měření
± (3% z MH + 3 D)*
Měřicí metoda
narůstajícím DC napětím se strmostí 100 V/s nebo 350 V/s
Diagnostický text DAR, PI
Měřicí napětí [V]
500, 1000 nebo 2500
Rozsah hodnot DAR
0,01 ... 100,0
Nejistota měření
± (5% z MH + 2 D)*
Rozsah hodnot PI
0,01 .... 100,0
Nejistota měření
± (5% z MH + 2 D)*
Spojitost proudem ± 200 mA - dvouvodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999
Nejistota měření
± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik
Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)
Spojitost malým proudem - dvouvodičově
Rozsah [Ω]
0,0 ÷ 19,9 20 ÷ 1999
Nejistota měření
± (5% z MH + 3 D)*
Un, Ik
Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA
Proudové chrániče - obecné údaje
Jmenovitý proud [mA]
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče
AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, EV/MI RCD,
standardní nebo selektivní
Rozsah napětí
93 V ÷ 134 V, 185 V ÷ 266 V / 16 Hz ÷ 400 Hz
Proudové chrániče - dotykové napětí bez vybavení chrániče
Rozsah [V]
0,0 ÷ 19,9 20,0 ÷ 99,9
Nejistota měření
(- 0 / +15 %) z MH ± 10 D*
Měřicí proud
< 0,5 IΔN
Proudové chrániče - vypínací čas
Rozsah [ms]
0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Nejistota měření
± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
Rozsah IΔ
0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ
0 ÷ 300
Rozsah Ud [V] při IΔ
0,0 ÷ 19,9 20 ÷ 99,9
Impedance poruchové smyčky a zkratový proud - třívodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (3% z MH + 3 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Jmenovité napětí / f
93 V ÷ 134 V, 185 V ÷ 266 V / 16 ÷ 400 Hz
Měřicí proud
20 A / 10 ms
Impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (5% z MH + 12 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Jmenovité napětí / f
93 V ÷ 134 V, 185 V ÷ 266 V / 16 ÷ 400 Hz
Impedance sítě a zkratový proud, úbytek napětí ΔU% - třívodičově, čtyřvodičově
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k
Nejistota měření
± (3% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu
0,00 A ÷ 199 kA
Úbytek napětí
0,0 ÷ 99,9 %
Jmenovité napětí
93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 16 ÷ 400 Hz
Měřicí proud
20 A / 10 ms
Odpor vodiče PE
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 99,9 100,0 ÷ 199,9 200 ÷ 9999
Nejistota měření
± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Měřicí proud
200 mA / < 15 mA bez vypnutí RCD
Zemní odpor (třívodičová metoda)
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999
Nejistota měření
± (5% z MH + 5 D)*
Aut. test odporu sond
ano
Zemní odpor (dva klešťové přístroje)
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9
Nejistota měření
± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH*
Rezistivita půdy
Rozsah [Ωm]
0,0 Ωm ÷ 9999 kΩm (více rozsahů)
Nejistota měření
± 5% z MH* až ± 20% z MH* dle měř. rozsahu
Sled fází
Zobrazený výsledek
1.2.3 nebo 3.2.1
Jmenovité napětí [V]
100 ÷ 550
Jmenovitý kmitočet
14 Hz ÷ 500 Hz
Napětí a kmitočet
Rozsah napětí
nejistota měření
0 ÷ 550 V TRMS ± (2% z MH + 2 D)*
Rozsah kmitočtu
nejistota měření
0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)*
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
Rozsah
0,0 mA ÷ 99,9 mA 100 mA ÷ 999 mA 1,00 A ÷ 19,99 A
Nejistota měření
± (5% z MH + 5 D)* (I < 100 mA)
± (3% z MH + 3 D)* (I = 100 ÷ 999 mA)
± (3% z MH)* (I > 1 A)
AC TRMS proud pomocí proudových kleští A 1019
Rozsah
0,0 mA ÷ 99,9 mA 100 mA ÷ 999 mA 1,00 A ÷ 19,99 A
Nejistota měření
informativní hodnota (I < 100 mA)
± (5% z MH)* (I = 100 ÷ 999 mA)
± (3% z MH)* (I > 1 A)
AC/DC TRMS proud pomocí proudových kleští A 1391
Rozsah [A]
0,00 ÷ 39,9 40,0 ÷ 299,9
Nejistota měření
± (3% z MH + 3 D)* (I < 2 A)
± (3% z MH)* (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)* (I > 40 A)
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
Výkon (P, S, Q)
0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník
-1,00 ÷ 1,00
Harmonické složky
napětí
0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A
Síť IT - unikající proud při stavu jedné závady ISFL
Rozsah [mA]
0,0 ÷ 19,9
Nejistota měření
± (5% z MH + 3 D)*
Síť IT - zkouška hlídačů izolace IMD
Rozsah odporů [kΩ]
5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za
stavu jedné závady
při mezním
izolačním odporu [mA]
0,0 ÷ 19,9
Osvětlení - s externí sondou A1172 (B) nebo A1173 (C)
Rozsah [lux]
0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k
Nejistota měření
(sonda B)
± (5% z MH + 2 D)* (< 20 lux)
± 5% z MH* (≥ 20 lux)
Nejistota měření
(sonda C)
± (10% z MH + 3 D)* (< 20 lux)
± 10% z MH* (≥ 20 lux)
Vybíjecí čas
Měřicí rozsah času [s]
0,0 ÷ 9,9
Nejistota měření
± (5% z MH + 2 D)*
Měřicí rozsah napětí [V]
0 ... 550
Nejistota měření
± (5% z MH + 3 D)*
* MH značí měřenou hodnotu, D značí digit
Lokátor - hledání vodičů, sledování proudových okruhů apod.
Princip
Přístroj vysílá do instalace signál, přijímač R10K (Lokátor)
jej vyhledává. Pracuje v instalaci pod napětím.
Všeobecně
Napájení
Li-Ion akupack 7,2 V
4400 mAh (typ 18650T22A2S2P)
8800 mAh (typ 18650T22A2S4P)
Provozní doba typicky
16 h (akupack typu 18650T22A2S2P)
32 h (akupack typu 18650T22A2S4P)
Displej
4,3 palce, TFT barevný, dotykový, 480x272 px
Komunikace
USB, RS232, Bluetooth vestavěný adaptér
Paměť
8 GB paměťová karta SD
Optická i akustická indikace
ano
Automatické srovnávání výsledků měření s nastavitelnými mezemi
ano (lze vypnout)
Aut. vypínání
ano
Třída ochrany
II (dvojitá izolace)
Přepěťová kategorie
600 V CAT III; 300 V CAT IV
Krytí
IP 56
Rozměry
252 x 111 x 165 mm
Hmotnost (bez baterií)
asi 1,78 kg
Rozsah dodávky
Rozsah dodávky
ZELENĚ jsou označeny rozdíly oproti verzi ST
Eurotest
XD EU
Obj. číslo:
MI 3155 EU
Přístroj EurotestXD
✔
Kabel pro měření v síťových zásuvkách Plug commander 1,5 m
✔
Univerzální měřicí kabel - kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
- třívodičový 1,5 m
- čtyřvodičový 1,5 m
✔
Měřicí kabel dvouvodičový, 2,5 kV, 1,5 m
✔
Krokosvorka 6 ks (2x černá, modrá, zelená, 2x červená)
✔
Měřicí hrot 4 ks (černý, modrý, zelený, červený)
✔
Sada pro měření zemních odporů (měřicí vodič 4 m, měřicí vodič 20 m - 2 ks, kovový kolík - 2 ks, brašna)
✔
Klešťový přístroj A1018 (měří i unik. proudy)
✔
Klešťový přístroj A1019
✔
Li-Ion akupack 8800 mAh
✔
Síťový adaptér pro nabíjení 12 V
✔
Kabel USB
✔
Licence pro PC software Metrel ES Manager PROlicence
✔
Aplikace Metrel aMESM pro Android (nemusí být dostupné v českém jazyce)
✔
Brašna na přenášení přístroje a příslušenství
✔
Řemen pro zavěšení přístroje na krk
✔
Návod, kalibrační list, záruční list, kartónový obal
✔
Počet e-shopů: 5
Skladem
90 500
Kč
Cena produktu bez dopravy
