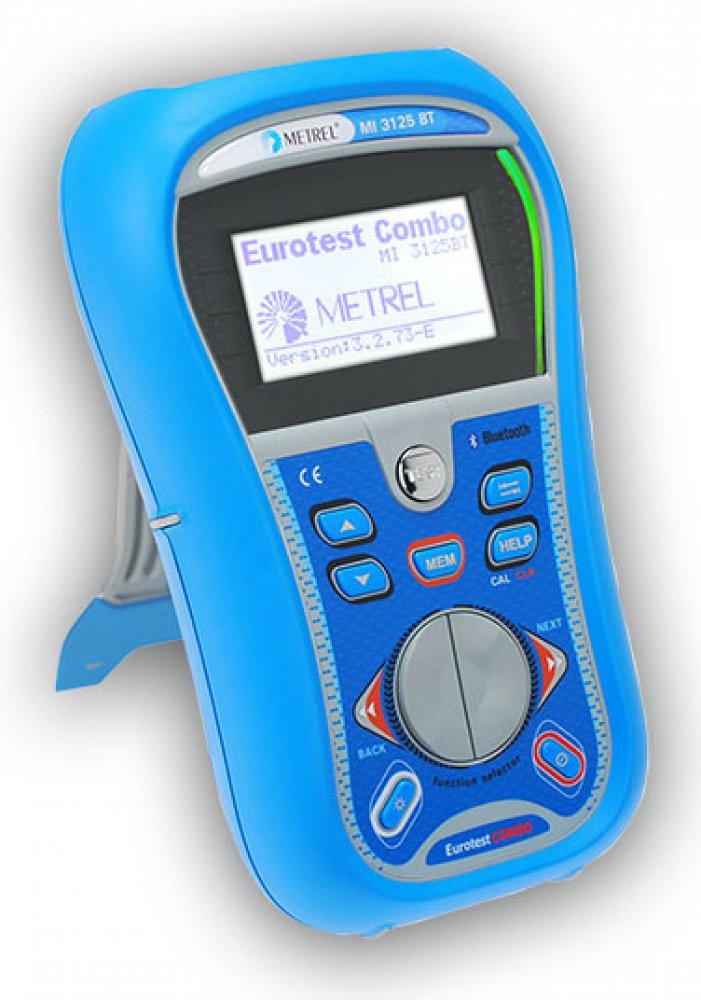

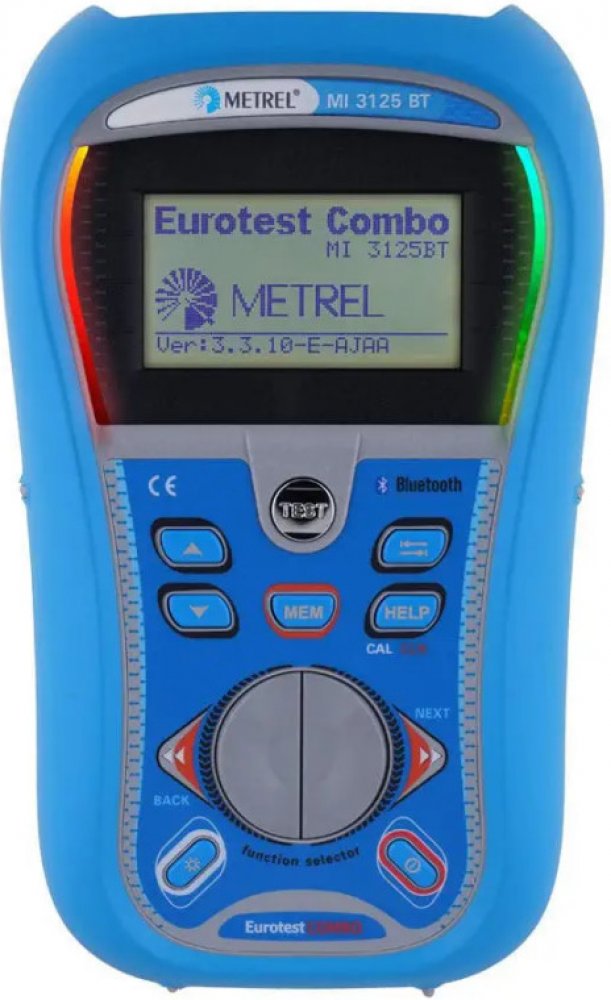

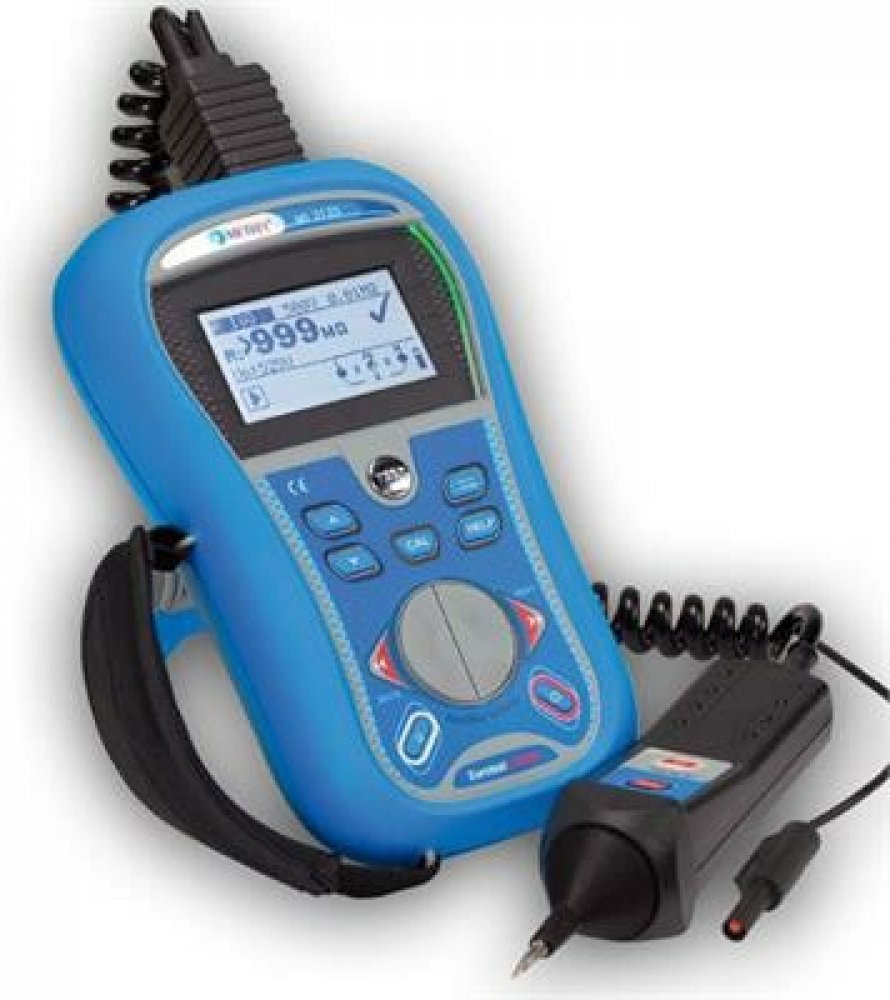

Metrel MI 3125 BT EurotestCOMBO
Metrel
Eurotest COMBO MI 3125BT
špičkový kompaktní multifunkční přístroj pro provádění revizí dle požadavků ČSN 332000-6
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Použití:Měření spojitostiZkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích vodičů.Možnost měření malým proudem asi 7...
Eurotest COMBO MI 3125BT
špičkový kompaktní multifunkční přístroj pro provádění revizí dle požadavků ČSN 332000-6
Vyhledávač produktů METREL v češtině - vyberte si dle svých potřeb ten správný přístroj.
Použití:Měření spojitostiZkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích vodičů.Možnost měření malým proudem asi 7 mA; slouží k "propískávání" obvodů, běžnému měření odporů apod.Měření izolačních odporůIzolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ.
Měření proudových chráničůLze měřit proudové chrániče typu AC, A a F (model MI3125BT i typu B a B+) standardní a selektivní s jmenovitým reziduálním proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky I?N: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud I? postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.Měření skutečné impedance poruchové smyčky/sítě a zkratového prouduPřístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.EurotestCOMBO má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.Měření úbytku napětíSlouží ke zjištění, zda při max. zátěži neklesne napětí v instalaci pod povolenou hodnotu.
Měření zemních odporůZemní odpory se měří třívodičovou metodou.Sled fází, napětí, kmitočetPřístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.Test přítomnosti napětí na ochranném vodičiPři provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.Online monitor napětí a svorek Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.Ukládání výsledků do paměti a přenos do PC (jen model MI 3125BT)Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro, který je v češtině.Další vlastnosti- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.- Jen model MI 3125BT: komunikace s PC přes porty RS 232,USB i přes vestavěný Bluetooth modul; aplikace pro Android- Grafický displej rozlišením 128x64 bodů.- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.- PC software EuroLink Pro v české verzi je součástí dodávky. Verze Pro Plus umožňuje proti verzi Pro navíc vytvořit revizní zprávu.- EurotestCOMBO má české menu.- Součástí dodávky je i kalibrační list od výrobce.- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.- Rozsáhlé příslušenství je součástí dodávky.
Stručné technické parametry:Izolační odpor
Rozsah [MΩ]
0 ÷ 999 (Un ≥ 500 V) 0 ÷ 199,9 (Un ≤ 250 V)
Rozlišení [MΩ]
0,01 0,1 1
Chyba měření
± (5% z MH + 3 D)*... (0 ÷ 20 MΩ)
Un
50 / 100 / 250 / 500 / 1000 V
In
≥ 1 mA
Spojitost proudem ±200 mA
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999
Chyba měření
± (3% z MH + 3 D)*... (0 ÷ 19,99 Ω)
Un, Ik
Un = 6,5 ÷ 9 V, Ik ≥ 200 mA
Vodivé spojení proudem 7 mA
Rozsah [Ω]
0,0 ÷ 199,9 200 ÷ 1999
Chyba měření
± (5% z MH + 5 D)*
Un, Ik
Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA
Zemní odpor
Rozsah [Ω]
0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999
Chyba měření
± (5% z MH + 5 D)*
Aut. test odporu sond
ano
Proudové chrániče - obecné údaje
Jmenovitý proud [mA]
10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče
AC, A, F (MI 3125BT i typy B, B+), standardní a selektivní
Proudové chrániče - dotykové napětí bez vybavení chrániče
Rozsah [V]
0,0 ÷ 99,9
Chyba měření
(- 0 / +15 %) z MH ± 10 D... (0 ÷ 19,9 V)
Měřicí proud
< 0,5 I?N
Proudové chrániče - vypínací čas
Rozsah - standard. FI [ms]
0 ÷ 300 (½ I?N, I?N) 0 ÷ 150 (2 I?N) 0 ÷ 40 (5 I?N)
Rozsah - selektivní FI [ms]
0 ÷ 500 (½ I?N, I?N) 0 ÷ 200 (2 I?N) 0 ÷ 150 (5 I?N)
Chyba měření
± 1 ms ...(0 ÷ 40 ms)
Proudové chrániče standardní - vybavovací proud I?, vypínací čas při vybavovacím proudu t? a dotykové napětí při vybavovacím proudu Ud
Rozsah I?
0,2 I?N÷ (1,1 až 2,2 I?N) - dle typu a I?N proud. chrániče
Rozsah t? [ms] při I?
0 ÷ 300
Rozsah Ud [V] při I?
0,0 ÷ 99,9
Skutečná impedance poruchové smyčky a zkratový proud
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k
Chyba měření Z
± (5% z MH + 5 D)*
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu
93 ÷ 266 V / 45÷ 65 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče
Rozsah [Ω]
0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00k ÷ 9,99k
Chyba měření Z
± (5% z MH + 10 D)*
Rozsah zkrat. proudu
0,00 A ÷ 23,0 kA
Rozsah napětí/kmitočtu
93 ÷ 2660 V / 45÷ 65 Hz
Skutečná impedance sítě a zkratový proud
Rozsah [Ω]
0 ÷ 9,99 kΩ
Rozlišení [Ω]
0,01 0,1 1 10
Chyba měření Z
± (5% z MH + 5 D)*
Rozsah zkrat. proudu
0,00 A ÷ 199 kA
Rozsah napětí/kmitočtu
93 ÷ 485 V / 45÷ 65 Hz
Měřicí proud 6,5 A / 10 ms (při 230 V)Sled fází
Zobrazený výsledek
1.2.3 nebo 3.2.1.
Rozsah napětí/kmitočtu
100 ÷ 550 V / 14 ÷ 500 Hz
Napětí a kmitočet
Rozsah, chyba měření
0 ÷ 550 V ± (2% z MH + 2 D)*
Rozsah, chyba měření
0,00 ÷ 499,9 Hz ± (0,2% z MH + 1 D)*
* MH značí měřenou hodnotu, D značí digitVšeobecně:
Napájení
6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6)
Displej
maticový LCD 128 x 64 bodůs možností podsvětlení
Optická i akustická indikace
ano
Automatické srovnávání výsledků měření s nastavitelnými mezemi
ano (lze vypnout)
Paměť (jen model MI 3125BT)
až 1700 měření
Připojení k PC (jen model MI 3125BT)
RS 232, USB, Bluetooth
Aut. vypínání
ano
Třída ochrany
II (dvojitá izolace)
Přepěťová kategorie
CAT III / 600 V, CAT IV / 300 V
Krytí
IP 40
Rozměry
140 x 80 x 230 mm
Hmotnost (bez baterií)
1,00 kg
