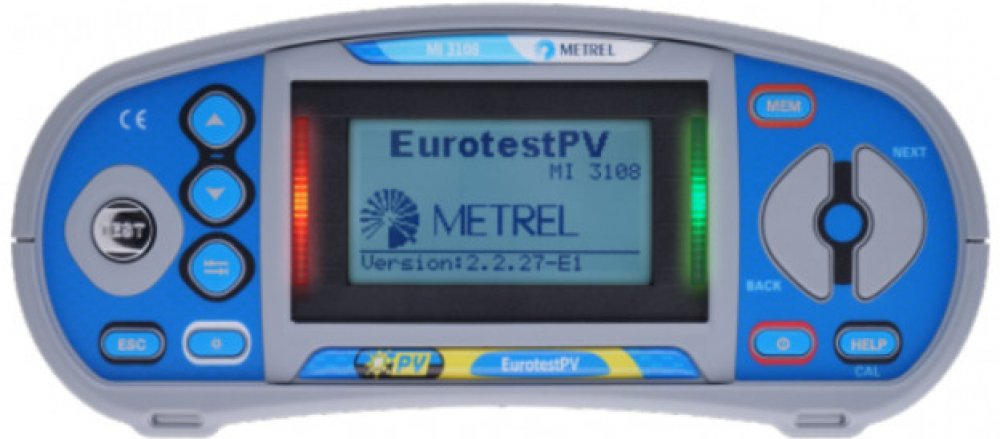

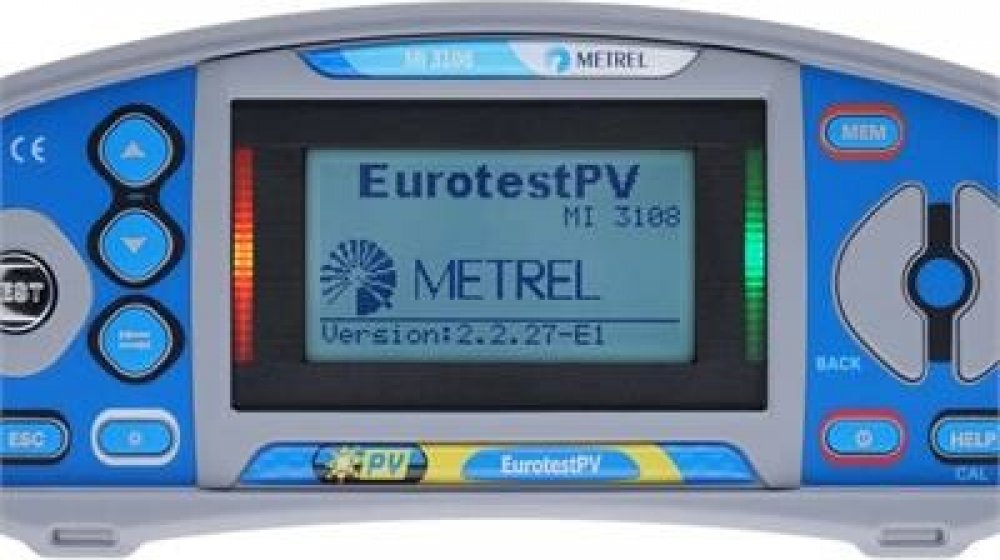

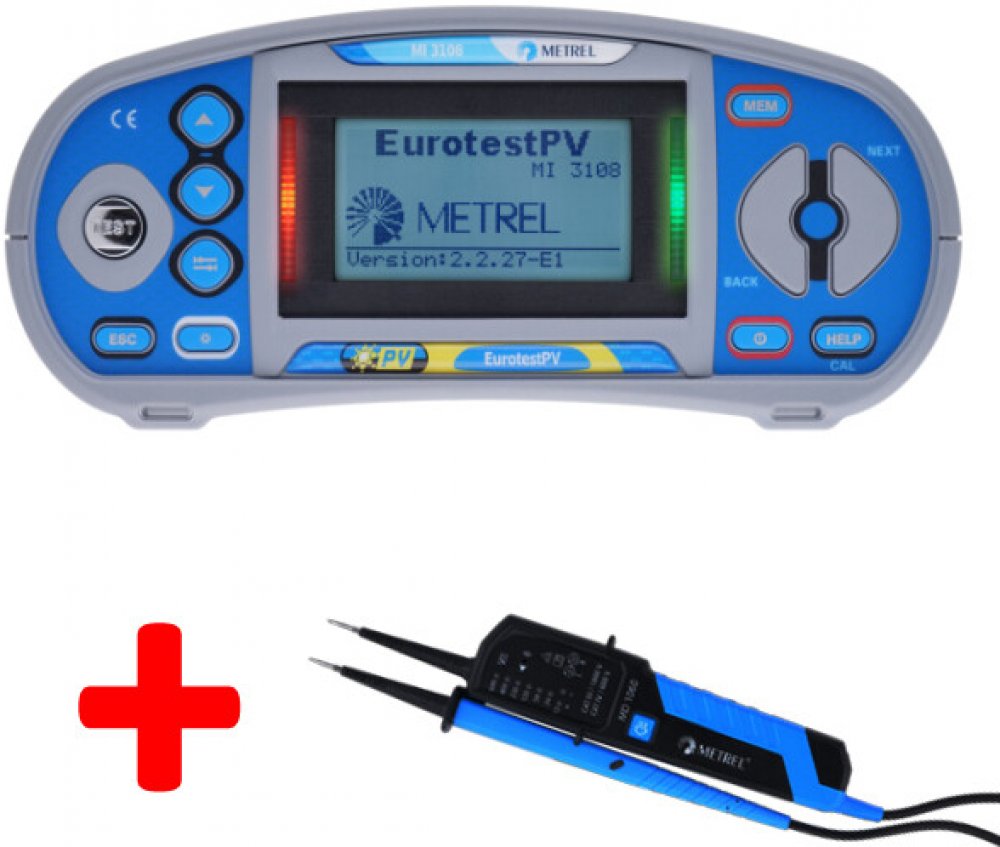

METREL Eurotest PV PS, (MI 3108 PS)

MI 3108 PS Eurotest PV
je kombinovaný tester.Umožnuje kompletní testování elektrických instalací dle EN 61557 a navíc provede všechny potřebné zkoušky vyžadované na jednofázových fotovoltaických (PV) instalací. To zahrnuje všechny zkoušky podle požadavků normy EN 62446, ale také I - U charakteristiky, výpočet hodnot STC (standardní podmínky testování) hodnot a měření výkonu na straně DC i AC. Přístroj je konstruován pro použití v reálných pracovních podmínkách (napětí do 1000 V, proud do 15A DC). Přístroj je dodáván s PV bezpečnostní sondou, která umožňuje bezpečné odpojení kdykoliv během měření, čímž se výrazně zvyšuje bezpečnost obsluhy.


Funkce a vlastnosti přístroje:
Měření na DC straně PV instalace:- napětí, proud, výkon, energie- Uoc (napětí naprázdno) a Isc (zkratový proud)- ozáření- teplota modulů
Měření na AC straně PV instalace:- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení- účinnost PV modulů, invertoru, PV systému
Elektrická instalace:- izolační odpor- spojitost PE vodiče- skutečná impedance sitě, zkratový proud, úbytek napětí- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud- proudové chrániče (typ AC, A,B, standartní i selektivní)- zemní odpor- AC proud pomocí klešťového přístroje (odebíraný i unikající)- TRMS napětí, kmitočet, sled fází- výkon, energie, harmonické zkreslení
Hlavní vlastnosti:

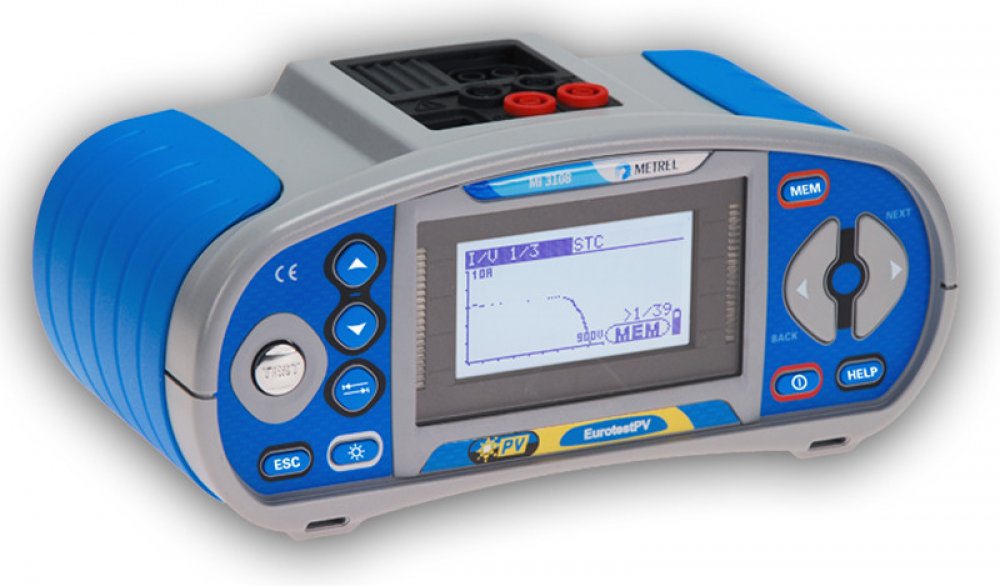

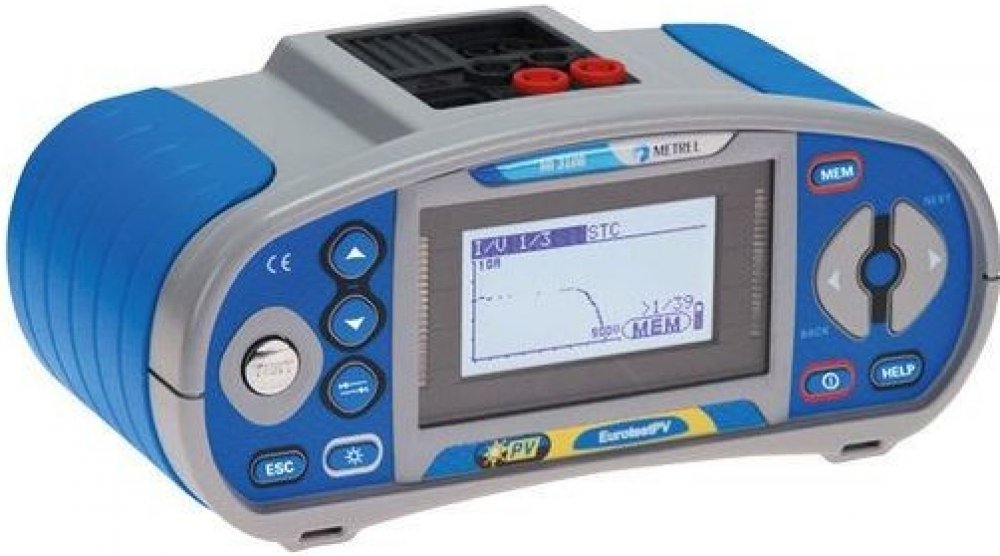

PV instalace:- výpočet STC hodnot- výpočet účinnosti- grafické zobrazení I-V křivky modulu- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu
Elektrická instalace:- možnost automatikého testu proudových chráničů- měření proudových chráničů typu B- měření zemního odporu- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance- online monitor napětí na svorkách přístroje- funkce osciloskopu- měření impedance smyčky za proudovým chráničem bez jeho vybavení- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)
Další výhody:- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy

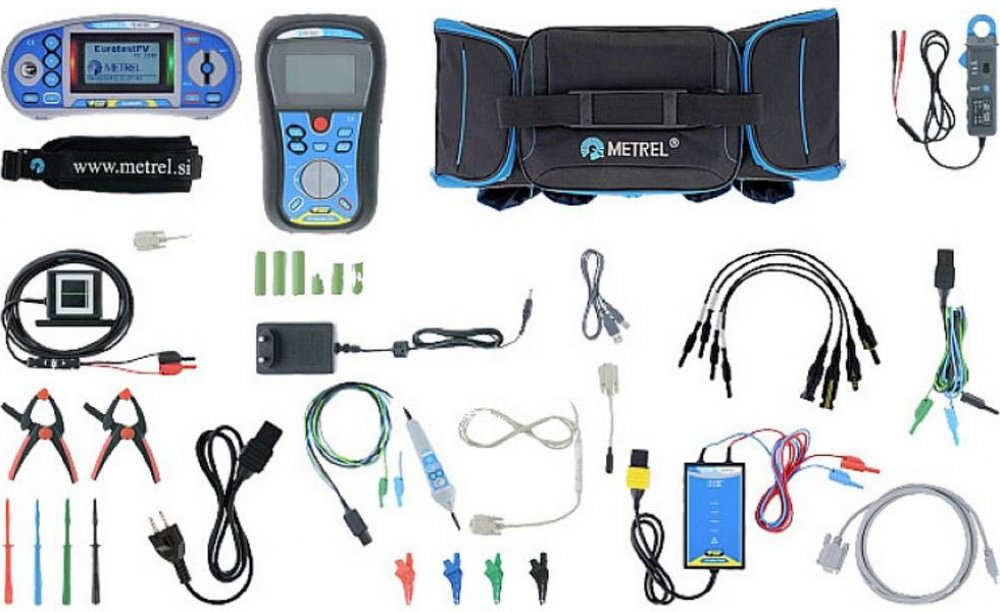

Rozsah dodávky:
Přístroj MI PS 3108 EurotestPV
Taška na přenášení, 2 ks pásy na uchycení
Hrotový ovladač
Měřicí kabel 3x1, 5m
Měřicí hroty a krokosvorky 3 +3 ks
Bezpečnostní sonda PV sonda
PV MC 3/4 adaptér (malé / female)
AC / DC proudové kleště- Pyranometer
Teplotní sonda- Napájecí adaptér + 6 NiMH, typ AA
Kábele USB a RS232 - PS / 2
PC SW Eurolink PRO
Stručný návod k použití
Návod k použití a příručka na CD
Kalibrační certifikát
A 1378 Eurotest PV vzdálená jednotka
Technické parametry:
Měření v PV instalacích
Funkce
Měřicí rozsah
Základní chyba měření
Napětí
0 V DC ... 999 V DC0 V AC ... 999 V ACI-V m.: 20 V DC ... 999 V DC
±(1,5 % z MH + 5 D)±(1,5 % z MH + 3 D)±(2 % z MH + 2 D)
Proud
Panel m.: 0,0 mA ... 300 A DCInvert. m.: 0,0 mA ... 300 A ACI-V m.: 0,00 A ... 15 A DC
±(1,5 % z MH + 5 D)±(1,5 % z MH + 3 D)±(2 % z MH + 3 D)
Výkon
Panel m.:0 ... 200 kWI-V m.: 0 ... 15 kW
±(2,5 % z MH + 6 D)±(3 % z MH + 5 D)
Energie
0,000 Wh - 1999 kWh

I-V křivka
1000 V / 15 A / 15 kW

Harmonické
do jedenácté harmonické

Ozáření
0 ... 2000 W/m
± (5 % z MH + 5 D)
Teplota
-10°C ... + 85°C
± 5 D
Měření v elektrických instalacích
Funkce
Měřicí rozsah
Základní chyba měření
Izolační odpor(EN 61557-2)
U = 50, 100, 250 V DCR do 199,9 MΩU = 500, 1000 V DCR do 999 MΩ
±(5 % z MH + 3 D)±(5 % z MH + 3 D)
Spojitost 200mAEN 61557-4)
0,00 Ω ... 1999 Ω
±(3 % z MH + 3 D)
Spojitost 7mA
0,0 Ω ... 1999 Ω
±(5 % z MH + 3 D)
Impedance smyčkyEN 61557-3)
0,00 Ω ... 9,99 kΩ
± (5 % z MH + 5 D)
Impedance sítě(EN 61557-3)
0,00 Ω ... 9,99 kΩ
± (5 % z MH + 5 D)
Napětí
0 VAC ... 550 VAC
± (2 % z MH + 2 D)
Kmitočet
0,00 ... 499,9 Hz
± (0,2 % z MH + 1 D)
Sled fází(EN 61557-7)
1.2.3 nebo 3.2.1

Proudové chrániče(EN 61557-6)
IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
- Dotykové napětí Uc
0,0 V ... 99,9 V
( -0 %/ + 15%) z MH
- Vypínací čas
0 ms ... max. čas
± 1 ms
- Vybavovací proud
0,2 x IΔN ... 2,2 x IΔN
± 0,1 x IΔN
Zemní odpor(EN 61557-5)
0,00 Ω ... 9999 Ω
± ( 5 % z MH + 5 D)
MH značí měřenou hodnotu, D značí digit
Všeobecně

Přístroj
PV Remote Unit
Displej
LCD 128 x 64 bodů s podsvětlením
Napájení
6 x 1,2 V NiMH akumulátor, typ AA
Přepěťová kategorie
CAT II / 1000 V DCCAT III / 600 V CAT IV / 300 V

Třída ochrany
II (dvojitá izolace)

Komunikace
RS 232 + USB
RS 232
Rozměry
230 x 103 x 115 mm
140 x 230 x 80 mm
Hmotnost
cca 1,3 kg
cca 1,0 kg
