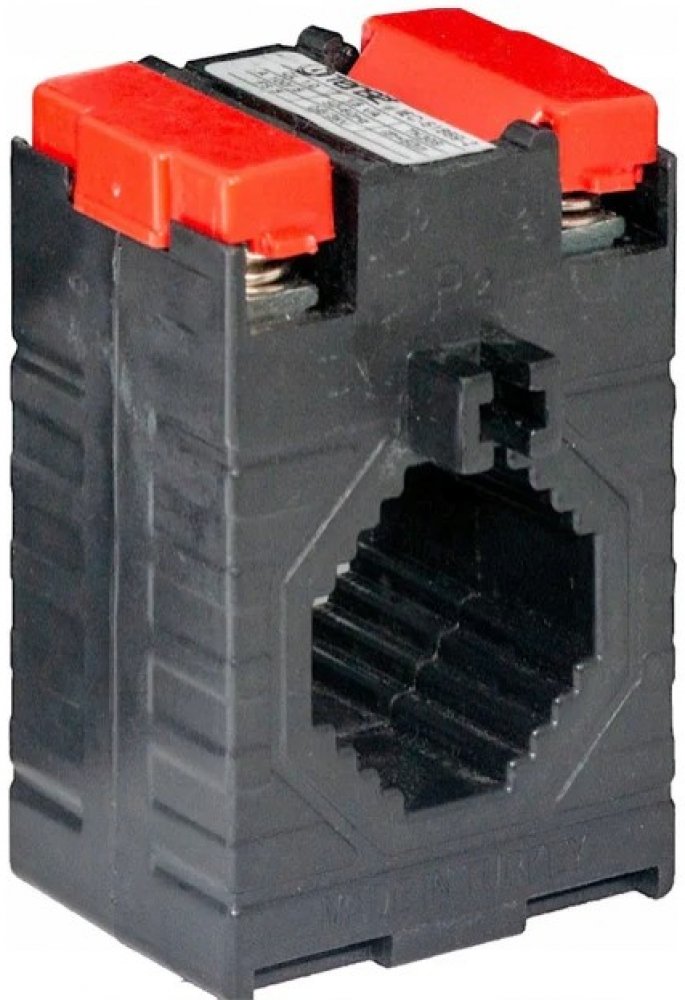

Měřicí transformátor TK30S 10 A 230 V IP20

TK30S - Měřicí transformátor proudu 100/5 150/5 200/5 250/5 300/5 400/5 500
TENSE
Násuvný měřicí transformátor pro primární jmenovité proudy od 100 do 500 A, sekundární proud 5 A, jmenovité výkony 2,5 VA, k dodání ve třídá přesnosti 0,5.
Násuvný proudový měnič pro nepřímé měření sinusových střídavých proudů
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky.
- Označení: 500/5
Technical data
Primary current: 100...500 A
Primary conductor Ø: max. 26 mm
Primary strip 1: 30.5 x 11 mm
Primary strip 2: 25.5 x 16 mm
Primary strip 3: 20.5 x 20.5 mm
Width: 49 mm
Height: 73 mm
Depth: 26.5 mm
Download on
Technical information on current transformers (996 kB) - to be sent on request
