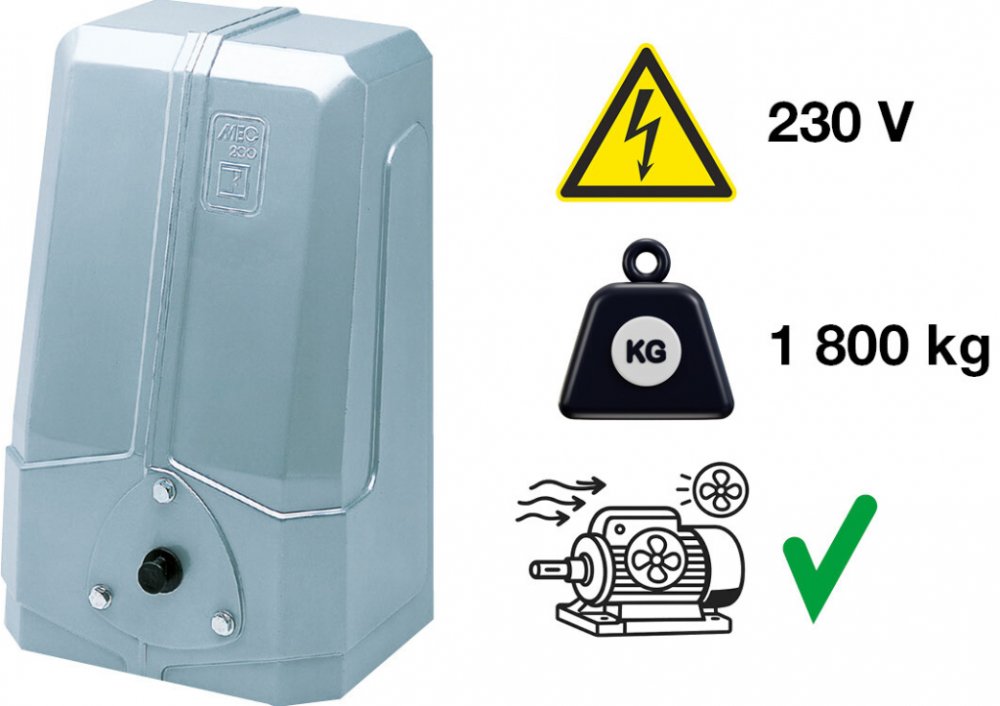

Meccanica Fadini S.r.l. Pohony MEC200 pro posuvné brány do 2000 kg, 230/400 Vac, vyber variantu Napájecí napětí: 230 Vac, Váha: 1800, Chlazenývzduchem: ANO

Neúnavný pohon MEC200 pro posuvné brány do 2000 kg, 230/400 Vac, bez řídící elektronické jednotky (tu je třeba přiobjednat zvlášť), vzduchem chlazený anebo bez chlazení.
Varianty
nad cenou motoru jsou malé obrázky, kdy se po najetí myší na každý z nich objeví klíčové parametry: napájecí napětí, max. váha brány a zda je dovnitř pohonu integrována řídící elektronika. Po kliknutí na každý obrázek s parametry se zobrazí konkrétní varianta požadovaného motoru s cenou a skladovou dostupností.
Volba napájecího napětí přímo ovlivňuje maximální hmotnost brány, pro kterou je pohon určen. Při napájení 230 V AC je maximální doporučená hmotnost brány až 1 800 kg. Varianta 230/400 V AC umožňuje použití pro těžší brány s hmotností až 2 000 kg, a je proto vhodná zejména pro průmyslové a vysoce zatěžované instalace.
Třífázové napájení 400 V AC poskytuje vyšší výkon, lepší rozběhové vlastnosti a stabilnější provoz při intenzivním používání nebo při pohybu velmi těžkých bran.
Maximální hmotnosti uvedené výrobcem je nutné chápat jako laboratorní nebo ideální provozní hodnoty při správně instalované a perfektně se pohybující bráně.
V reálném provozu působí řada faktorů, které zvyšují odpor pohybu a tím i zatížení pohonu. V zimním období dochází ke zvýšení mechanického odporu vlivem nízkých teplot, námrazy nebo zatuhnutí maziv. Dalším významným faktorem je postupné opotřebení mechanických částí konstrukce brány, koroze, zanášení pojezdových koleček nečistotami, prachem nebo listím a také deformace kolejnice či samotné konstrukce brány. Tyto vlivy mohou výrazně zvýšit sílu potřebnou pro pohyb brány, přestože její skutečná hmotnost zůstává stejná.
Proto se v praxi doporučuje ponechat dostatečnou výkonovou rezervu a nevolit pohon na hranici maximální povolené hmotnosti. V našich podmínkách je vhodné počítat u samonosných bran s bezpečnostní rezervou 100 % podle provozních podmínek, délky brány a četnosti používání.
Správně dimenzovaný pohon pak pracuje s nižším zatížením, má klidnější chod, lépe zvládá nepříznivé podmínky a dosahuje výrazně delší životnosti.

Převodový motor pracuje v olejové lázni a při častých cyklech vzniká značné množství tepla. To se přenáší do těla pohonu a následně i do prostoru s elektronikou. To se přenáší do těla pohonu a následně i do prostoru s elektronikou. Vestavěná řídicí jednotka je proto vystavena vyšším provozním teplotám, vibracím i kondenzaci vlhkosti. Elektronické součástky přitom obecně dlouhodobě nemají rády vyšší teploty — zejména kondenzátory, napájecí části nebo výkonové prvky.
Proto se u výkonnějších a průmyslových verzí často používá externí řídicí jednotka umístěná samostatně v rozvaděči.
Elektrobrzda u těžkých bran má za úkol rychle zastavit velkou hmotu, zabránit doběhu brány setrvačností, držet bránu bezpečně v poloze a omezit namáhání převodů při zastavení.
Jenže při každém brzdění vzniká teplo. A u těžké průmyslové brány s častými cykly je toho tepla hodně. Pokud by byl motor uzavřený bez aktivního chlazení, začalo by se teplo kumulovat v olejové lázni, v převodovce, v brzdě i ve vinutí motoru. Proto se u výkonnějších verzí používá vzduchem chlazený motor.
Takže MEC200 má na zadní části motoru chladicí ventilátor, motor má výrazné chladicí žebrování, ventilátor žene vzduch přes tělo motoru a proudící vzduch odvádí teplo z pláště motoru a nepřímo i z převodové části.

Každá sada obsahuje elektromechanický pohon s mechanickou spojkou, pastorkem pro hřeben, kotevní základovou desku se šrouby pro upevnění do podkladu, mechanické koncové spínače, dvojici nájezdových plechů koncových spínačů a klíč pro manuální odblokování pohonu. Elektronická řídicí jednotka a vzduchem chlazený motor s elektrobrzdou jsou součástí pouze u vybraných modelů podle specifikace uvedené v tabulce.
Výhody MEC200.213
Vysoká kvalita evropské výroby
Kvalitní a výkonný pohon vhodný pro silné zatížení
Celokovové provedení
Vše, co byste o pohonu měli vědět:
Pohonu MEC200.213 s výkonem motoru 1.5 HP a napájením 400 V pro vertikální montáž se jen tak ledacos nevyrovná.
Je to mohutný celokovový pohon s kvalitní převodovkou s dvojitou spojkou, ručním odblokování pohonu pro případ výpadku elektrického proudu a mechanickými koncovými spínači.
Jedná se o elektromechanický pohon
Pohon, díky kterému dokážete vyřešit automatizace míst, kde by většinou elektromechanické pohony nebyly schopny držet krok a odvádět očekávaný výkon - MEC200 vyhovuje i těm nejvyšším nároků na výkon.
Obsah balení
Každá sada obsahuje elektromechanický pohon s mechanickou spojkou, pastorkem pro hřeben, kotevní základovou desku se šrouby pro upevnění do podkladu, mechanické koncové spínače, dvojici nájezdových plechů koncových spínačů a klíč pro manuální odblokování pohonu. Elektronická řídicí jednotka a vzduchem chlazený motor s elektrobrzdou jsou součástí pouze u vybraných modelů podle specifikace uvedené v tabulce.
Parametr
0,5 HP – 1f
0,5 HP – 3f
1 HP – 1f
1 HP – 3f
1,5 HP – 3f
Napájení (V ac – Hz)
230 – 50
230/400 – 50
230 – 50
230/400 – 50
230 – 50
Příkon (W)
510
575
1 130
1 030
1 500
Odebíraný proud (A)
2,4
2,1/1,2
5,7
3,7/2,2
5,1/3
Výstupní výkon (kW)
0,37
0,37
0,73
0,73
1,1
Otáčky motoru (min⁻¹)
1 380
1 380
1 380
1 380
1 380
Kondenzátor (µF)
20
–
40
–
–
Jmenovitý točivý moment (Nm)
40
40
80
80
110
Rychlost pojezdu (m/min)
10
10
10
10
10
Převodový poměr
1/32
1/32
1/32
1/32
1/32
Pracovní teplota (°C)
−25 až +80
−25 až +80
−25 až +80
−25 až +80
−25 až +80
Koncový spínač
mechanický
mechanický
mechanický
mechanický
mechanický
Stupeň krytí IP
55 (C)
55 (C)
55 (C)
55 (C)
55 (C)
Typ oleje
706L
706L
706L
706L
706L
Hmotnost (kg)
19,5 o – 19 v
18,5 o – 18 v
23,5 o – 23 v
21,5 o – 21 v
25,5 o – 25 v
Intenzita použití
velmi intenzivní
velmi intenzivní
velmi intenzivní
velmi intenzivní
velmi intenzivní
