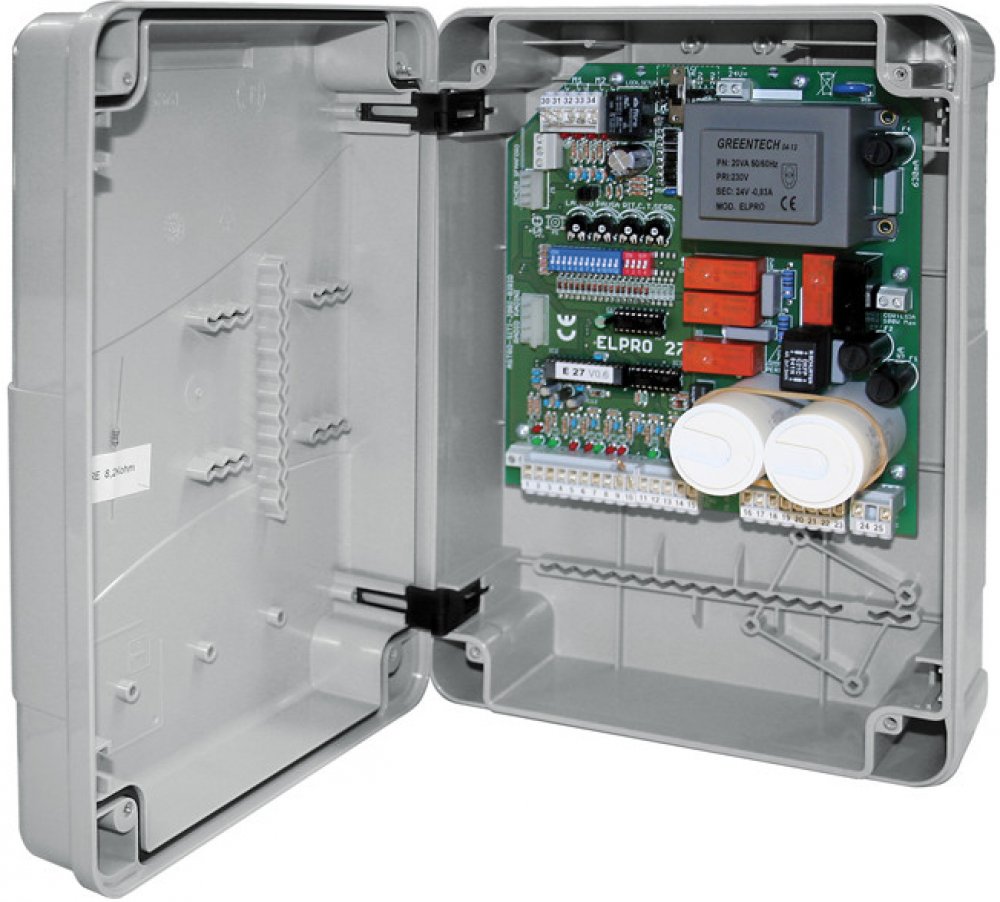

Meccanica Fadini S.r.l. ELPRO 27 řídící jednotka pro otočné, posuvné brány a automatické systémy

ELPRO 27 jednofázový elektronický programátor osazený rozběhovými kondenzátory. Určen pro jednokřídlé nebo dvoukřídlé otočné brány,  s koncovými spínači i bez nich. Vhodný také pro samosvorné motory posuvných bran do max. 0,37 kW
Provozní režimy
Automatický, poloautomatický, krokový automatický režim, režim „mrtvý muž“, režim pro pěší, reverzní impuls při rozjezdu a předblikání.
Hlavní funkce
Intuitivní nastavení pomocí trimrů a DIP přepínačů: napájení elektrického zámku, autotest fotočlánků (DSA), autotest bezpečnostních lišt (DACS), přednastavení pro semafory až se 3 světly, ukládání časů chodu a indikace stavu pohonu.
Rozměry skříně: 210 × 295 × 110 mm. Stupeň krytí: IP64. Pracovní teplota: −20 °C až +55 °C.

Technické parametry:
Parametr
Hodnota
Napájení desky 1PH
230 Vac – 50/60 Hz
Napájení desky 3PH
-
Max. výkon motoru
750 W
Výstup doprovodného osvětlení
230 Vac – 100 W
Výstup pro fotočlánky / klíčový spínač / rádiový přijímač
24 Vac
Výstup kontrolní lampy
24 Vac – 3 W
Výstup řízení DSA
24 Vac – 150 mA
Výstup výstražné lampy
230 Vac – 25 W
Doba chodu motoru
0–120 s (posuvná brána) / 0–60 s (křídlová brána)
Doba automatického zavření
1–220 s
Zpoždění křídel při zavírání
0–10 s
Doba otevření pro pěší
1–45 s

 Funkce a připojení řídicí jednotky ELPRO 37
Funkce
ELPRO 27
Třífázové pohony
-
Zastavení fotočlánkem při otevírání
●
Vstup pro 2. pár fotočlánků
●
Dedikovaný vstup bezpečnostní lišty
●
Dedikovaný vstup pro 2. bezpečnostní lištu
●
Zařízení pro autotest fotočlánků (DSA)
●
Zařízení pro autotest bezpečnostních lišt (DACS)
●
Elektronická brzda
-
Uložení zbývající doby chodu motoru při přerušeném cyklu
●
Plynulé zrychlení a zpomalení
–
Nastavení řízení krouticího momentu
–
RT data
–
Učení časů chodu pomocí dálkového ovladače
–
Aktivace sekundární desky (slave režim)
–
Elektrický zámek
●
Krokový režim
●
Režim „mrtvý muž“ (držení tlačítka)
●
Otevření pro pěší
●
Otevření pro pěší dálkovým ovladačem
●
Reverzní impuls při rozjezdu
●
Externí hodiny
●
Doprovodné osvětlení
●
Kontrolka stavu automatizace
●
Poloautomatický režim
●
Automatický režim
●
Předblikání
●
Bez blikání během prodlevy v automatickém režimu
●
Zásuvná rádiová karta
●
Bez reverzu při otevírání dálkovým ovladačem
●
Automatické zavření po průjezdu fotočlánky
●
Přednastavení pro semafor až se 3 světly
●
