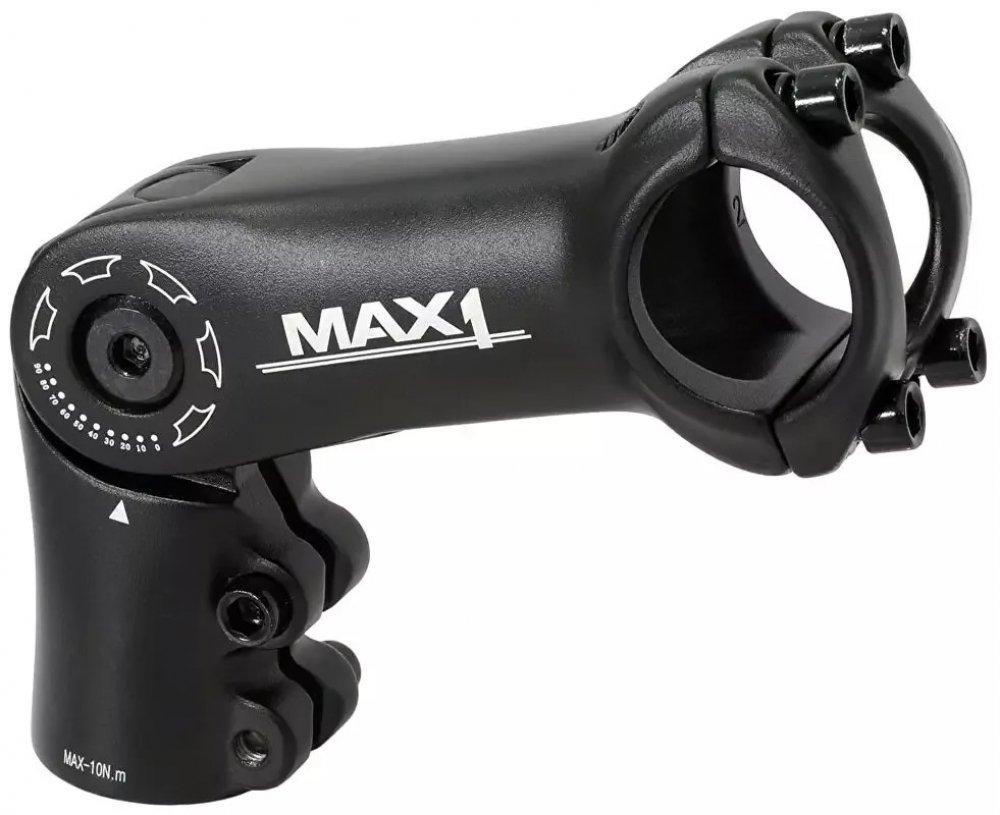

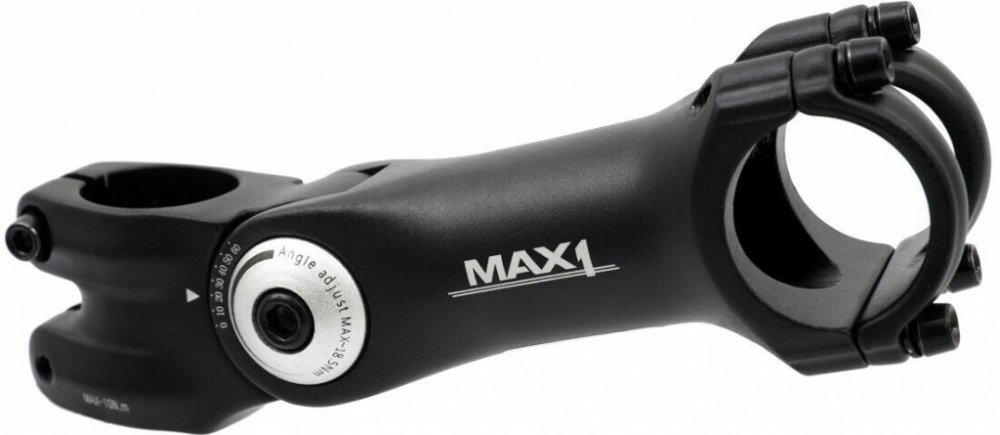

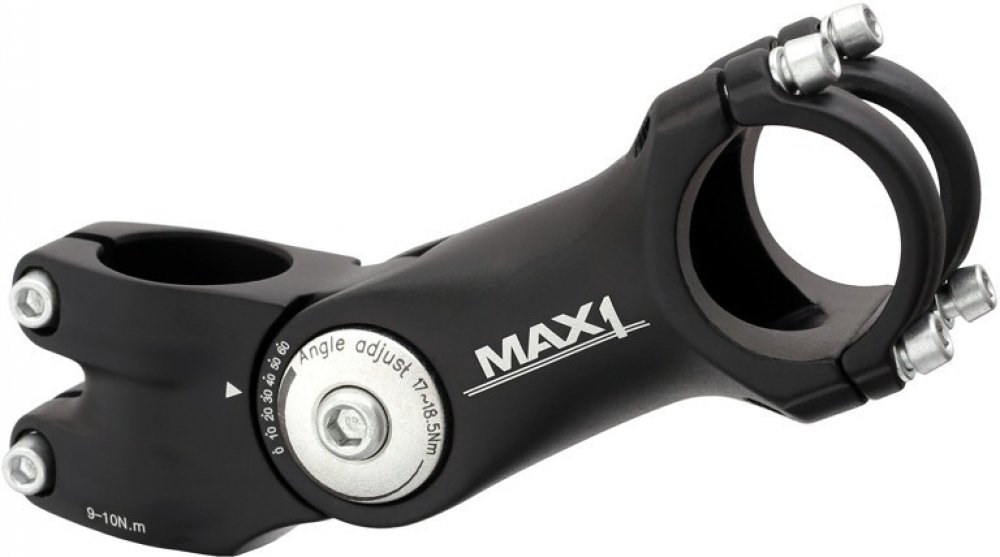

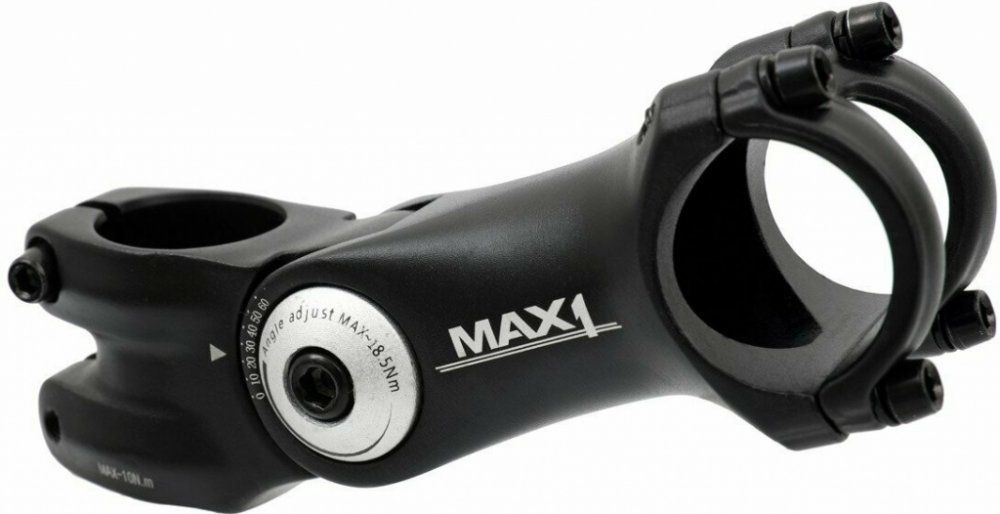

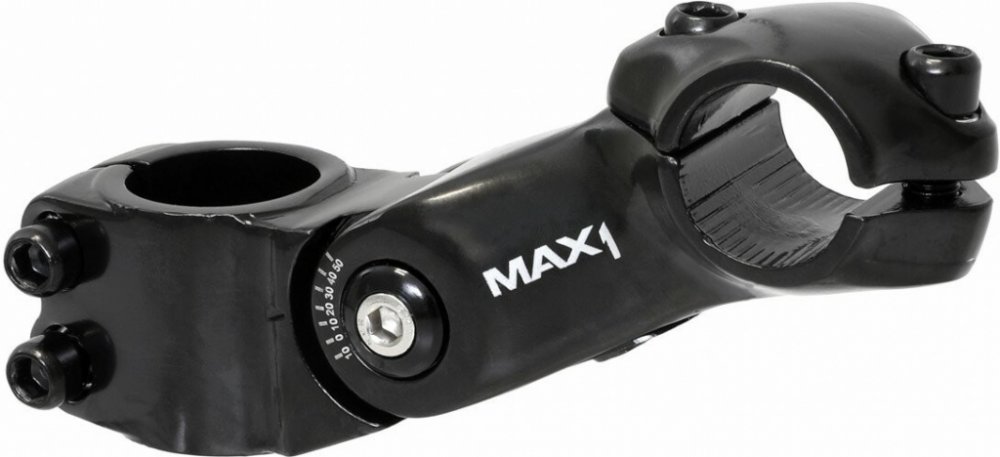

MAX1 A-H

• stavitelný představec v úhlu -10 až 50 stupňů
• materiál: hliníková slitina
• pro řidítka s montážním průměrem 25,4 mm
• snadné nastavení pomocí dvou imbusových šroubů
Doporučené použití:
• pro trekingová a cestovní kola
• pro řidítka v maximální délce 660 mm
Montáž:
1) Montáž doporučujeme svěřit do rukou odborného servisu.
2) Povolte spojovaci šroub pomocí 5 mm imbusového klíče.
3) Povolte šroub pro upínací klín pomocí 6 mm imbusového klíče.
4) Představec nasaďte na sloupek vidlice, sloupek musí být zasunut v představci min. 30 mm a lehce dotáhněte.
5) Uvolněte víčko představce - 2 šrouby M8 pomocí imbusového 6 mm klíče, vložte řidítka správného průměru 25,4 mm, vraťte víčko a upevněte 2 šrouby M8, dotáhněte šrouby 6-8 Nm.
6) Nastavte správný sklon a dotáhněte pečlivě nejdříve šroub pro upínací klín 14-16 Nm, po té spojovací šroub na 10-12 Nm.
7) Po několika ujetých km znova zkontrolujte pevnost všech šroubových spojení.
DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ:
Ujistěte se, že máte pevně dotažený spojovací šroub. Pokud spojovací šroub řádně nedotáhnete, může dojít k prasknutí představce, případně pádu a úrazu!!
Více na: MAX1.CZ.
Výrobce: Cyklomax, spol. s r.o., Pardubická 504, 533 52 Srch. E-mail: info@cyklomax.cz
