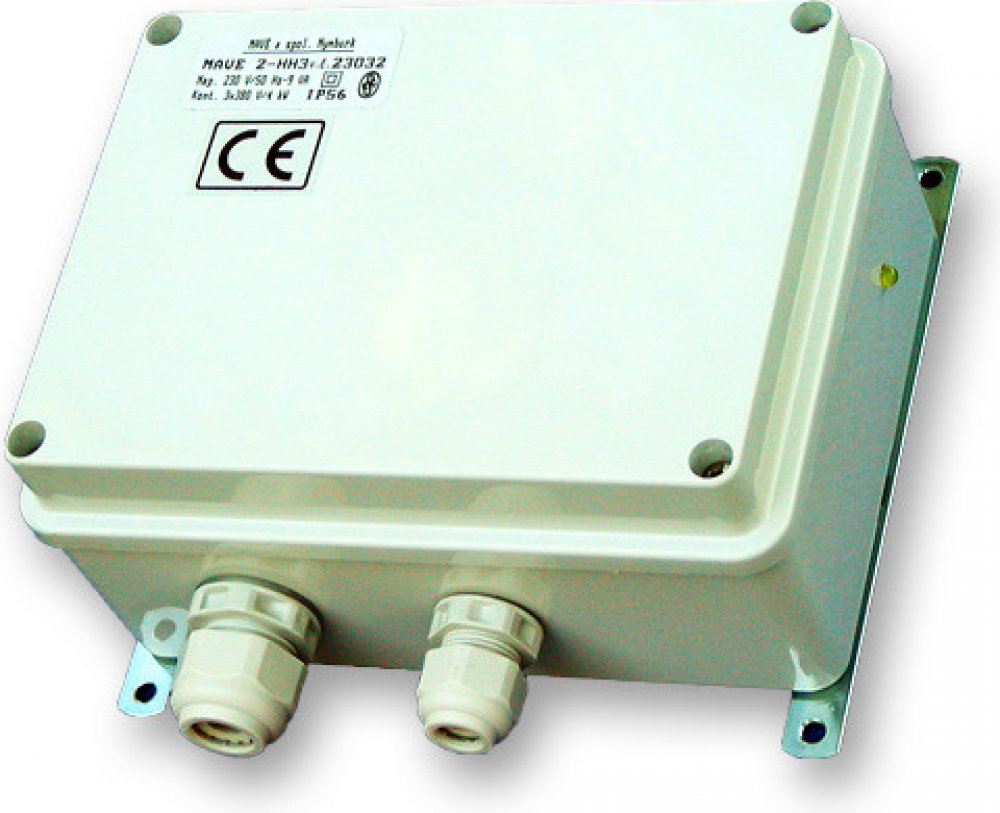

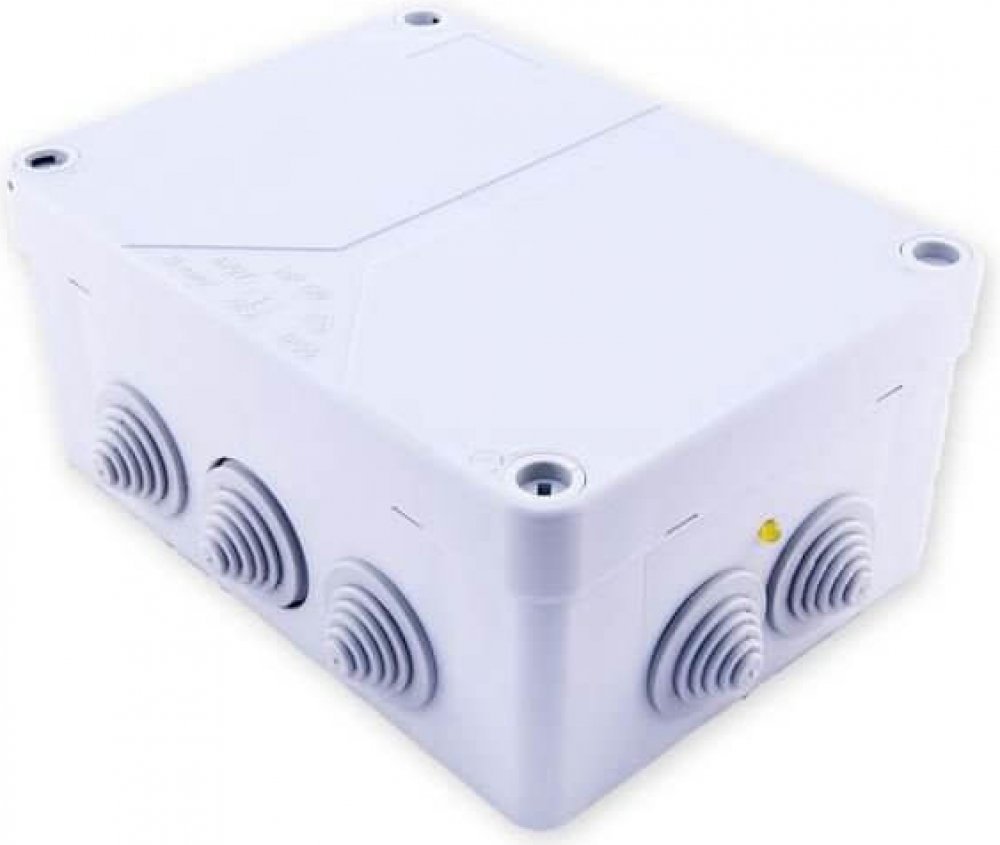

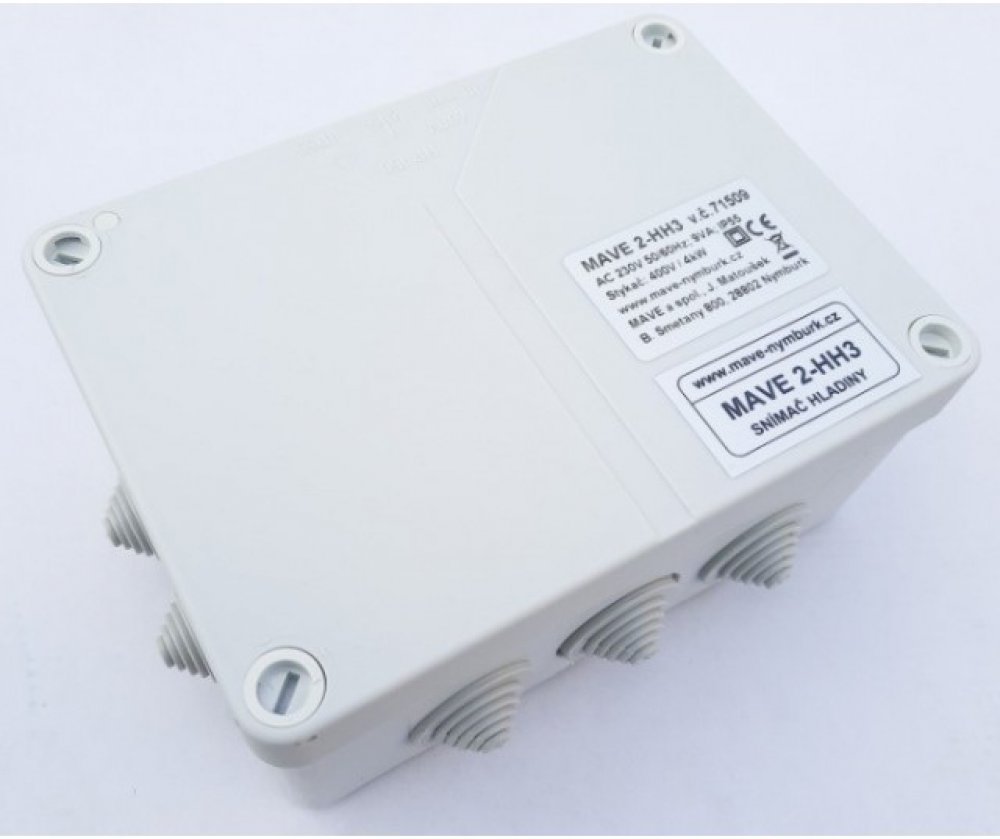

MAVE Snímač hladiny MAVE 2-HH3

snímač hladiny MAVE 2-HH3
obsahuje stykač s max. zatížením 4kVA.
Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání.
Popis:
Automatické ovládání čerpadla připojením dvou sond, jejichž vzdálenost určuje spínací diferenci, nebo dvojité sondy (PS-3, PSV-2). Ponorné sondy nejsou součástí snímače hladiny, nutno zakoupit samostatně
Ochrana jedno i třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání.Snímání hladiny vody ve studních, vrtech, jímkách...pro čerpadla 230 i 400V.
Při poklesu hladiny vody pod spodní sondu stykač rozpojí obvod napájení čerpadla. Při opětovném vystoupání hladiny vody k horní sondě - dojde automaticky k opětovnému spuštění čerpadla.
Napájecí napětí: 230 V AC Příkon: 9 W Výstup: 3F stykač Zatížení kontaktů: 400V / 4kW Napětí / proud na sondě: 12 V AC / 0,6 mA Vstupní citlivost: cca 35 kOhm Signalizace: LED diodou Rozměry:164x119x77 mm Hmotnost: 0,7 kg Materiál obalu: plast (PP) Krytí: IP55
...
Montážní návod:
Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Nožem odřízněte velikostně odpovídající stupeň vývodek potřebných pro protažení kabelů (pro kabel ponorné sondy první stupeň pro průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.
Vývody kabelů ponorných sond zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 5, 6 (L, N). Kontakty stykače zapojte do okruhu napájení čerpadla.
Popis činnosti - automatické ovládání čerpadla:
Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.
Schéma zapojení:
Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:
svorka č. 1 – modrá
svorka č. 2 – žlutozelená nebo šedá
svorka č. 3 – hnědá nebo černá
svorka č. 4 – nezapojena
nebo
