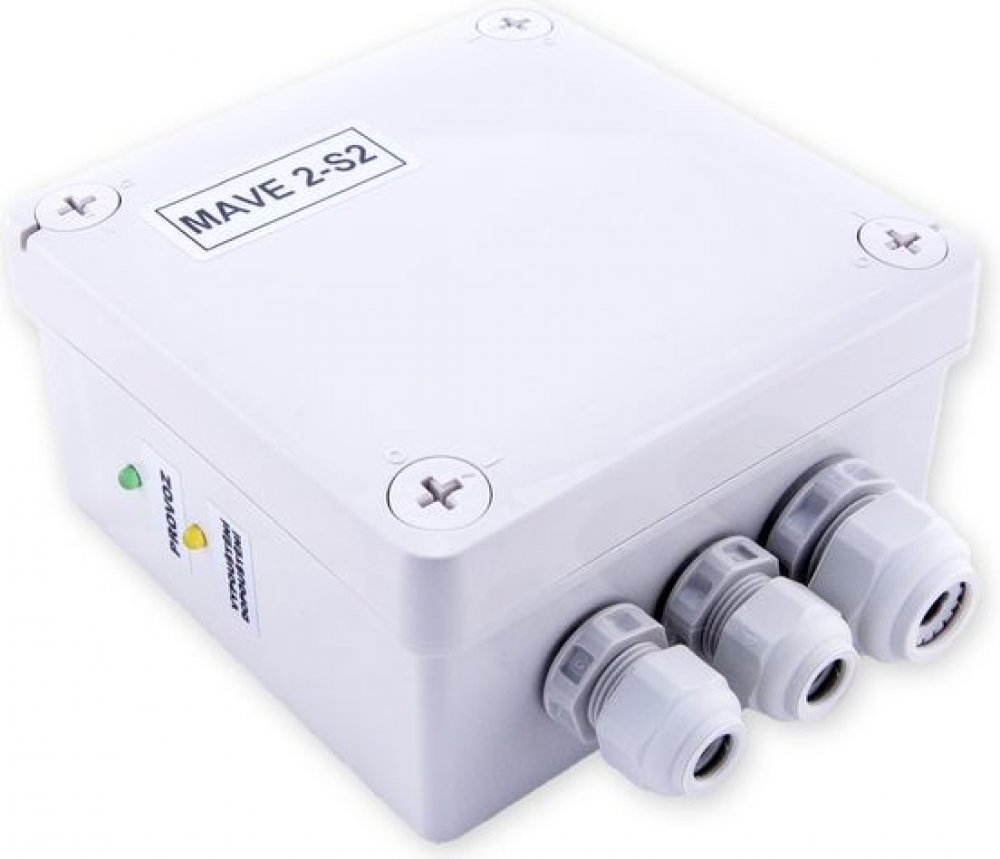

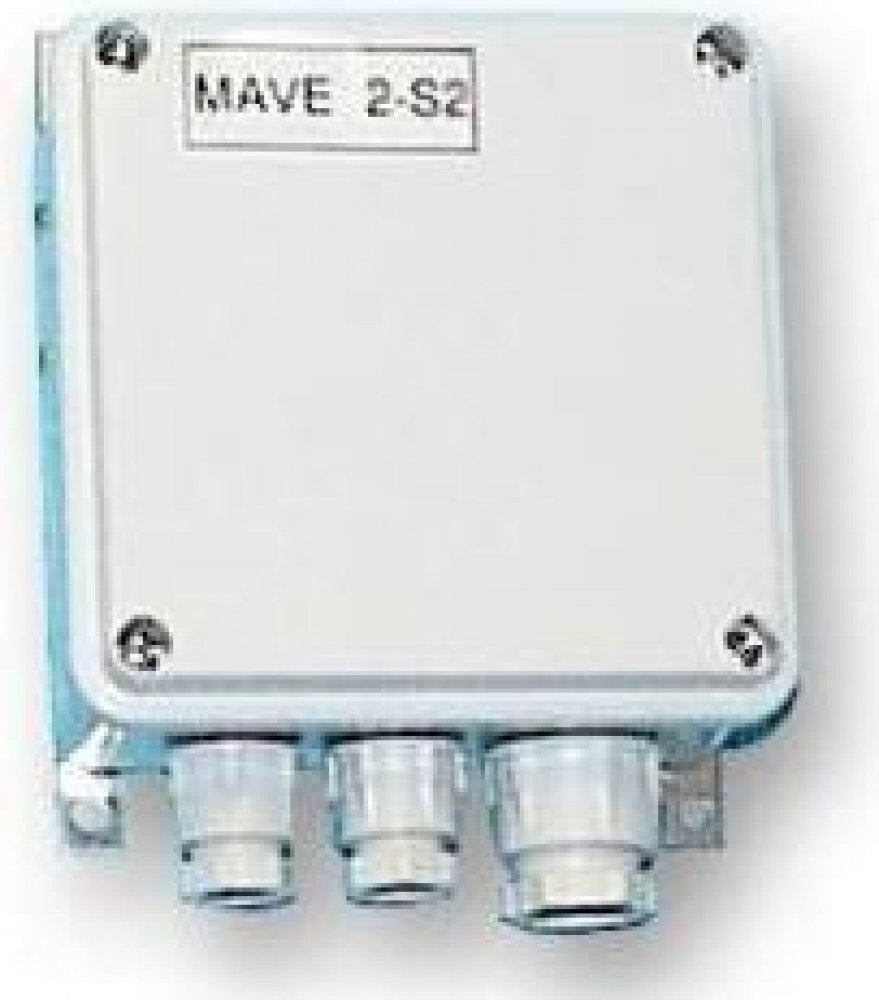

MAVE 2-S-2 hlídač hladiny

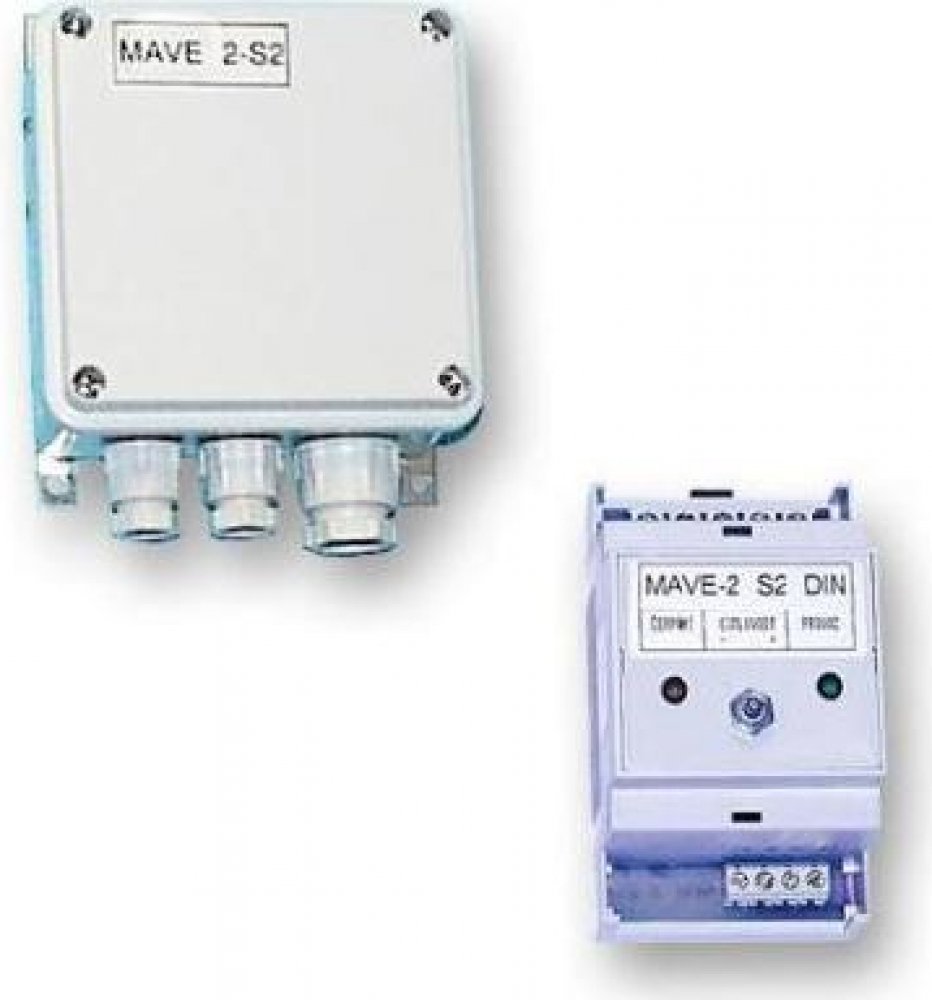

vlastnosti:Pro připojení dvou sond, vzdálenost sond určuje spínací diferenciProvedení pro vnější montáž nebo lištu DIN 35 mm.Technické údaje:Napájecí napětí ........ 230V ACPříkon ................. 3 VAVýstup ................. přepínací kontakt reléZatížení kontaktu ...... 250V/5AVstupní citlivost ...... 5-100 kOhmIndikace ............... LEDRozměry S2 ............. 110x110x60 mm , 3MHmotnost ............... 0,33kg , 0,16kgMateriál obalu ......... plastKrytí .................. IP56 , IP20schéma:Popis činnosti snímačů MAVE 2-S1, MAVE 2-S2 (ev. DIN)Snímač pracuje na principu spínání relé v závislosti na přítomnosti hladiny kapaliny na sondě. Kapalina vytvoří při dotyku s elektrodami vodivé spojení. Tento stav je přiveden do snímače. Na jeho kontaktech dostaneme informaci o přítomnosti kapaliny na snímací sondě. Maximální hladina (obr. č. 1): Relé ve snímači je v klidovém stavu. Na přepínacím kontaktu jsou spojeny vývody 6-7. Při dostoupení vody k sondě relé přitáhne a přepínací kontakt rozpojí vývody 6-7 a spojí vývody 5-6. Minimální hladina (obr. č. 1):Relé ve snímači je přitažené. Na přepínacím kontaktu jsou spojeny vývody 5-6. Při ztrátě vody na sondě relé odpadne a přepínací kontakt rozpojí vývody 5-6 a spojí vývody 6-7. Pro dopouštění nebo vyčerpávání nádrží se použije typ MAVE 2-S2 se dvěma sondami, zapojení podle obrázku č. 2. U obou zapojení je namontována sonda S1 jako horní a S2 jako spodní. Dopouštění nádrže (obr. č. 2): Při zapnutí snímače zůstane relé v klidovém stavu a přepínací kontakt spojeny vývody 6-7, zapnuto dopouštění. Při dostoupení vody k horní sondě relé ve snímači přitáhne, přepínací kontakt rozpojí vývody 6-7 a je ukončeno dopouštění. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, spojí kontakty 6-7, zapne dopouštění a celý cyklus se opakuje. Vyčerpávání nádrže (obr. č. 2 ): Při zapnutí snímače zůstane relé v klidovém stavu. Při dostoupení vody k horní sondě relé ve snímači přitáhne, přepínací kontakt spojí vývody 5-6 a spustí vyčerpávání. Relé zůstane přitažené do doby, než dojde k poklesu hladiny pod spodní sondu. Pak relé odpadá, přepínací kontakt rozpojí vývody 5-6 a přeruší vyčerpávání. Relé zůstane odpadlé do doby než voda dostoupí k horní sondě a opět spustí vyčerpávání.
