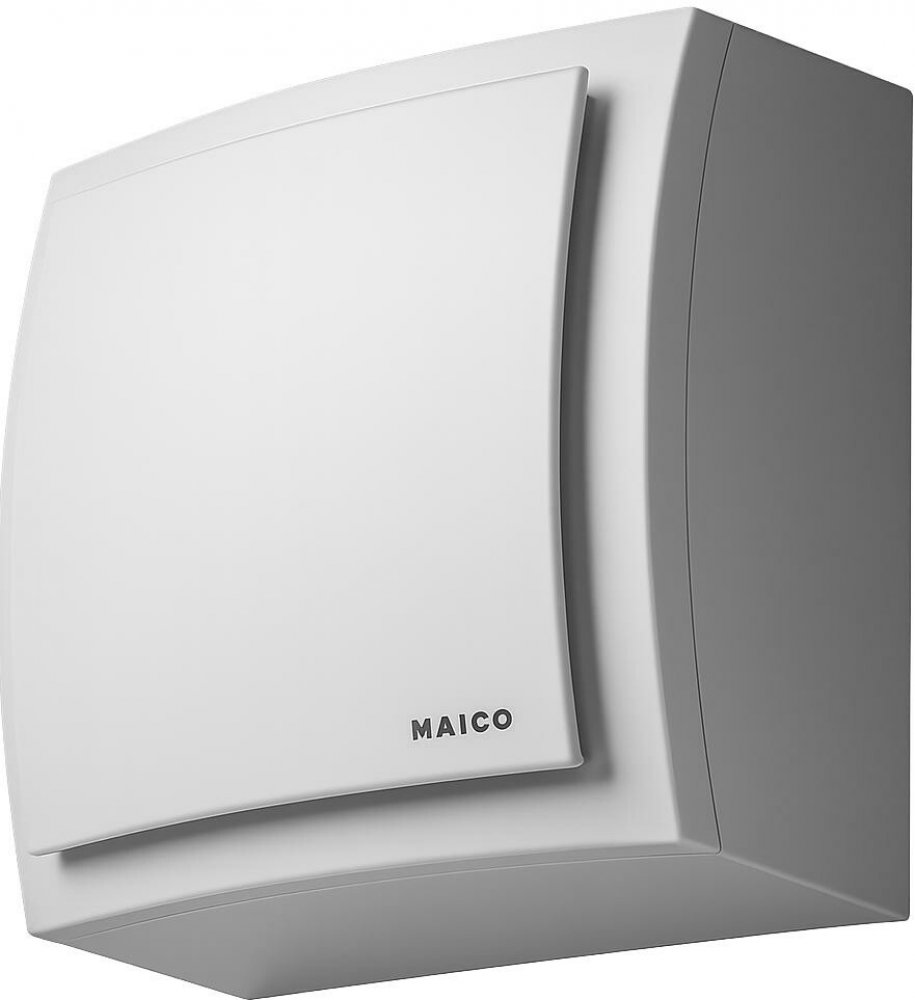

Maico ER-AP 60 H

Ventilátor na omítku ER-AP 60 H
Provedení s regulací vlhkosti a trvalým provozem
Bezbariérový výrobek, s automatickým zapnutím a vypnutím.
Úroveň sepnutí: 60 %, 70 %, 80 % nebo 90 % relativní vlhkosti lze nastavit pomocí propojek.
Úroveň vypnutí: cca. 10% pod úrovní zapnutí (vždy pevně nastaveno).
Nelze regulovat otáčky.
Nevhodné pro současné odvětrání dvou místností.
Ruční ovládání pomocí spínače je možné, např. sepnutí plných otáček pomocí spínače osvětlení.
Standardní zapojení: Ventilátor běží na snížené otáčky, měření vlhkosti je aktivní, při překročení úrovně sepnutí přepne na plné otáčky, při snížení vlhkosti pod úroveň vypnutí přepne na snížené otáčky.
Další varianty zapojení: Provoz ventilátoru s nebo bez snížených otáček, manuální zapnutí plných otáček, zapnutí resp. vypnutí ventilátoru pomocí přídavného vypínače.
Zapnutí plných otáček ventilátoru pomocí vypínače světla a s tím spojený časový doběh (6 minut) ventilátoru.
Ventilátor pak běží tak dlouho, dokud vlhkost vzduchu v prostoru neklesne pod vypínací hodnotu, bez ohledu na variantu zapojení.
Parametry
Ventilátor na povrch pro odvětrání kuchyní, koupelen nebo WC.
Jednoduchá výměna filtru bez použití nástroje.
Pouzdro lze otočit, připojovací výfukové hrdlo může být vlevo nahoře nebo vpravo nahoře.
Umělohmotné výfukové hrdlo DN 75/80 s automatickou plastovou uzavírací klapkou.
Extrémní strmost výkonové křivky ukazuje vysoké tlakové schopnosti ventilátorů ER.
Všechny ventilátory MAICO ER lze instalovat do oblasti 1 v sanitárních prostorech. Detaily viz. projekční podklady.
Třída ochrany II.
Robustní úsporný kondenzátorový motor.
Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
Konektorové připojení napájení pro rychlou montáž ventilátoru do pouzdra.
Obecné stavební schválení, schválení č.: Z-51.1-42.
Zpráva o schválení na vyžádání nebo na našich stránkách www.maico-ventilatoren.com.
Výkonová charakteristika ventilátoru ověřena u TÜV. Únik netěsnostmi ≤ 0,01 m3 /h.
Změna úrovně v šachtě podle DIN 4109, odzkoušeno u IAB Oberursel.
Technické údaje
Provedení: Regulace vlhkosti
Průtok: 35 m³/h / 61 m³/h
Počet otáček: 900 1/min / 1.250 1/min
Směr proudění vzduchu: Odvětrání
Lze regulovat: —
Napájecí napětí: 230 V
Kmitočet sítě: 50 Hz
Příkon: 11 W / 21 W
IMax: 0,13 A / 0,17 A
Druh krytí (IP): X5
Síťový přívod: 5 x 1,5 mm2
Umístění: Stěna / Strop
Způsob instalace: Na omítku
Montážní poloha: svisle / vodorovně
Materiál: Umělá hmota
Barva: bílá, jako RAL 9016
Hmotnost: 2,56 kg
Třída filtru: G2
Připojovací průměr: 75 mm / 80 mm
Teplota média při IMax: 40 °C
Akustický tlak: 33 dB(A) / 40 dB(A) / Údaje podle DIN 18017-3 při ekvivalentní absorpční ploše AL = 10 m2
Číslo schválení: Z-51.1-42
Sortiment: B
EAN: 4012799841548
Výrobce: MAICO
ER-AP 60 H Ventilátor na omítku
MAICO Typové číslo: 0084.0154
