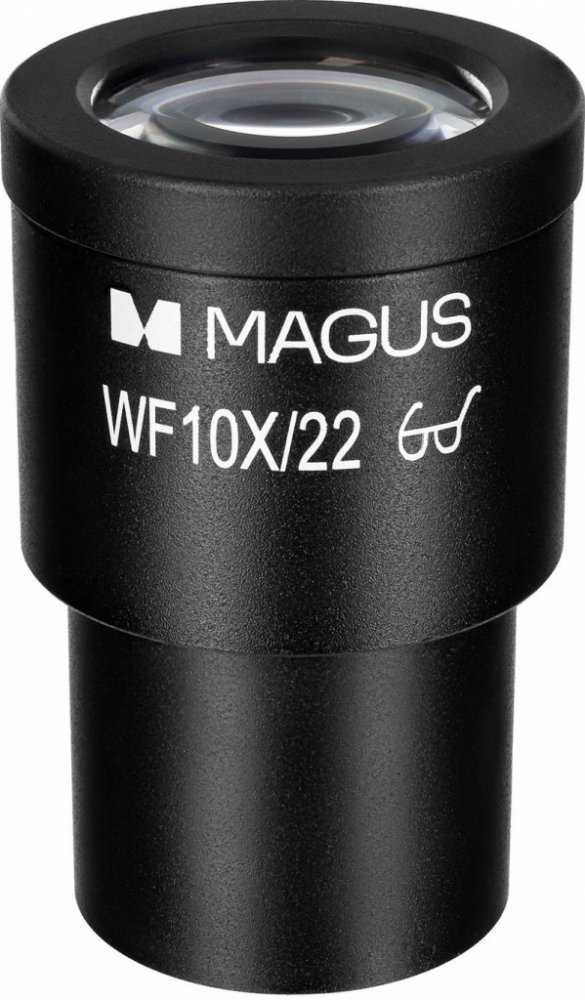

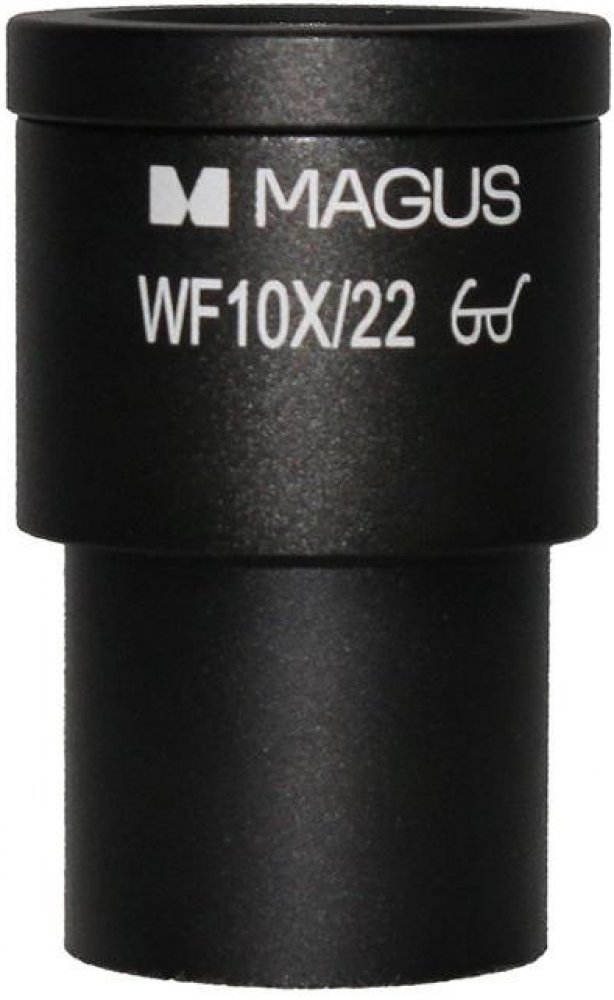

MAGUS MES10 10х/22 mm (D 30 mm)

Tento okulár má stupnici, která je umístěna v rovině pole clony pro měření vzorků v milimetrech nebo mikronech. Velikost dílku stupnice je 0,1 mm. Je namontován do okulárového tubusu o průměru 30 mm namísto standardního okuláru s 10x zvětšením. Stupnici je nutné zkalibrovat pro každý používaný objektiv. K tomu je zapotřebí kalibrační sklíčko (mikrometrický předmět) s dělicí stupnicí po 0,01 mm. Sklíčko se umístí na stolek mikroskopu a okulár se otáčí v tubusu, dokud nejsou stupnice okuláru a sklíčka rovnoběžné.
Pro každý objektiv se také stanoví hodnota dílku okulárové stupnice. U objektivů s malým zvětšením byste měli spočítat počet dílků stupnice okuláru, které spadají do stupnice kalibračního sklíčka. U objektivů se středním a velkým zvětšením byste měli postupovat opačně, tj. spočítat, kolik dílků stupnice sklíčka spadá do stupnice okuláru.
Hodnota dílku (E) se pak vypočítá pomocí vzorce:
E=TL/A, kde
T – je hodnota dílku stupnice mikrometrického sklíčka (0,01 mm);
L – počet dílků na stupnici sklíčka;
A – počet dílků na stupnici okuláru.
Chcete-li vypočítat skutečnou lineární velikost vzorku, měli byste změřit délku vzorku na stupnici okuláru a poté tuto hodnotu vynásobit hodnotou E vypočítanou pro objektiv.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 250B
- Biologický mikroskop MAGUS Bio 250BL
- Biologický mikroskop MAGUS Bio 250T
- Biologický mikroskop MAGUS Bio 250TL
- Biologický inverzní mikroskop MAGUS Bio V300
- Biologický inverzní mikroskop MAGUS Bio V350
- Metalurgický mikroskop MAGUS Metal 600
- Metalurgický mikroskop MAGUS Metal 600 BD
- Metalurgický mikroskop MAGUS Metal 630
- Metalurgický mikroskop MAGUS Metal 630 BD
- Metalurgický mikroskop MAGUS Metal 650
- Metalurgický mikroskop MAGUS Metal 650 BD
- Metalurgický inverzní mikroskop MAGUS Metal V700
- Metalurgický inverzní mikroskop MAGUS Metal V700 BD
- Fluorescenční mikroskop MAGUS Lum 400
- Fluorescenční mikroskop MAGUS Lum 400L
- Fluorescenční inverzní mikroskop MAGUS Lum V500
- Fluorescenční inverzní mikroskop MAGUS Lum V500L
- Polarizační mikroskop MAGUS Pol 800
Specifikace
Materiál čoček
optické sklo
Zvětšení, x
10
Zorné pole, mm
22
Dioptrická korekce okuláru, D
−
Minimální velikost dílku stupnice, mm
0,1
Průměr tubusu, mm
30
Materiál těla
měď
Oční reliéf, mm
10
ZnačkaMAGUSZáruka, roky2EAN5905555019048Velikost balení (DxŠxV), cm4x7x4Přepravní hmotnost, kg0.09
