LaskaKit DSO 138

LaskaKit cz osciloskopy 50.0 V pouze pro interiér

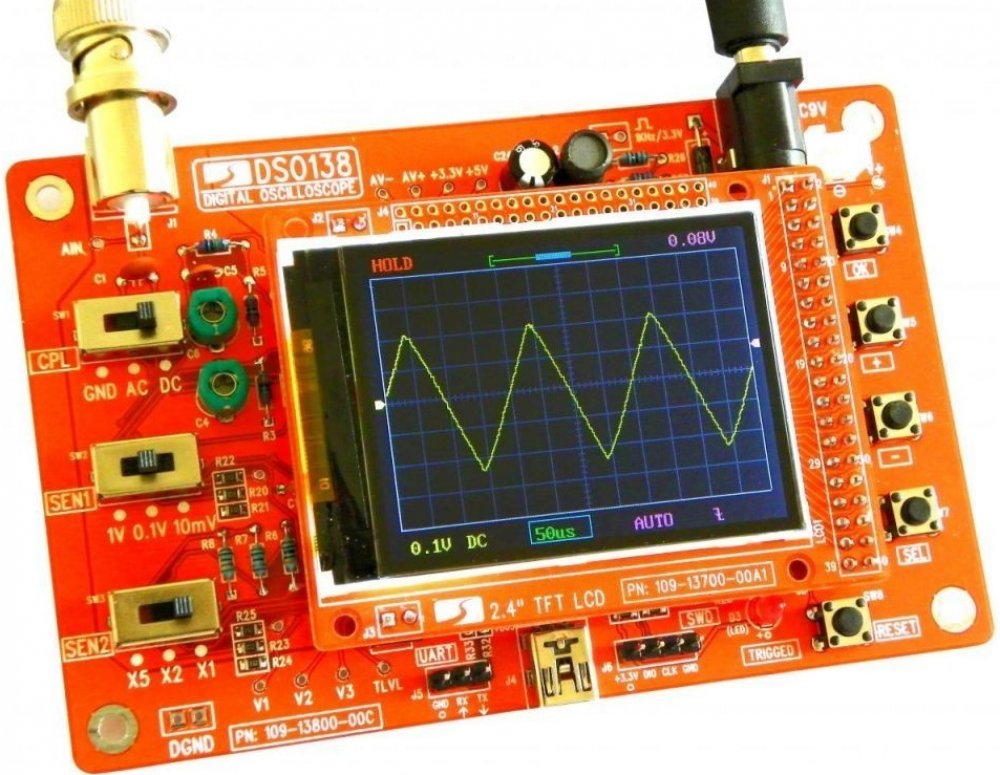

DSO138 byl navržen jako jednoduchý osciloskop pro výuku a pochopení základní funkce osciloskopu. Neobsahuje tak žádné přídavné funkce.
Srdcem osciloskopu je mikrokontrolér Cortex-M3 ARM (STM32F103C8). K zobrazení slouží TFT LCD displej 2,4", 320 x 240 bodů. Osciloskop potřebuje k napájení 8 až 12 V (zdroj není součástí balení, s baterie 9V může byt nestabilní). V balení je ještě BNC kabel.
Specifikace:
1 analogový kanál,
šířka pásma 0 až 200 kHz,
vzorkovací frekvence až 1MS/s,
spouštění AUTO, NORMAL, SINGLE, náběžnou nebo sestupnou hranou,
citlivost 10 mV/d až 5 V/d,
maximální vstupní napětí 50 V,
vertikální rozlišení 12 bitů,
vstupní impedance 1 MΩ,
délka paměti 1 kpts,
vestavěný generátor 1 kHz, 3,3 V,
funkce HOLD.
Součástí dodávky:
1ks Digitální Osciloskop DSO138 200khz, spájená verze
1ks Kabelová sonda pro osciloskop
Poznámka:
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Více informací o produktu
