Kotevní patka U s deskou
Kotevní patka s přivařenou spodní deskou

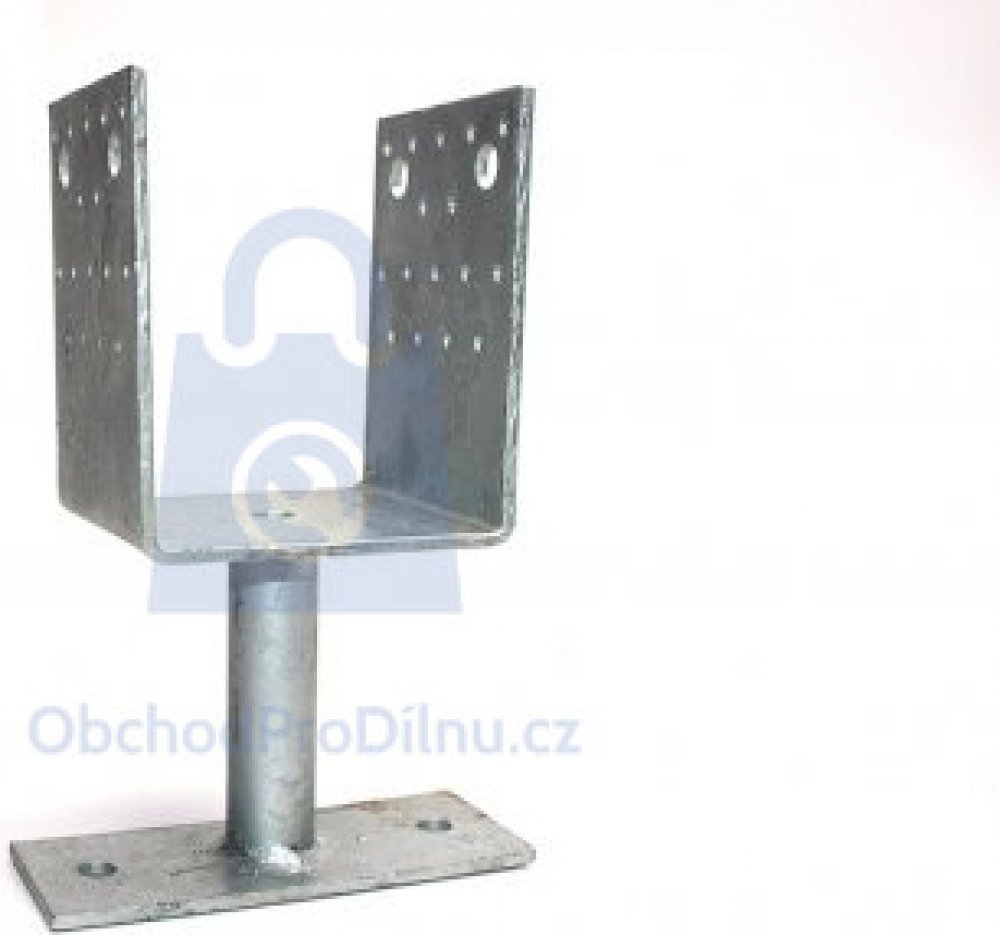

Kotevní patka žárově pozinkovaná s přivařenou spodní deskou 150x60 mm a s navařeným U profilem různých rozměrů. Patka je pevná a není tedy výškově nastavitelná. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut). Je nutné mít všechna kotevní stanoviště ve stejné v...
Kotevní patka s přivařenou spodní deskou
Kotevní patka žárově pozinkovaná s přivařenou spodní deskou 150x60 mm a s navařeným U profilem různých rozměrů. Patka je pevná a není tedy výškově nastavitelná. Tato patka se umisťuje na již hotovou základovou desku (kotvení na závitové kolíky a stavební chemii či na hmoždinku a šestihranný stavební vrut). Je nutné mít všechna kotevní stanoviště ve stejné výšce.
Použití kotevní patky
Vzhledem k různým variantám vnitřní rozteče U profilu můžete tento kotevní prvek použít na jakýkoliv typ dřevostavby. Díky plechu silnému 4 mm a silnému kotevnímu kolíku pod deskou U snese patka i zatížení dřevostavbou s betonovou střešní krytinou. Počet kotevních stanovišť je nutné přizpůsobit typu dřevostavby. Rozměrové varianty kotevních patek naleznete výše. Pro kotvení k dřevěným prvkům doporučujeme použít speciální vruty do tesařského kování s půlkulatou nebo plochou talířovou hlavou. Zajistíte tak pevný a esteticky vzhledný spoj.
Montáž kotevní patky
Po správném a přesném vyměření místa instalace se samotná patka přikotví k podkladu. Doporučujeme podkladový beton min. třídy C16/20 (dříve B20). Pokud máte na betonové desce/patce ještě dlažbu, je nutné prodloužit kotvení až do betonové části, samotná dlažba není pro patku dostatečnou oporou.
K montáži budete potřebovat vrták do betonu a kotevní materiál. Zde máte možnost volby:
obyčejná hmoždinka + vrut/šroub (případně natloukací hmoždinka)
ocelová rozpěrná kotva
šroub do betonu
chemická kotva + závitová tyč a matice
Od způsobu kotvení se pak odvíjí pevnost spoje. Na mohutnější konstrukce a větší počet děr doporučujeme chemickou kotvu v kombinaci se závitovou tyčí (svorníkem) a matkou.
Kotvení dřevěného sloupku
Stejně jako u montáže patky do betonu máte i při kotvení trámku několik možností a opět se způsob bude odvíjet od zamýšlené konstrukce, především pak její hmotnosti a velikosti.
konstrukční (stavební) vrut s talířovou hlavou
závitová tyč + matice
speciální vruty do tesařského kování
stavební hřebíky
Obyčejné vruty do dřeva nejsou vhodné z důvodu nedostatečné pevnost ve "střihu", a proto doporučujeme použití těch konstrukčních.
materiál: ocel
materiál upřesnění: S235JR
povrchová úprava: žárový zinek
typ / druh zboží: prvky kotevní
provedení, specifické vlastnosti: kotevní patka tvaru U na trubce
charakteristika produktu: tloušťka 4 mm - vhodné i pro robustnější konstrukce
určeno zejména pro: kotvení tlačených sloupů, pilířů
poznámka: ideální na stavbu pergoly, terasy, zahradního domku nebo přístřešku na auto
