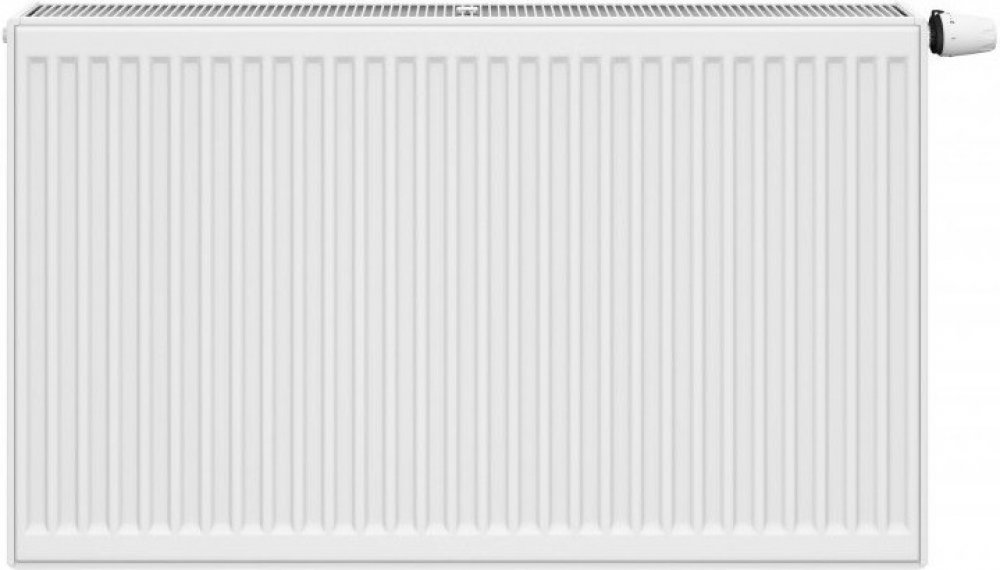

Korado Radik VKM8 21-500/ 600

RADIK VKM8 Deskové otopné těleso se spodním středovým nebo spodním pravým připojením
Model RADIK VKM8 je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje spodní středové nebo pravé spodní připojení na otopnou soustavu. Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek. Desková otopná tělesa RADIK VKM8 jsou svou konstrukcí určena pro moderně řešené otopné soustavy s nuceným oběhem teplonosné látky a horizontálně vedeným rozvodným potrubím pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou. TECHNICKÉ PARAMETRY

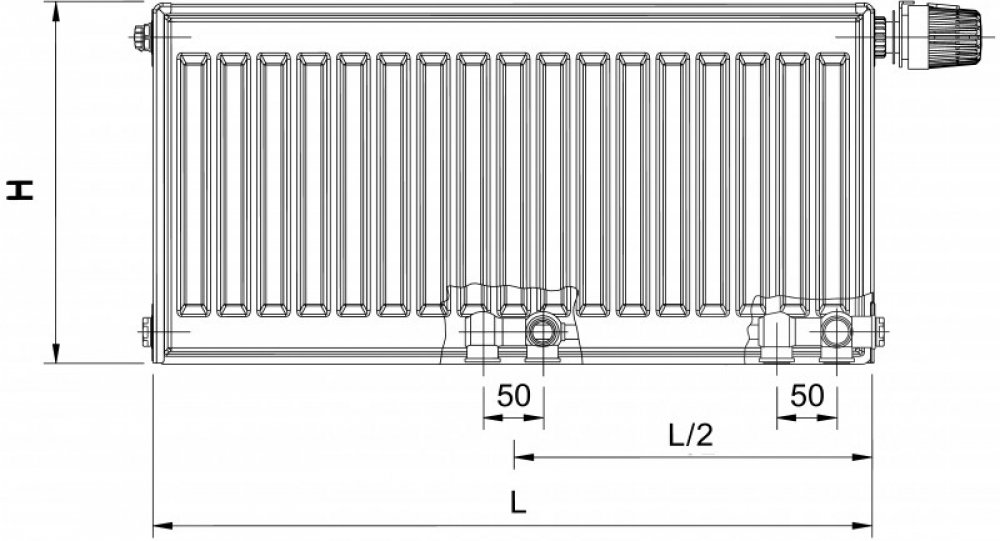

Výška (H)
300, 400, 500, 600, 700, 900 mm
Délka (L)
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Hloubka (B)

- typ 22
100 mm
- typ 10
47 mm
- typ 11
63 mm
- typ 20
66 mm
- typ 21
66 mm
- typ 33
155 mm
Připojovací rozteč
50 mm
Připojovací závit G 1/2" vnitřní
Nejvyšší přípustný provozní přetlak
1,0 MPa
Nejvyšší přípustná proovozní teplota (°C)
110 °C
Připojení otopného tělěsa
středové nebo pravé spodní
PŘEHLED TYPŮ
Typ 10
jednodeskový radiátor
Typ 11
jednodeskový radiátor s 1 přídavným vlnovcem
Typ 20
dvoudeskový radiátor
Typ 21
dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22
dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33
třídeskový radiátor se 3 přídavnými vlnovci
ZPŮSOB PŘIPOJENÍ
spodní středové
spodní pravé
Radiátor je dodáván bez připojení, armatury a termostatické hlavice!
