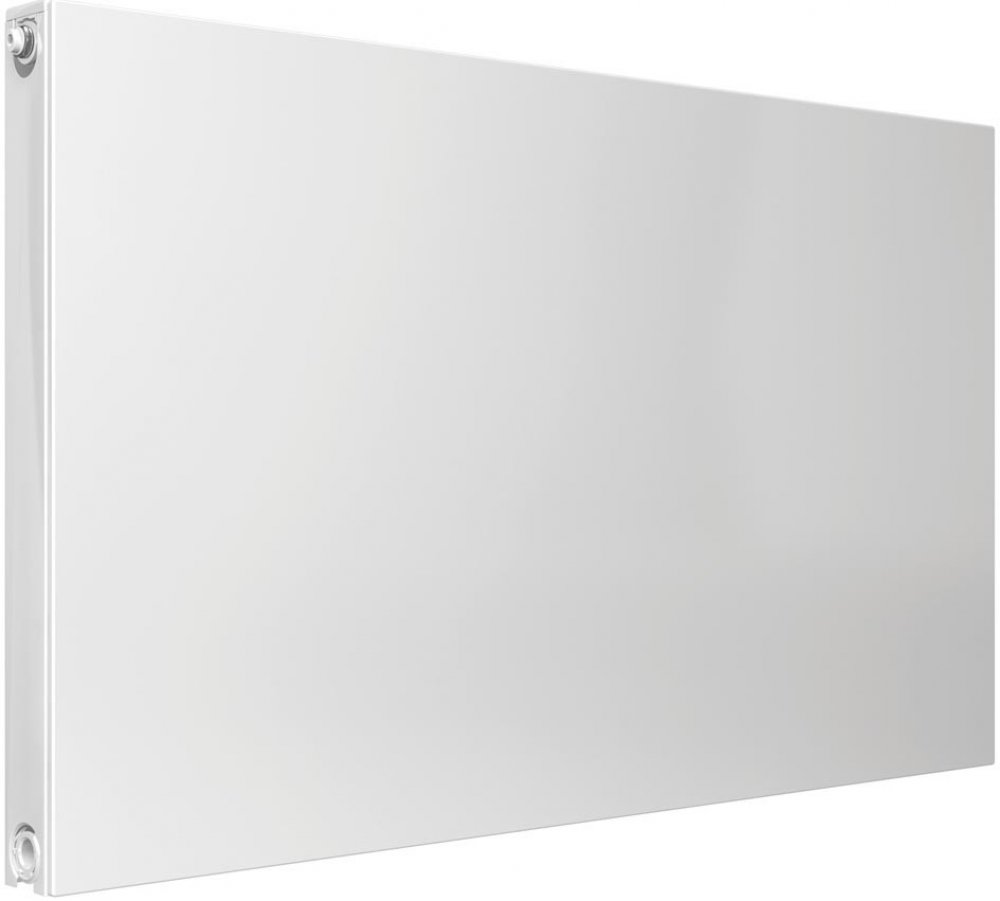

Korado Radik Plan VKL 21 500 mm x 2000 mm
Korado deskové 21 bílé 500 mm 51.51 kg 2000 mm spodní levé (VKL)
RADIK PLAN VKL - deskové otopné těleso
Popis

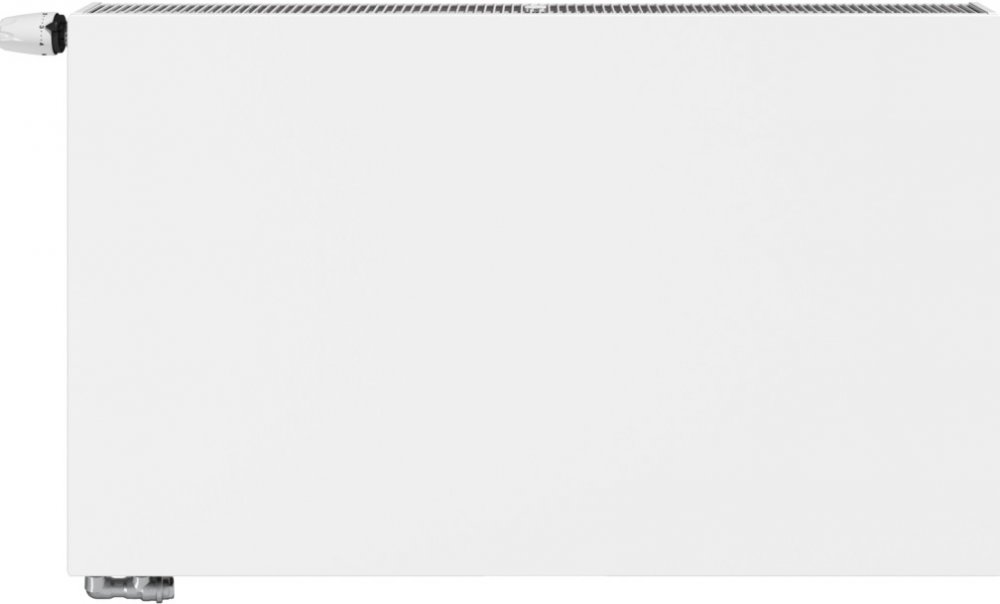

Model RADIK PLAN VKL je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje levé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
V ceně radiátoru jsou konzole, odvzdušňovací ve...
RADIK PLAN VKL - deskové otopné těleso
Popis
Model RADIK PLAN VKL je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje levé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
V ceně radiátoru jsou konzole, odvzdušňovací ventil a chromová zátka.
Radiátory dodáváme v základní bílé barvě. Pokud máte zájem o jinou barvu, je třeba uvést v objednávce
Technické údaje
Výška H
300, 400, 500, 600, 900 mm
Délka L
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 mm
Hloubka B
- Typ 11 PLAN VKL
65 mm
- Typ 21 PLAN VKL
68 mm
- Typ 22 PLAN VKL
102 mm
- Typ 33 PLAN VKL
157 mm
Připojovací rozteč
50 mm
Připojovací závit
6 × G½ vnitřní
Nejvyšší přípustný provozní přetlak
1,0 MPa
Nejvyšší přípustná provozní teplota
110 °C
Připojení otopného tělesa
levé spodní
Způsoby připojení
levé spodní φ = 1
Přehled typů
Typ 11 PLAN VKL
Typ 21 PLAN VKL
Typ 22 PLAN VKL
Typ 33 PLAN VKL
Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu . Při realizaci otopné soustavy musí být montážní firmou respektován.
U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa.
