Korado Radik Plan VK 21 600 mm x 1400 mm
Korado deskové 21 bílé ocelové 600 mm 50 kg 1400 mm 2178 W 110 °C spodní pravé (VK)

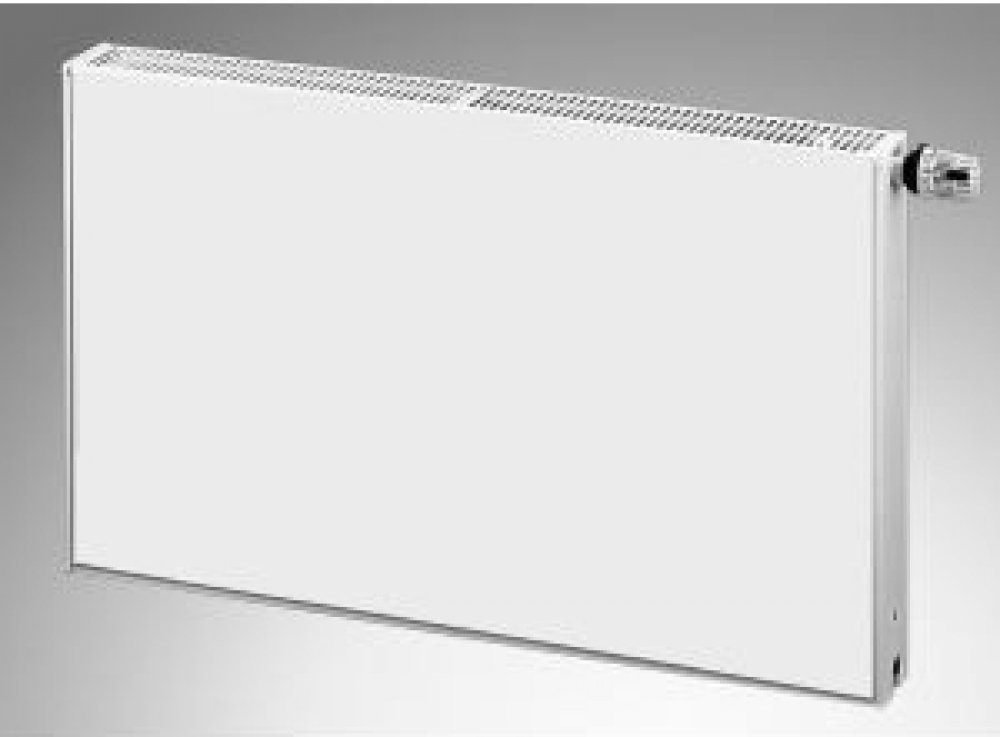

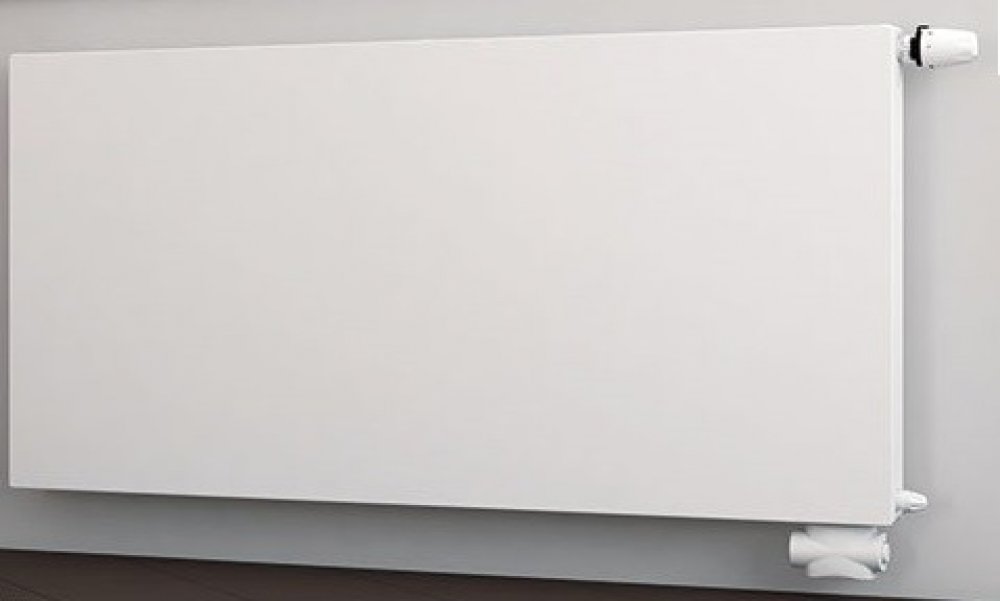

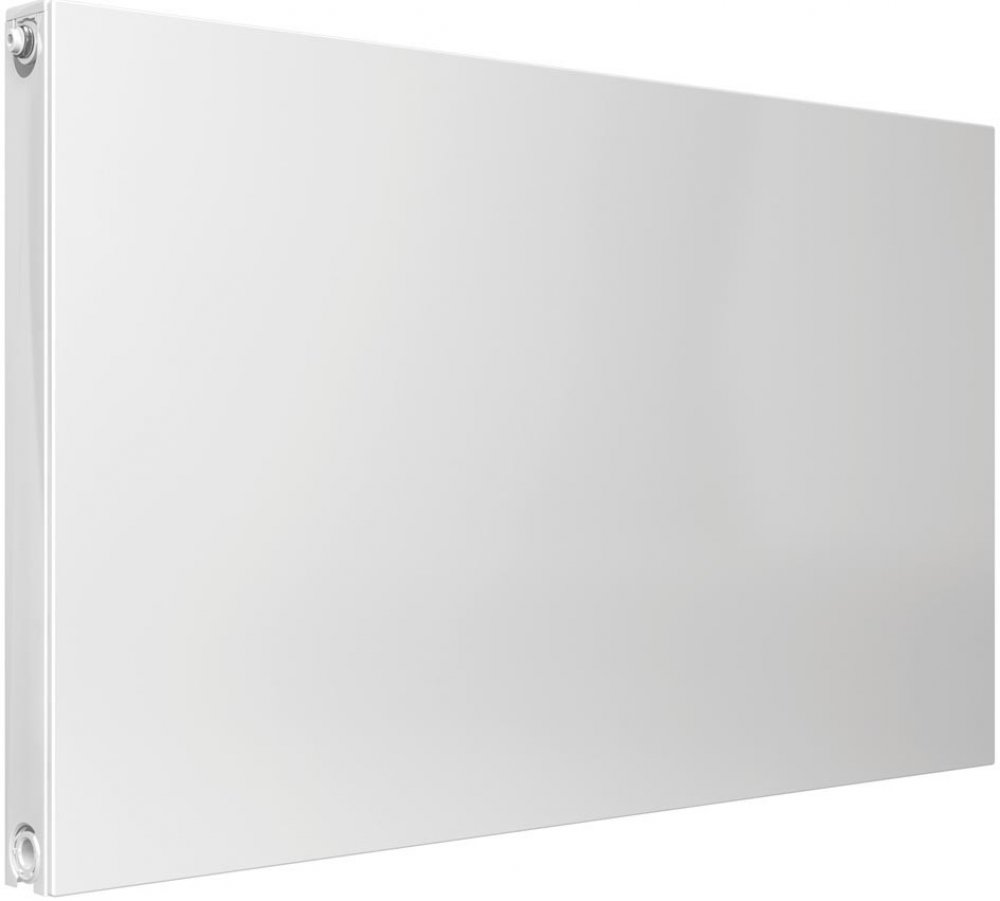

RADIK PLAN VK - deskové otopné těleso
Popis
Model RADIK PLAN VK je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
V ceně radiátoru jsou konzole, odvzdušňovací ventil ...
RADIK PLAN VK - deskové otopné těleso
Popis
Model RADIK PLAN VK je deskové otopné těleso v provedení PLAN a v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem. Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.
V ceně radiátoru jsou konzole, odvzdušňovací ventil a chromová zátka.
Radiátory dodáváme v základní bílé barvě. Pokud máte zájem o jinou barvu, je třeba uvést v objednávce
Technické údaje
Výška H
300, 400, 500, 600, 900 mm
Délka L
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 mm
Hloubka B
- Typ 11 PLAN VK
65 mm
- Typ 21 PLAN VK
68 mm
- Typ 22 PLAN VK
102 mm
- Typ 33 PLAN VK
157 mm
Připojovací rozteč
50 mm
Připojovací závit
6 × G½ vnitřní
Nejvyšší přípustný provozní přetlak
1,0 MPa
Nejvyšší přípustná provozní teplota
110 °C
Připojení otopného tělesa
pravé spodní
Způsoby připojení
pravé spodní φ = 1
Přehled typů
Typ 11 PLAN VK
Typ 21 PLAN VK
Typ 22 PLAN VK
Typ 33 PLAN VK
Tlaková ztráta
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu . Při realizaci otopné soustavy musí být montážní firmou respektován.
U jednotrubkové otopné soustavy je nutno ventil nastavit na stupeň 6. Pro nastavení požadovaného hmotnostního průtoku otopným tělesem doporučujeme použít kompaktní připojovací armaturu, která má pevně nastaven nebo má nastavitelný podíl zatékání teplonosné látky do otopného tělesa.
